Фрикційна передача
Номер патенту: 25391
Опубліковано: 10.08.2007
Формула / Реферат
Фрикційна передача, що містить ведучий і ведений котки, встановлені відповідно на ведучому та веденому валах, причому ведучий коток розташований всередині веденого котка, яка відрізняється тим, що ведучий коток містить маточину, обід та дріб, маточина та обід з'єднані між собою, а дріб розташований всередині обода, причому маточина жорстко закріплена на ведучому валу, а обід виконаний з пружного матеріалу, переважно з маслостійкої гуми, у вигляді оболонки коритоподібного профілю.
Текст

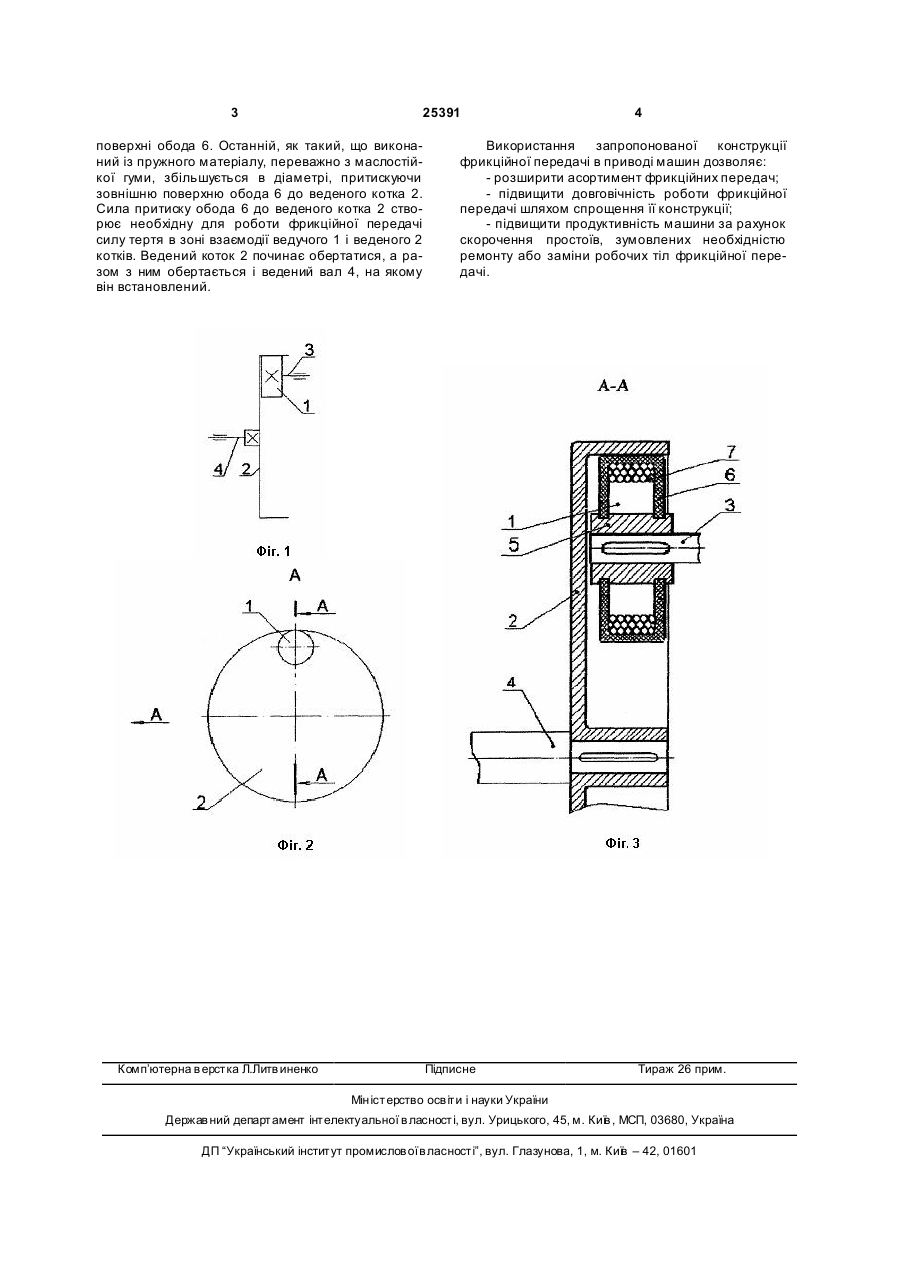

Фрикційна передача, що містить ведучий і ведений котки, встановлені відповідно на ведучо 3 25391 поверхні обода 6. Останній, як такий, що виконаний із пружного матеріалу, переважно з маслостійкої гуми, збільшується в діаметрі, притискуючи зовнішню поверхню обода 6 до веденого котка 2. Сила притиску обода 6 до веденого котка 2 створює необхідну для роботи фрикційної передачі силу тертя в зоні взаємодії ведучого 1 і веденого 2 котків. Ведений коток 2 починає обертатися, а разом з ним обертається і ведений вал 4, на якому він встановлений. Комп’ютерна в ерстка Л.Литв иненко 4 Використання запропонованої конструкції фрикційної передачі в приводі машин дозволяє: - розширити асортимент фрикційних передач; - підвищити довговічність роботи фрикційної передачі шляхом спрощення її конструкції; - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих тіл фрикційної передачі. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFriction gear
Автори англійськоюPipa Borys Fedorovych, Poladych Ivan Valentynovych
Назва патенту російськоюФрикционная передача
Автори російськоюПипа Борис Федорович, Поладич Иван Валентинович
МПК / Мітки
МПК: F16H 1/24
