Подрібнювач матеріалів

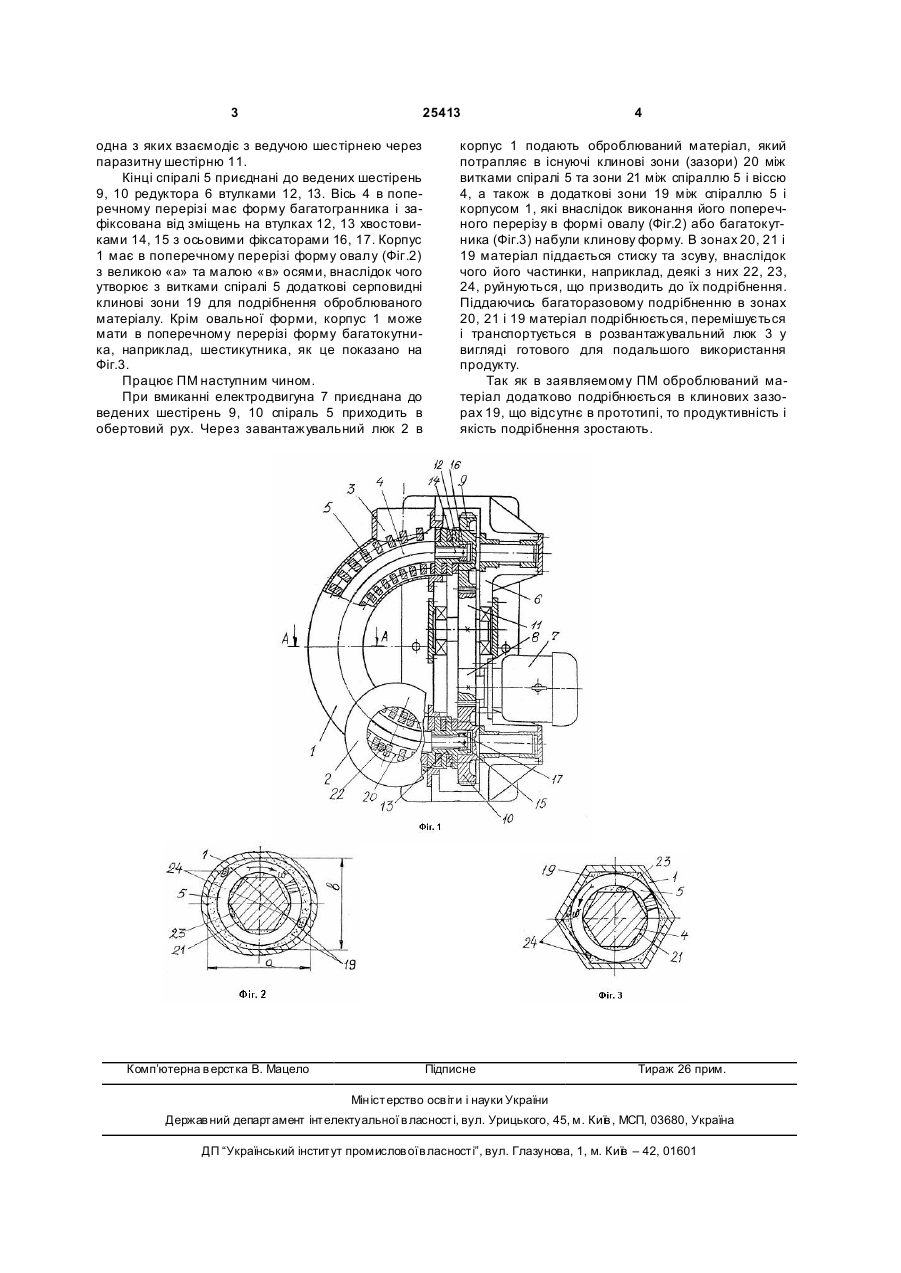

Подрібнювач матеріалів, що містить тороподібний пустотілий корпус з завантажувальним та розвантажувальним люками і розташовану в корпусі вісь з надітою на неї циліндричною спіраллю, витки якої в поперечному перерізі мають форму трапеції, а кінці з'єднані з веденими шестернями редукторного приводу, який відрізняється тим, що корпус в поперечному перерізі має форму овалу або багатокутника. (19) (21) u200703003 (22) 22.03.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Тривайло Михайло Семенович, Мікульонок Ігор Олегович (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 25413 одна з яких взаємодіє з ведучою шестірнею через паразитну шестірню 11. Кінці спіралі 5 приєднані до ведених шестірень 9, 10 редуктора 6 втулками 12, 13. Вісь 4 в поперечному перерізі має форму багатогранника і зафіксована від зміщень на втулках 12, 13 хвостовиками 14, 15 з осьовими фіксаторами 16, 17. Корпус 1 має в поперечному перерізі форму овалу (Фіг.2) з великою «а» та малою «в» осями, внаслідок чого утворює з витками спіралі 5 додаткові серповидні клинові зони 19 для подрібнення оброблюваного матеріалу. Крім овальної форми, корпус 1 може мати в поперечному перерізі форму багатокутника, наприклад, шестикутника, як це показано на Фіг.3. Працює ПМ наступним чином. При вмиканні електродвигуна 7 приєднана до ведених шестірень 9, 10 спіраль 5 приходить в обертовий рух. Через завантажувальний люк 2 в Комп’ютерна в ерстка В. Мацело 4 корпус 1 подають оброблюваний матеріал, який потрапляє в існуючі клинові зони (зазори) 20 між витками спіралі 5 та зони 21 між спіраллю 5 і віссю 4, а також в додаткові зони 19 між спіраллю 5 і корпусом 1, які внаслідок виконання його поперечного перерізу в формі овалу (Фіг.2) або багатокутника (Фіг.3) набули клинову форму. В зонах 20, 21 і 19 матеріал піддається стиску та зсуву, внаслідок чого його частинки, наприклад, деякі з них 22, 23, 24, руйнуються, що призводить до їх подрібнення. Піддаючись багаторазовому подрібненню в зонах 20, 21 і 19 матеріал подрібнюється, перемішується і транспортується в розвантажувальний люк 3 у вигляді готового для подальшого використання продукту. Так як в заявляемому ПМ оброблюваний матеріал додатково подрібнюється в клинових зазорах 19, що відсутнє в прототипі, то продуктивність і якість подрібнення зростають. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
