Зубчастий редуктор
Номер патенту: 25461
Опубліковано: 10.08.2007
Автори: Піпа Борис Федорович, Коньков Георгій Ігорович, Марченко Анатолій Іванович
Формула / Реферат
1. Зубчастий редуктор, що містить шестірню та зубчасте колесо, встановлені відповідно на ведучому та веденому валах, який відрізняється тим, що додатково обладнаний двома обмежувачами осьового переміщення зубчастого колеса, розташованими з протилежних від зубчастого колеса сторін в зоні зубчастого зачеплення та з'єднаними з шестірнею, а зубчасте колесо встановлено з можливістю осьового переміщення вздовж веденого вала.
2. Зубчастий редуктор за п. 1, який відрізняється тим, що обмежувачі осьового переміщення зубчастого колеса виконані у вигляді фланців, жорстко прикріплених до шестірні.
Текст

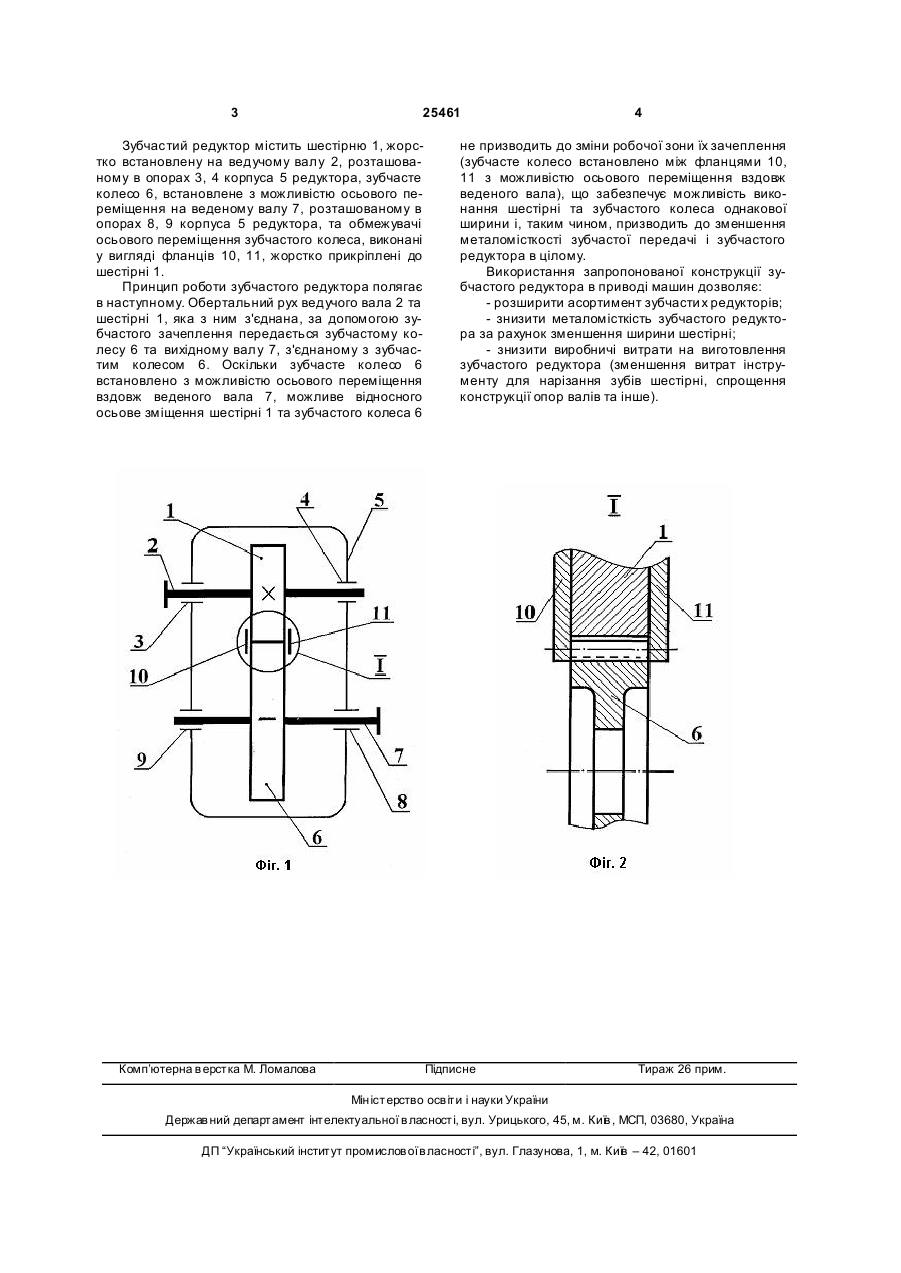

1. Зубчастий редуктор, що містить шестірню та зубчасте колесо, встановлені відповідно на ведучому та веденому валах, який відрізняється 3 25461 Зубчастий редуктор містить шестірню 1, жорстко встановлену на ведучому валу 2, розташованому в опорах 3, 4 корпуса 5 редуктора, зубчасте колесо 6, встановлене з можливістю осьового переміщення на веденому валу 7, розташованому в опорах 8, 9 корпуса 5 редуктора, та обмежувачі осьового переміщення зубчастого колеса, виконані у вигляді фланців 10, 11, жорстко прикріплені до шестірні 1. Принцип роботи зубчастого редуктора полягає в наступному. Обертальний рух ведучого вала 2 та шестірні 1, яка з ним з'єднана, за допомогою зубчастого зачеплення передається зубчастому колесу 6 та вихідному валу 7, з'єднаному з зубчастим колесом 6. Оскільки зубчасте колесо 6 встановлено з можливістю осьового переміщення вздовж веденого вала 7, можливе відносного осьове зміщення шестірні 1 та зубчастого колеса 6 Комп’ютерна в ерстка М. Ломалова 4 не призводить до зміни робочої зони їх зачеплення (зубчасте колесо встановлено між фланцями 10, 11 з можливістю осьового переміщення вздовж веденого вала), що забезпечує можливість виконання шестірні та зубчастого колеса однакової ширини і, таким чином, призводить до зменшення металомісткості зубчастої передачі і зубчастого редуктора в цілому. Використання запропонованої конструкції зубчастого редуктора в приводі машин дозволяє: - розширити асортимент зубчасти х редукторів; - знизити металомісткість зубчастого редуктора за рахунок зменшення ширини шестірні; - знизити виробничі витрати на виготовлення зубчастого редуктора (зменшення витрат інструменту для нарізання зубів шестірні, спрощення конструкції опор валів та інше). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюReduction gear unit
Автори англійськоюPipa Borys Fedorovych, Konkov Heorhii Ihorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЗубчатый редуктор
Автори російськоюПипа Борис Федорович, Коньков Георгий Игоревич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/00
Код посилання
<a href="https://ua.patents.su/2-25461-zubchastijj-reduktor.html" target="_blank" rel="follow" title="База патентів України">Зубчастий редуктор</a>
Зубчастий редуктор
Номер патенту: 15531
Опубліковано: 17.07.2006
Автори: Коньков Георгій Ігорович, Марченко Анатолій Іванович, Піпа Борис Федорович
МПК: F16H 1/20
Формула / Реферат:
Зубчастий редуктор, що містить шестірню та зубчасте колесо, встановлені, відповідно, на ведучому та веденому валах, який відрізняється тим, що додатково обладнаний двома упорами, розташованими з протилежних сторін від шестірні та зубчастого колеса в зоні зубчастого зачеплення, при цьому кожен з упорів містить по дві кульки, шестірня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж, відповідно, ведучого та веденого...
Зубчастий редуктор
Номер патенту: 15535
Опубліковано: 17.07.2006
Автори: Марченко Анатолій Іванович, Хомяк Олег Миколайович, Піпа Борис Федорович
МПК: F16H 1/20
Формула / Реферат:
Зубчастий редуктор, що містить шестірню та зубчасте колесо, встановлені відповідно на ведучому та веденому валах, який відрізняється тим, що додатково обладнаний двома кульковими упорами, розташованими з протилежних від шестірні та зубчастого колеса сторін в зоні зубчастого зачеплення, при цьому шестірня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж відповідно ведучого та веденого валів, а центри кульок...
Зубчастий редуктор
Номер патенту: 15543
Опубліковано: 17.07.2006
Автори: Піпа Борис Федорович, Чабан Віталій Васильович, Марченко Анатолій Іванович, Лемешко Анатолій Максимович
МПК: F16H 1/20
Формула / Реферат:
Зубчастий редуктор, що містить конічну шестірню та конічне зубчасте колесо, встановлені відповідно на ведучому та веденому валах, який відрізняється тим, що обладнаний додатковою конічною шестірнею з проміжним валом та додатковим конічним зубчастим колесом, встановленим на веденому валу з протилежного від конічного зубчастого колеса боку, при цьому додаткова конічна шестірня знаходиться в зачепленні з додатковим конічним зубчастим колесом,...
Зубчастий редуктор
Номер патенту: 15542
Опубліковано: 17.07.2006
Автори: Чабан Віталій Васильович, Марченко Анатолій Іванович, Піпа Борис Федорович
МПК: F16H 1/20
Формула / Реферат:
Зубчастий редуктор, що містить ведучий і ведений вали, розташовані співвісно, проміжний вал, жорстко закріплені на валах та кінематично зв'язані між собою шестірню ведучого вала, зубчасте колесо веденого вала, зубчасте колесо і шестірню проміжного вала, який відрізняється тим, що обладнаний додатковим проміжним валом, розташованим з протилежного від проміжного вала боку, зубчастим колесом та шестірнею додаткового проміжного вала, кінематично...
Зубчастий редуктор
Номер патенту: 16563
Опубліковано: 15.08.2006
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Тарасенко Анатолій Іванович
МПК: F16H 1/00
Формула / Реферат:
Зубчастий редуктор, що містить конічну шестірню та конічне зубчасте колесо, встановлені відповідно на ведучому та веденому валах, який відрізняється тим, що обладнаний додатковою конічною шестірнею з проміжним валом, додатковим конічним зубчастим колесом, встановленим на веденому валу з протилежного від конічного зубчастого колеса боку, та двома кульковими упорами, встановленими з можливістю взаємодії кульки одного з них з конічною шестірнею,...
