Конічна зубчаста передача
Номер патенту: 25462
Опубліковано: 10.08.2007
Автори: Чабан Віталій Васильович, Марченко Анатолій Іванович, Тарасенко Анатолій Іванович, Піпа Борис Федорович
Формула / Реферат
1. Конічна зубчаста передача, що містить конічну шестірню та конічне зубчасте колесо, встановлені відповідно на ведучому та веденому валах, яка відрізняється тим, що додатково обладнана пружиною стиску, встановленою на веденому валу зі сторони більшого діаметра конічного зубчастого колеса, та засобом регулювання зусилля пружини стиску.
2. Конічна зубчаста передача за п. 1, яка відрізняється тим, що засіб регулювання зусилля пружини стиску містить різьбу, розміщену на поверхні веденого вала, та гайку, нагвинчену на різьбу, причому конічне зубчасте колесо встановлено на веденому валу з можливістю осьового переміщення.
Текст

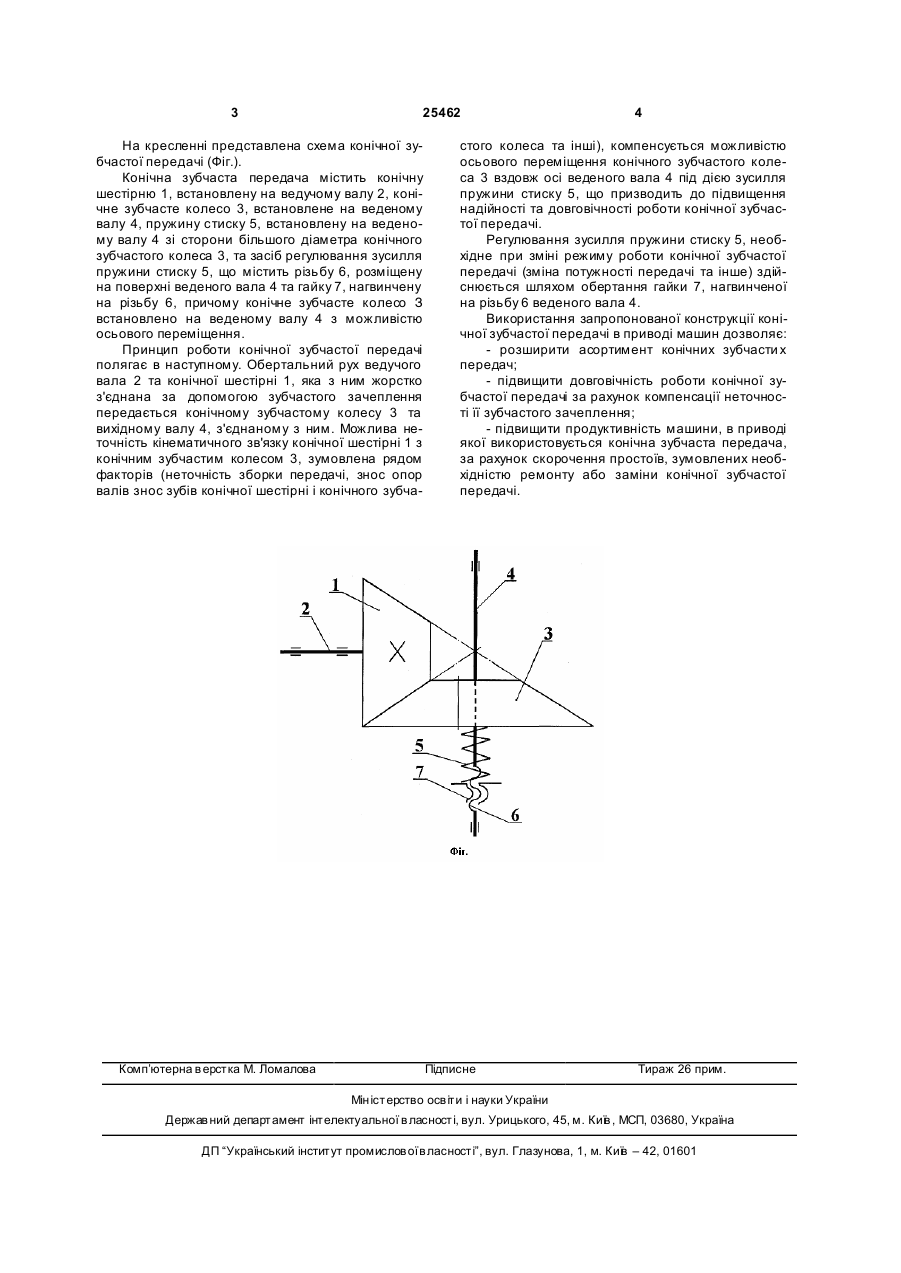

1. Конічна зубчаста передача, що містить конічну шестірню та конічне зубчасте колесо, встановлені відповідно на ведучому та веденому ва 3 25462 На кресленні представлена схема конічної зубчастої передачі (Фіг.). Конічна зубчаста передача містить конічну шестірню 1, встановлену на ведучому валу 2, конічне зубчасте колесо 3, встановлене на веденому валу 4, пружину стиску 5, встановлену на веденому валу 4 зі сторони більшого діаметра конічного зубчастого колеса 3, та засіб регулювання зусилля пружини стиску 5, що містить різьбу 6, розміщену на поверхні веденого вала 4 та гайку 7, нагвинчену на різьбу 6, причому конічне зубчасте колесо З встановлено на веденому валу 4 з можливістю осьового переміщення. Принцип роботи конічної зубчастої передачі полягає в наступному. Обертальний рух ведучого вала 2 та конічної шестірні 1, яка з ним жорстко з'єднана за допомогою зубчастого зачеплення передається конічному зубчастому колесу 3 та вихідному валу 4, з'єднаному з ним. Можлива неточність кінематичного зв'язку конічної шестірні 1 з конічним зубчастим колесом 3, зумовлена рядом факторів (неточність зборки передачі, знос опор валів знос зубів конічної шестірні і конічного зубча Комп’ютерна в ерстка М. Ломалова 4 стого колеса та інші), компенсується можливістю осьового переміщення конічного зубчастого колеса 3 вздовж осі веденого вала 4 під дією зусилля пружини стиску 5, що призводить до підвищення надійності та довговічності роботи конічної зубчастої передачі. Регулювання зусилля пружини стиску 5, необхідне при зміні режиму роботи конічної зубчастої передачі (зміна потужності передачі та інше) здійснюється шляхом обертання гайки 7, нагвинченої на різьбу 6 веденого вала 4. Використання запропонованої конструкції конічної зубчастої передачі в приводі машин дозволяє: - розширити асортимент конічних зубчасти х передач; - підвищити довговічність роботи конічної зубчастої передачі за рахунок компенсації неточності її зубчастого зачеплення; - підвищити продуктивність машини, в приводі якої використовується конічна зубчаста передача, за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни конічної зубчастої передачі. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBevel gear
Автори англійськоюPipa Borys Fedorovych, Tarasenko Anatolii Ivanovych, Marchenko Anatolii Ivanovych, Chaban Vitalii Vasyliovych
Назва патенту російськоюКоническая зубчатая передача
Автори російськоюПипа Борис Федорович, Тарасенко Анатолий Иванович, Марченко Анатолий Иванович, Чабан Виталий Васильевич
МПК / Мітки
МПК: F16H 1/00
Мітки: зубчаста, передача, конічна
