Кріплеустановлювач

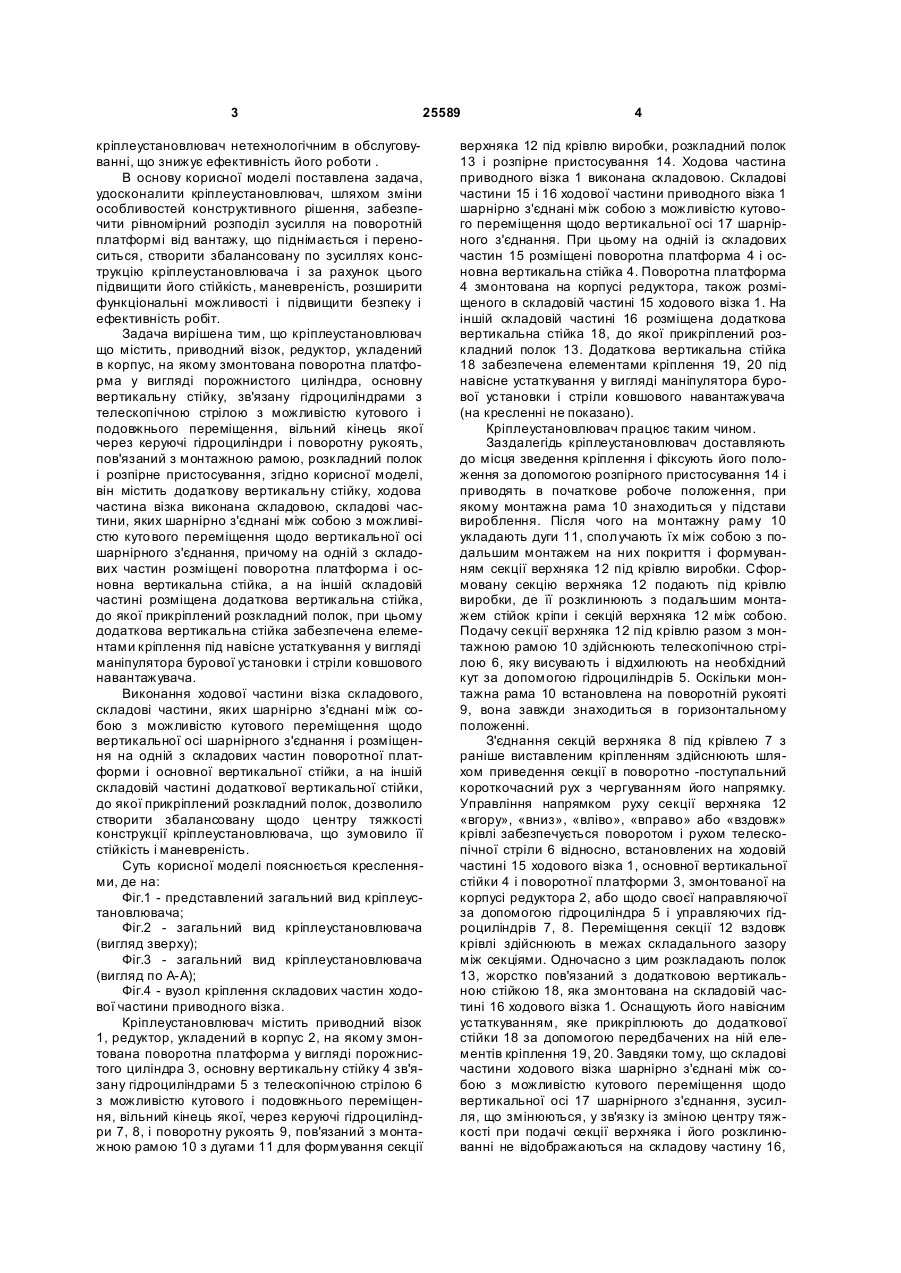

Кріплеустановлювач, що містить привідний візок, редуктор, укладений в корпус, на якому змонтована поворотна платформа у вигляді порожнистого циліндра, основну вертикальну стійку, зв'язану гідроциліндрами з телескопічною стрілою, з можливістю кутового і подовжнього переміщення, вільний кінець якої, через керуючі гідроциліндри і рукоять, зв'язаний з монтажною рамою, розклад 3 25589 кріплеустановлювач нетехнологічним в обслуговуванні, що знижує ефективність його роботи . В основу корисної моделі поставлена задача, удосконалити кріплеустановлювач, шляхом зміни особливостей конструктивного рішення, забезпечити рівномірний розподіл зусилля на поворотній платформі від вантажу, що піднімається і переноситься, створити збалансовану по зусиллях конструкцію кріплеустановлювача і за рахунок цього підвищити його стійкість, маневреність, розширити функціональні можливості і підвищити безпеку і ефективність робіт. Задача вирішена тим, що кріплеустановлювач що містить, приводний візок, редуктор, укладений в корпус, на якому змонтована поворотна платформа у вигляді порожнистого циліндра, основну вертикальну стійку, зв'язану гідроциліндрами з телескопічною стрілою з можливістю кутового і подовжнього переміщення, вільний кінець якої через керуючі гідроциліндри і поворотну рукоять, пов'язаний з монтажною рамою, розкладний полок і розпірне пристосування, згідно корисної моделі, він містить додаткову вертикальну стійку, ходова частина візка виконана складовою, складові частини, яких шарнірно з'єднані між собою з можливістю куто вого переміщення щодо вертикальної осі шарнірного з'єднання, причому на одній з складових частин розміщені поворотна платформа і основна вертикальна стійка, а на іншій складовій частині розміщена додаткова вертикальна стійка, до якої прикріплений розкладний полок, при цьому додаткова вертикальна стійка забезпечена елементами кріплення під навісне устаткування у вигляді маніпулятора бурової установки і стріли ковшового навантажувача. Виконання ходової частини візка складового, складові частини, яких шарнірно з'єднані між собою з можливістю кутового переміщення щодо вертикальної осі шарнірного з'єднання і розміщення на одній з складових частин поворотної платформи і основної вертикальної стійки, а на іншій складовій частині додаткової вертикальної стійки, до якої прикріплений розкладний полок, дозволило створити збалансовану щодо центру тяжкості конструкції кріплеустановлювача, що зумовило її стійкість і маневреність. Суть корисної моделі пояснюється кресленнями, де на: Фіг.1 - представлений загальний вид кріплеустановлювача; Фіг.2 - загальний вид кріплеустановлювача (вигляд зверху); Фіг.3 - загальний вид кріплеустановлювача (вигляд по А-А); Фіг.4 - вузол кріплення складових частин ходової частини приводного візка. Кріплеустановлювач містить приводний візок 1, редуктор, укладений в корпус 2, на якому змонтована поворотна платформа у вигляді порожнистого циліндра 3, основну вертикальну стійку 4 зв'язану гідроциліндрами 5 з телескопічною стрілою 6 з можливістю кутового і подовжнього переміщення, вільний кінець якої, через керуючі гідроциліндри 7, 8, і поворотну рукоять 9, пов'язаний з монтажною рамою 10 з дугами 11 для формування секції 4 верхняка 12 під крівлю виробки, розкладний полок 13 і розпірне пристосування 14. Ходова частина приводного візка 1 виконана складовою. Складові частини 15 і 16 ходової частини приводного візка 1 шарнірно з'єднані між собою з можливістю кутового переміщення щодо вертикальної осі 17 шарнірного з'єднання. При цьому на одній із складових частин 15 розміщені поворотна платформа 4 і основна вертикальна стійка 4. Поворотна платформа 4 змонтована на корпусі редуктора, також розміщеного в складовій частині 15 ходового візка 1. На іншій складовій частині 16 розміщена додаткова вертикальна стійка 18, до якої прикріплений розкладний полок 13. Додаткова вертикальна стійка 18 забезпечена елементами кріплення 19, 20 під навісне устаткування у вигляді маніпулятора бурової установки і стріли ковшового навантажувача (на кресленні не показано). Кріплеустановлювач працює таким чином. Заздалегідь кріплеустановлювач доставляють до місця зведення кріплення і фіксують його положення за допомогою розпірного пристосування 14 і приводять в початкове робоче положення, при якому монтажна рама 10 знаходиться у підстави вироблення. Після чого на монтажну раму 10 укладають дуги 11, сполучають їх між собою з подальшим монтажем на них покриття і формуванням секції верхняка 12 під крівлю виробки. Сформовану секцію верхняка 12 подають під крівлю виробки, де її розклинюють з подальшим монтажем стійок кріпи і секцій верхняка 12 між собою. Подачу секції верхняка 12 під крівлю разом з монтажною рамою 10 здійснюють телескопічною стрілою 6, яку висувають і відхилюють на необхідний кут за допомогою гідроциліндрів 5. Оскільки монтажна рама 10 встановлена на поворотній рукояті 9, вона завжди знаходиться в горизонтальному положенні. З'єднання секцій верхняка 8 під крівлею 7 з раніше виставленим кріпленням здійснюють шляхом приведення секції в поворотно -поступальний короткочасний рух з чергуванням його напрямку. Управління напрямком руху секції верхняка 12 «вгору», «вниз», «вліво», «вправо» або «вздовж» крівлі забезпечується поворотом і рухом телескопічної стріли 6 відносно, встановлених на ходовій частині 15 ходового візка 1, основної вертикальної стійки 4 і поворотної платформи 3, змонтованої на корпусі редуктора 2, або щодо своєї направляючої за допомогою гідроциліндра 5 і управляючих гідроциліндрів 7, 8. Переміщення секції 12 вздовж крівлі здійснюють в межах складального зазору між секціями. Одночасно з цим розкладають полок 13, жорстко пов'язаний з додатковою вертикальною стійкою 18, яка змонтована на складовій частині 16 ходового візка 1. Оснащують його навісним устаткуванням, яке прикріплюють до додаткової стійки 18 за допомогою передбачених на ній елементів кріплення 19, 20. Завдяки тому, що складові частини ходового візка шарнірно з'єднані між собою з можливістю кутового переміщення щодо вертикальної осі 17 шарнірного з'єднання, зусилля, що змінюються, у зв'язку із зміною центру тяжкості при подачі секції верхняка і його розклинюванні не відображаються на складову частину 16, 5 25589 на якій розміщений розкладний поло 10 з робітниками. Обмеження руху за допомогою даного з'єднання щодо горизонтальної осі дозволило виключити відхилення при русі кріплеустановлювача по виробленню з від'ємним ухилом, забезпечити його стійкість і підвищити безпеку робіт. Після розкріплення секції верхняка 12 призводять остаточне доведення, зокрема закріплення секцій і заповнення закріпного простору здійснюють відомими методами. Одночасно з доводочними роботами по Комп’ютерна в ерстка В. Мацело 6 закріпленню секції верхняка 12 можливо вести роботи по підготовці і формуванню подальшої секції верхняка 12. Для чого монтажну раму 10 звільняють від закріпленої секції верхняка 12 і за допомогою телескопічної стріли 6 керованої гідроциліндрами 5, 8, 7 виводять її в початкове положення. Подальші роботи по зведенню кріпи здійснюють кріплеустановлювачом в аналогічному порядку. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
