Спосіб контролю ступеня забрудненості поверхні ізоляторів під напругою

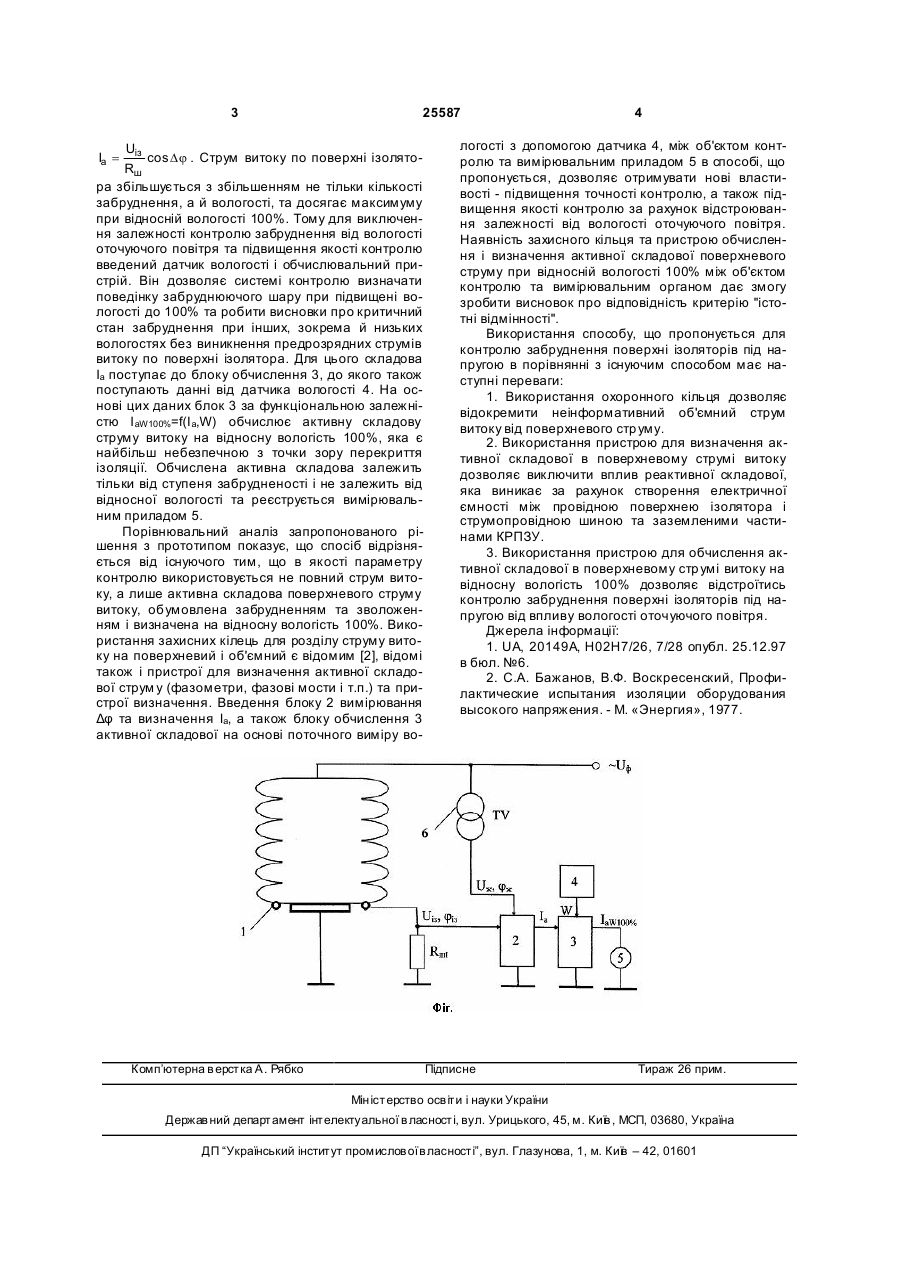

Спосіб контролю ступеня забрудненості поверхні ізоляторів під напругою, який полягає у вимі 3 25587 Uіз cos D j . Струм витоку по поверхні ізолятоRш ра збільшується з збільшенням не тільки кількості забруднення, а й вологості, та досягає максимуму при відносній вологості 100%. Тому для виключення залежності контролю забруднення від вологості оточуючого повітря та підвищення якості контролю введений датчик вологості і обчислювальний пристрій. Він дозволяє системі контролю визначати поведінку забруднюючого шару при підвищені вологості до 100% та робити висновки про критичний стан забруднення при інших, зокрема й низьких вологостях без виникнення предрозрядних струмів витоку по поверхні ізолятора. Для цього складова Іа поступає до блоку обчислення 3, до якого також поступають данні від датчика вологості 4. На основі цих даних блок 3 за функціональною залежністю І aW100%=f(I a,W) обчислює активну складову струму витоку на відносну вологість 100%, яка є найбільш небезпечною з точки зору перекриття ізоляції. Обчислена активна складова залежить тільки від ступеня забрудненості і не залежить від відносної вологості та реєструється вимірювальним приладом 5. Порівнювальний аналіз запропонованого рішення з прототипом показує, що спосіб відрізняється від існуючого тим, що в якості параметру контролю використовується не повний струм витоку, а лише активна складова поверхневого струму витоку, обумовлена забрудненням та зволоженням і визначена на відносну вологість 100%. Використання захисних кілець для розділу струму витоку на поверхневий і об'ємний є відомим [2], відомі також і пристрої для визначення активної складової струм у (фазометри, фазові мости і т.п.) та пристрої визначення. Введення блоку 2 вимірювання Δφ та визначення Іа, а також блоку обчислення 3 активної складової на основі поточного виміру воIa = Комп’ютерна в ерстка А. Рябко 4 логості з допомогою датчика 4, між об'єктом контролю та вимірювальним приладом 5 в способі, що пропонується, дозволяє отримувати нові властивості - підвищення точності контролю, а також підвищення якості контролю за рахунок відстроювання залежності від вологості оточуючого повітря. Наявність захисного кільця та пристрою обчислення і визначення активної складової поверхневого струму при відносній вологості 100% між об'єктом контролю та вимірювальним органом дає змогу зробити висновок про відповідність критерію "істотні відмінності". Використання способу, що пропонується для контролю забруднення поверхні ізоляторів під напругою в порівнянні з існуючим способом має наступні переваги: 1. Використання охоронного кільця дозволяє відокремити неінформативний об'ємний струм витоку від поверхневого стр уму. 2. Використання пристрою для визначення активної складової в поверхневому струмі витоку дозволяє виключити вплив реактивної складової, яка виникає за рахунок створення електричної ємності між провідною поверхнею ізолятора і струмопровідною шиною та заземленими частинами КРПЗУ. 3. Використання пристрою для обчислення активної складової в поверхневому стр умі витоку на відносну вологість 100% дозволяє відстроїтись контролю забруднення поверхні ізоляторів під напругою від впливу вологості оточуючого повітря. Джерела інформації: 1. UA, 20149А, Н02Н7/26, 7/28 опубл. 25.12.97 в бюл. №6. 2. С.А. Бажанов, В.Ф. Воскресенский, Профилактические испытания изоляции оборудования высокого напряжения. - М. «Энергия», 1977. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
