Пристрій закупорювальний

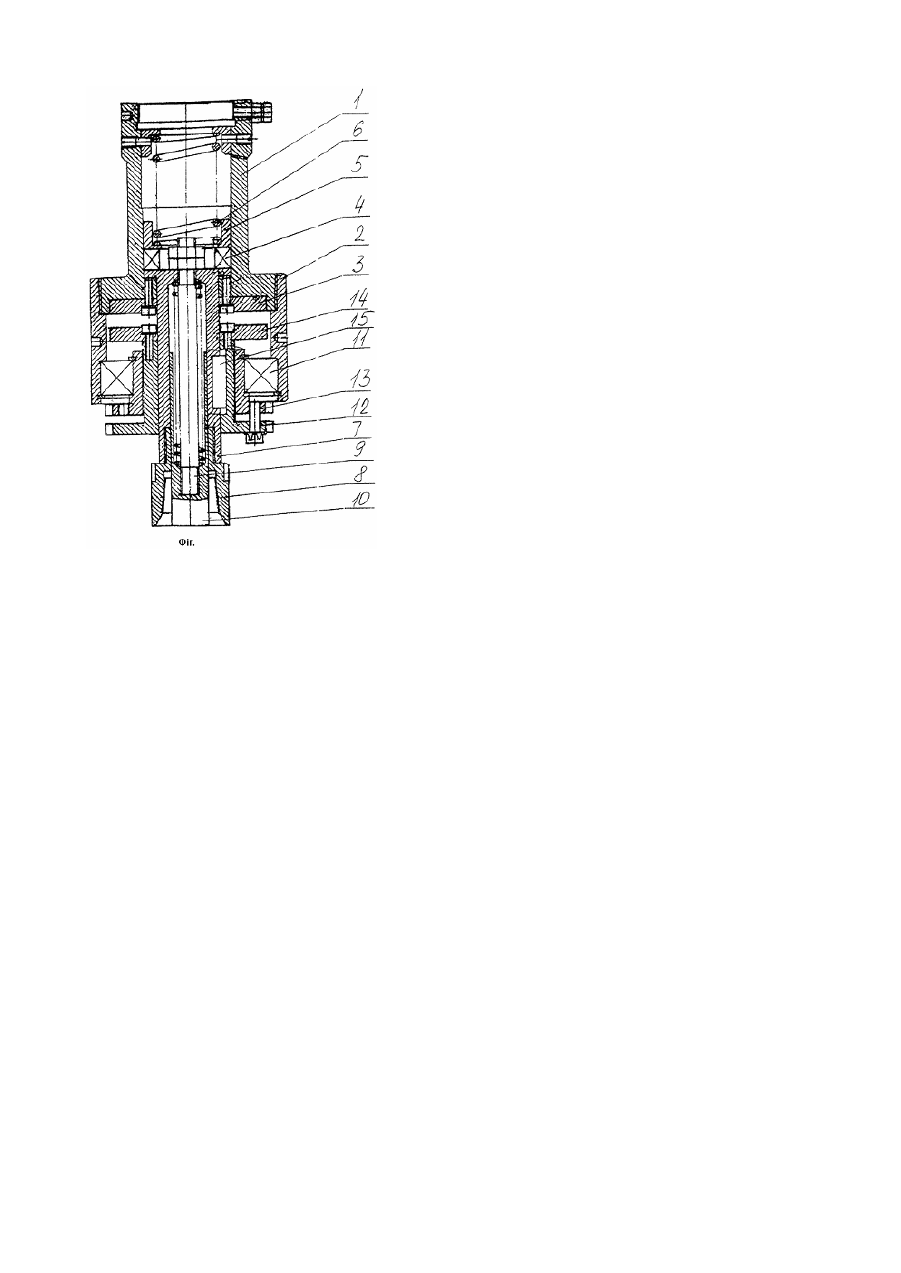

Корисна модель відноситься до галузі машинобудування, а саме до закупорювальних та фасувальнозакупорювальних машин і застосовується для накручування пластмасової кришки на ПЕТ пляшки. Вибраний за прототип пристрій закупорювальний складається з двох корпусів: верхнього та нижнього. У верхньому корпусі встановлена верхня магнітна півмуфта та змонтовані упорний підшипник, притискач, пружини та шток. У нижньому корпусі встановлено радіальний підшипник на внутрішній обоймі якого закріплена нижня магнітна півмуфта і центратор. Між верхнім корпусом та зовнішньою обоймою радіального підшипника знаходиться дистанційна втулка. Регулювання зусилля закручування кришки здійснюється за рахунок зміни розміру дистанційній втулки (Пристрій закупорювальний. Інформаційний листок. 1999р. м. Мелітополь. Друкарня ЦКТБ продмаш). Недоліком цього пристрою є трудомісткість процесу регулювання зусилля закручування кришки тому що необхідно часткове розбирання конструкції. В основу запропонованої корисної моделі поставлена задача вдосконалення пристрою закупорювального, в якому шляхом встановлення нижньої магнітної півмуфти на одній з двох нарізних втулок, вкручених одна в другу, чим забезпечується плавне регулювання зусилля закручування без розбирання конструкції і за рахунок цього зниження процесу та підвищення надійності конструкції. Поставлена задача вирішується тим, що в пристрій закупорювальному, що містить верхній корпус з встановленим в ньому верхньої магнітної півмуфти та упорного підшипника і нижнього корпуса з встановленим в ньому радіальним підшипником на внутрішній обоймі якого закріплена нижня магнітна півмуфта відповідно заявляємої корисної моделі на внутрішній обоймі радіального підшипника встановлені перша та друга нарізна втулки з можливістю вкручення однієї в другу, причому нижня магнітна муфта встановлена на першій нарізній втулці. Застосування запропонованої конструкції дозволяє за рахунок встановлення нижньої півмуфти на однієї з нарізних втулок, закріплених на внутрішній обоймі радіального підшипника плавно регулювати зусилля закручування без розбирання конструкції, що дозволяє знизити трудомісткість процесу та підвищити надійність конструкції. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема пристрою закупорювального - фіг. Запропонована конструкція складається з верхнього 1 та нижнього 2 корпусів. В нижній частині корпуса 1 встановлена верхня магнітна півмуфта 3 і упорний підшипник 4. Упорний підшипник 4 через кільце 5 притискується пружиною 6. В корпусі 1 встановлений притискач 7 в нижній частині якого закріплений центратор 8, а всередині притискувача 7 встановлена шпилька 9 на нижню частину якої накручується шток 10. У корпусі 2 встановлений радіальний підшипник 11 на внутрішній обоймі якого встановлені перша 12 та друга 13 нарізні втулки, причому нарізна втулка 12 вкручується в другу нарізну втулку 13. На першій нарізній втулці 12 встановлена нижня півмуфта 14. Зусилля від першої втулки 12 через шпонку 15 передається на притискувач 7. Пристрій закупорювальний працює таким чином. При опусканні закупорювального пристрою торець штока 10 упирається в кришку яка надіта на горловину пляшки, вирівнює її і щільно притискує до венчику горловини. При дальшому опусканні пристрою кришка упирається в конічну поверхню центратора 8 і починає нагвинчуватися. Обертання від корпуса 1 передається центратору 8 через притискач 7, шпонку 15, першу нарізну втулку 12, верхню 3 та нижню 14 магнітних півмуфт. Після закінчення закручування кришки центратор 8 з нижньою півмуфтою 14 та вн утрішньою обоймою радіального підшипника 11 зупиняється, а зовнішня обойма радіального підшипника 11 з корпусом 2 та верхньою 3 продовжують обертатися. При підйомі закупорювального пристрою шток 10 витискує пляшку з накрученою кришкою із центратора 8. Внаслідок дії магнітного поля нижня півмуфта 14, центратор 8 та внутрішня обойма радіального підшипника 11 знову починає обертатися.
