Установка для термоциклічних досліджень зразків матеріалів

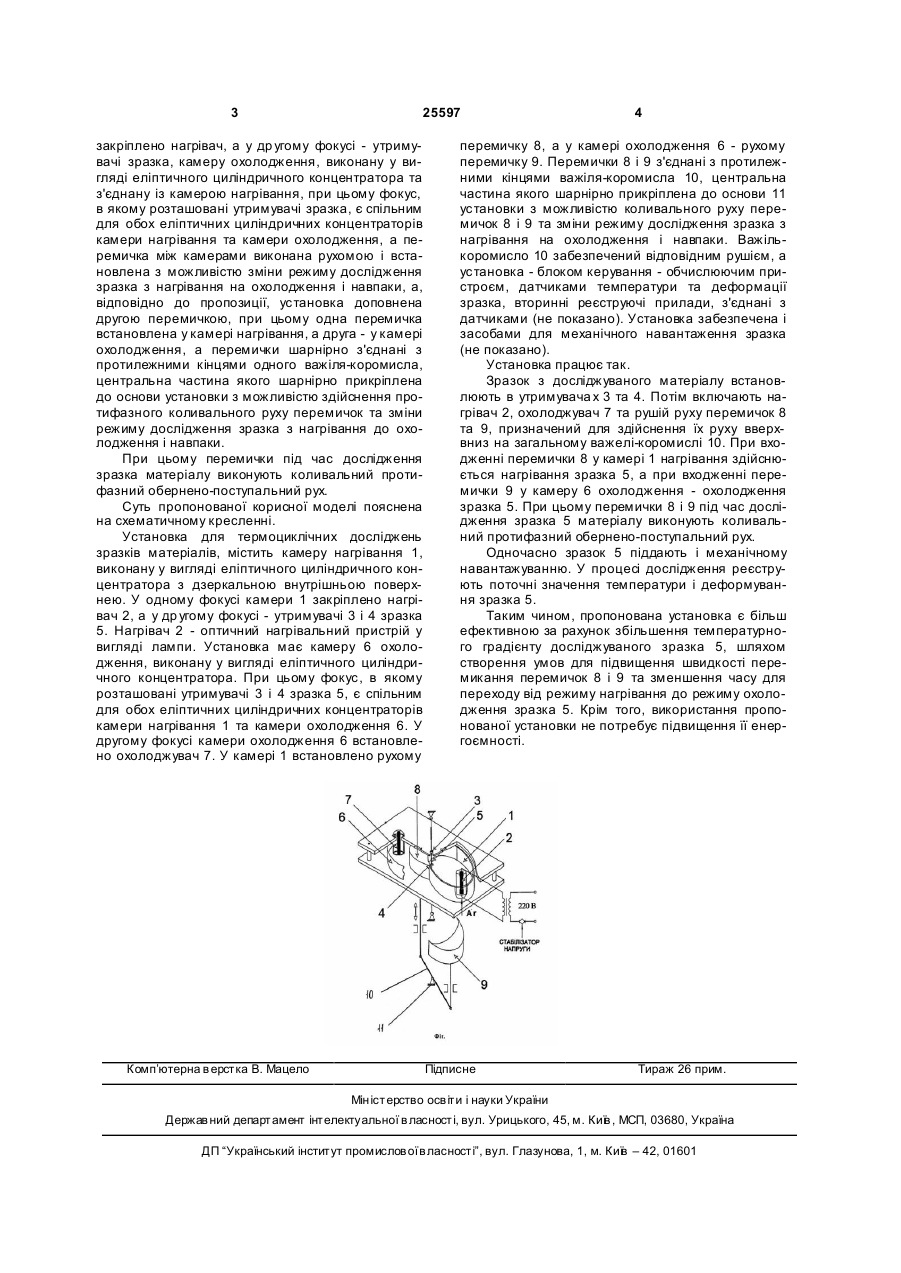

Установка для термоциклічних досліджень зразків матеріалів, що містить основу із розташованою на ній камерою нагрівання, виконаною у вигляді еліптичного циліндричного концентратора, в одному фокусі якого закріплено нагрівач, а у другому фокусі - утримувачі зразка, камеру охолодження, виконану у вигляді еліптичного циліндри 3 25597 закріплено нагрівач, а у др угому фокусі - утримувачі зразка, камеру охолодження, виконану у вигляді еліптичного циліндричного концентратора та з'єднану із камерою нагрівання, при цьому фокус, в якому розташовані утримувачі зразка, є спільним для обох еліптичних циліндричних концентраторів камери нагрівання та камери охолодження, а перемичка між камерами виконана рухомою і встановлена з можливістю зміни режиму дослідження зразка з нагрівання на охолодження і навпаки, а, відповідно до пропозиції, установка доповнена другою перемичкою, при цьому одна перемичка встановлена у камері нагрівання, а друга - у камері охолодження, а перемички шарнірно з'єднані з протилежними кінцями одного важіля-коромисла, центральна частина якого шарнірно прикріплена до основи установки з можливістю здійснення протифазного коливального руху перемичок та зміни режиму дослідження зразка з нагрівання до охолодження і навпаки. При цьому перемички під час дослідження зразка матеріалу виконують коливальний протифазний обернено-поступальний рух. Суть пропонованої корисної моделі пояснена на схематичному кресленні. Установка для термоциклічних досліджень зразків матеріалів, містить камеру нагрівання 1, виконану у вигляді еліптичного циліндричного концентратора з дзеркальною внутрішньою поверхнею. У одному фокусі камери 1 закріплено нагрівач 2, а у др угому фокусі - утримувачі 3 і 4 зразка 5. Нагрівач 2 - оптичний нагрівальний пристрій у вигляді лампи. Установка має камеру 6 охолодження, виконану у вигляді еліптичного циліндричного концентратора. При цьому фокус, в якому розташовані утримувачі 3 і 4 зразка 5, є спільним для обох еліптичних циліндричних концентраторів камери нагрівання 1 та камери охолодження 6. У другому фокусі камери охолодження 6 встановлено охолоджувач 7. У камері 1 встановлено рухому Комп’ютерна в ерстка В. Мацело 4 перемичку 8, а у камері охолодження 6 - рухому перемичку 9. Перемички 8 і 9 з'єднані з протилежними кінцями важіля-коромисла 10, центральна частина якого шарнірно прикріплена до основи 11 установки з можливістю коливального руху перемичок 8 і 9 та зміни режиму дослідження зразка з нагрівання на охолодження і навпаки. Важількоромисло 10 забезпечений відповідним рушієм, а установка - блоком керування - обчислюючим пристроєм, датчиками температури та деформації зразка, вторинні реєструючі прилади, з'єднані з датчиками (не показано). Установка забезпечена і засобами для механічного навантаження зразка (не показано). Установка працює так. Зразок з досліджуваного матеріалу встановлюють в утримувача х 3 та 4. Потім включають нагрівач 2, охолоджувач 7 та рушій руху перемичок 8 та 9, призначений для здійснення їх руху вверхвниз на загальному важелі-коромислі 10. При входженні перемички 8 у камері 1 нагрівання здійснюється нагрівання зразка 5, а при входженні перемички 9 у камеру 6 охолодження - охолодження зразка 5. При цьому перемички 8 і 9 під час дослідження зразка 5 матеріалу виконують коливальний протифазний обернено-поступальний рух. Одночасно зразок 5 піддають і механічному навантажуванню. У процесі дослідження реєструють поточні значення температури і деформування зразка 5. Таким чином, пропонована установка є більш ефективною за рахунок збільшення температурного градієнту досліджуваного зразка 5, шляхом створення умов для підвищення швидкості перемикання перемичок 8 і 9 та зменшення часу для переходу від режиму нагрівання до режиму охолодження зразка 5. Крім того, використання пропонованої установки не потребує підвищення її енергоємності. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
