Установка для сухого піролізу твердих вуглеводневих матеріалів

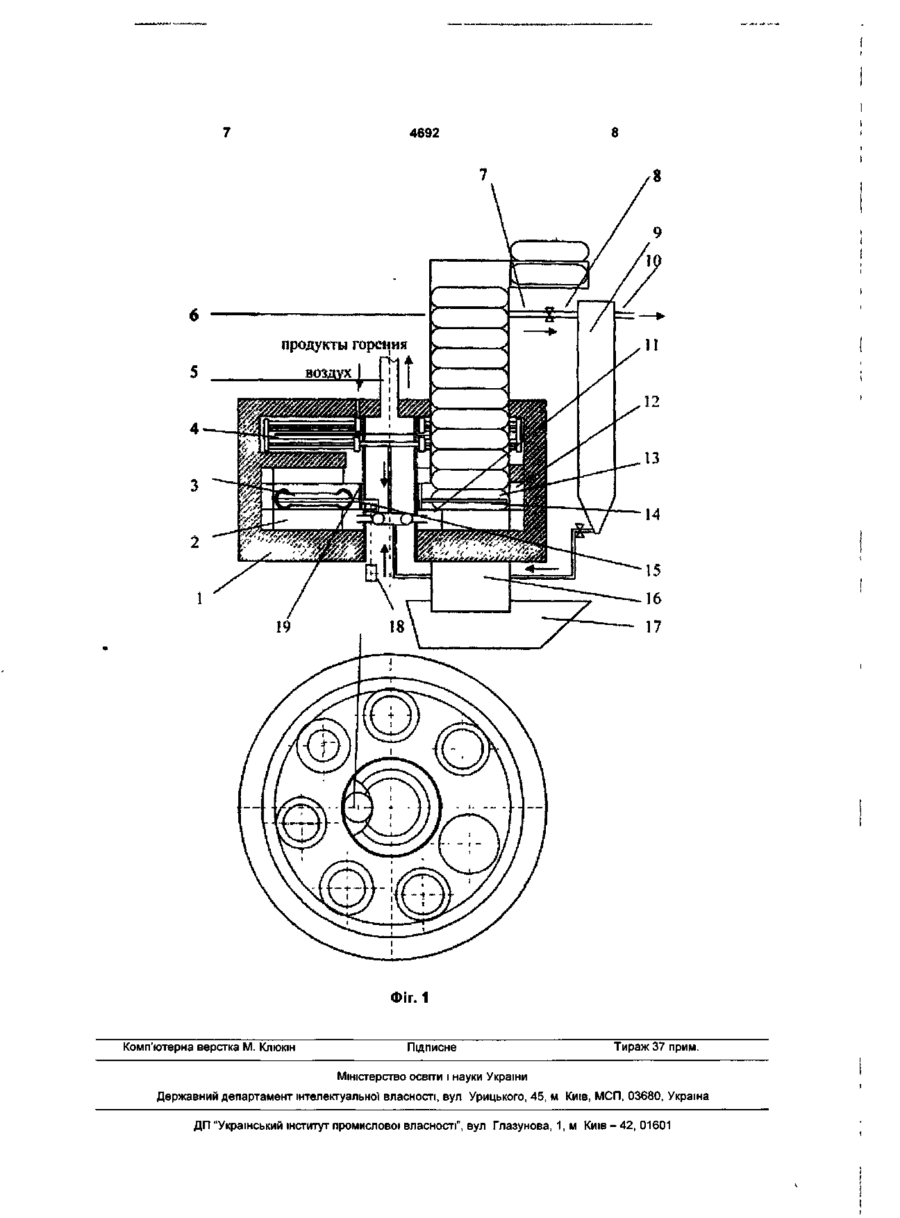

1 Установка для сухого піролізу твердих вуглеводневих матеріалів, що містить камеру, яка складена з футерованого корпуса з розміщеною в ньому з зазором металевою ретортою, пристрій для подавання газу-теплоносія в камеру, патрубок для відведення продуктів піролізу і патрубок для відведення ВІДХІДНИХ газів, теплообмінник, яка відрізняється тим, що установка для піролізу твердих вуглеводневих матеріалів виконана в вигляді тора і містить футеровану камеру з розміщеним в ній оребреним металевим реактором, який виконаний ізольованим по відношенню до камери, пристрій для подачі теплоносія в камеру, що взаємозв'язаний з газгольдером, пристрій для спалювання теплоносія, який зв'язаний з теплообмінником, реактор обладнаний патрубком для відведення продуктів піролізу, тверді відходи просуваються по поду кільцевого реактора з допомогою консольних штовхачів з шкребками 2 Установка за п 1, яка відрізняється тим, що пластини оребрення закріплені на ЗОВНІШНІЙ горизонтальній поверхні реактора по евольвенті 3 Установка за п 1, яка відрізняється тим, що патрубок для відведення продуктів піролізу знаходиться в шлюзовій шахті 4 Установка за п 1, яка відрізняється тим, що шкребки пружно притискуються до підлоги реактора 5 Установка за п 1, яка відрізняється тим, що шлюзова шахта обладнана шибером 6 Установка за п 1, яка відрізняється тим, що консольні штовхачі з шкребками закріплені на обертовій обоймі 7 Установка за п 1, яка відрізняється тим, що газгольдер додатково обладнаний теплообмінником для розділу фракцій Корисна модель відноситься до хімічної промисловості, зокрема, до утилізації твердих вуглеводневих матеріалів шляхом їх піролізу Відомий апарат для термічної переробки органічного палива в розплавленому теплоносії, ще містить корпус, вертикальні радіальні перегородки з перетечними отворами в нижній частині, які розділяють корпус на камеру термообробки і камеру нагрівання розплавленого теплоносія, фурми для подачі палива й патрубок, для відведення газоподібних продуктів переробки, які розташовані в камері термообробки, фурми для подачі газоподібного теплоносія й патрубок для відведення продуктів спалювання, які розташовані в камері нагрівання розплавленого теплоносія, днище корпуса виконане у вигляді витка спіралі, яка знижується від початку камери нагрівання розплавленого теплоносія до камери термообробки і яка утворює поріг с початку камери нагрівання розплавленого теплоносія, а одна з фурм для подачі газоподібного теплоносія в камеру нагрівання роз плавленого теплоносія розміщена між вертикальною перегородкою та порогом днища (А С СРСР № 1214731, КлС 10 J 3/57, С 10 G 9/34, 28 02 1986) Продуктом піролізу у відомому пристрої є тільки газоподібні компоненти процесу, твердо - й рідко фазні продукти піролізу не утилізуються Контакт із рідким теплоносієм перешкоджає отриманню висококалорійних і чистих за шкідливими домішками продуктів піролізу, зважаючи на те, що Температура процесу достатньо висока (понад 1000°С), тобто йде процес високотемпературного піролізу, що супроводжується високими швидкостями процесу і низьким виходом рідких продуктів піролізу через їхній вторинний розклад Обумовлений конструктивними особливостями постійний контакт вихідних тонкоподрібнених вуглецевих матеріалів із рідким теплоносієм зв'язаний з попаданням у продукти піролізу небажаних компонентів, що містяться в рідкому теплоносії, що також погіршує якість газоподібних про
