Електрообігрівальний будівельний модуль
Формула / Реферат
Електрообігрівальний будівельний модуль, що містить носій, зворотна сторона якого містить плоский електрорезистивний шар, виконаний у вигляді окремих смуг, які розташовано між двома електроізолюючими шарами, та електропровідні контакти, зв'язані із електрорезистивним шаром, який відрізняється тим, що смуги електрорезистивного шару виконано із вуглецевмісного нетканого матеріалу.
Текст

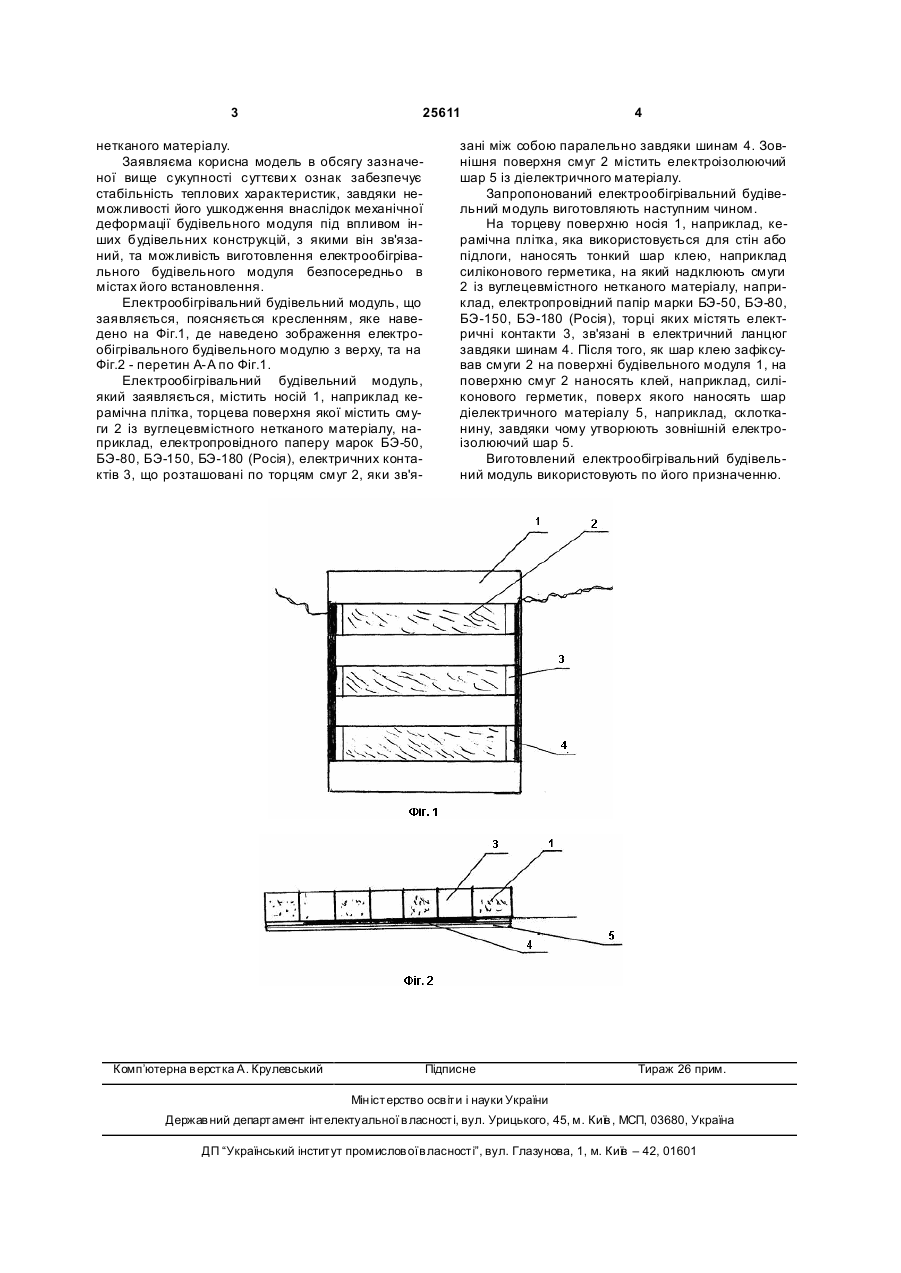

Електрообігрівальний будівельний модуль, що 3 25611 нетканого матеріалу. Заявляєма корисна модель в обсягу зазначеної вище сукупності суттєви х ознак забезпечує стабільність теплових характеристик, завдяки неможливості його ушкодження внаслідок механічної деформації будівельного модуля під впливом інших будівельних конструкцій, з якими він зв'язаний, та можливість виготовлення електрообігрівального будівельного модуля безпосередньо в містах його встановлення. Електрообігрівальний будівельний модуль, що заявляється, поясняється кресленням, яке наведено на Фіг.1, де наведено зображення електрообігрівального будівельного модулю з верху, та на Фіг.2 - перетин А-А по Фіг.1. Електрообігрівальний будівельний модуль, який заявляється, містить носій 1, наприклад керамічна плітка, торцева поверхня якої містить смуги 2 із вуглецевмістного нетканого матеріалу, наприклад, електропровідного паперу марок БЭ-50, БЭ-80, БЭ-150, БЭ-180 (Росія), електричних контактів 3, що розташовані по торцям смуг 2, яки зв'я Комп’ютерна в ерстка А. Крулевський 4 зані між собою паралельно завдяки шинам 4. Зовнішня поверхня смуг 2 містить електроізолюючий шар 5 із діелектричного матеріалу. Запропонований електрообігрівальний будівельний модуль виготовляють наступним чином. На торцеву поверхню носія 1, наприклад, керамічна плітка, яка використовується для стін або підлоги, наносять тонкий шар клею, наприклад силіконового герметика, на який надклюють смуги 2 із вуглецевмістного нетканого матеріалу, наприклад, електропровідний папір марки БЭ-50, БЭ-80, БЭ-150, БЭ-180 (Росія), торці яких містять електричні контакти 3, зв'язані в електричний ланцюг завдяки шинам 4. Після того, як шар клею зафіксував смуги 2 на поверхні будівельного модуля 1, на поверхню смуг 2 наносять клей, наприклад, силіконового герметик, поверх якого наносять шар діелектричного матеріалу 5, наприклад, склотканину, завдяки чому утворюють зовнішній електроізолюючий шар 5. Виготовлений електрообігрівальний будівельний модуль використовують по його призначенню. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrical heating construction modul
Назва патенту російськоюЭлетрообогревательный строительный модуль
МПК / Мітки
МПК: H05B 3/34
Мітки: електрообігрівальний, будівельний, модуль
