З`єднання трубопроводів

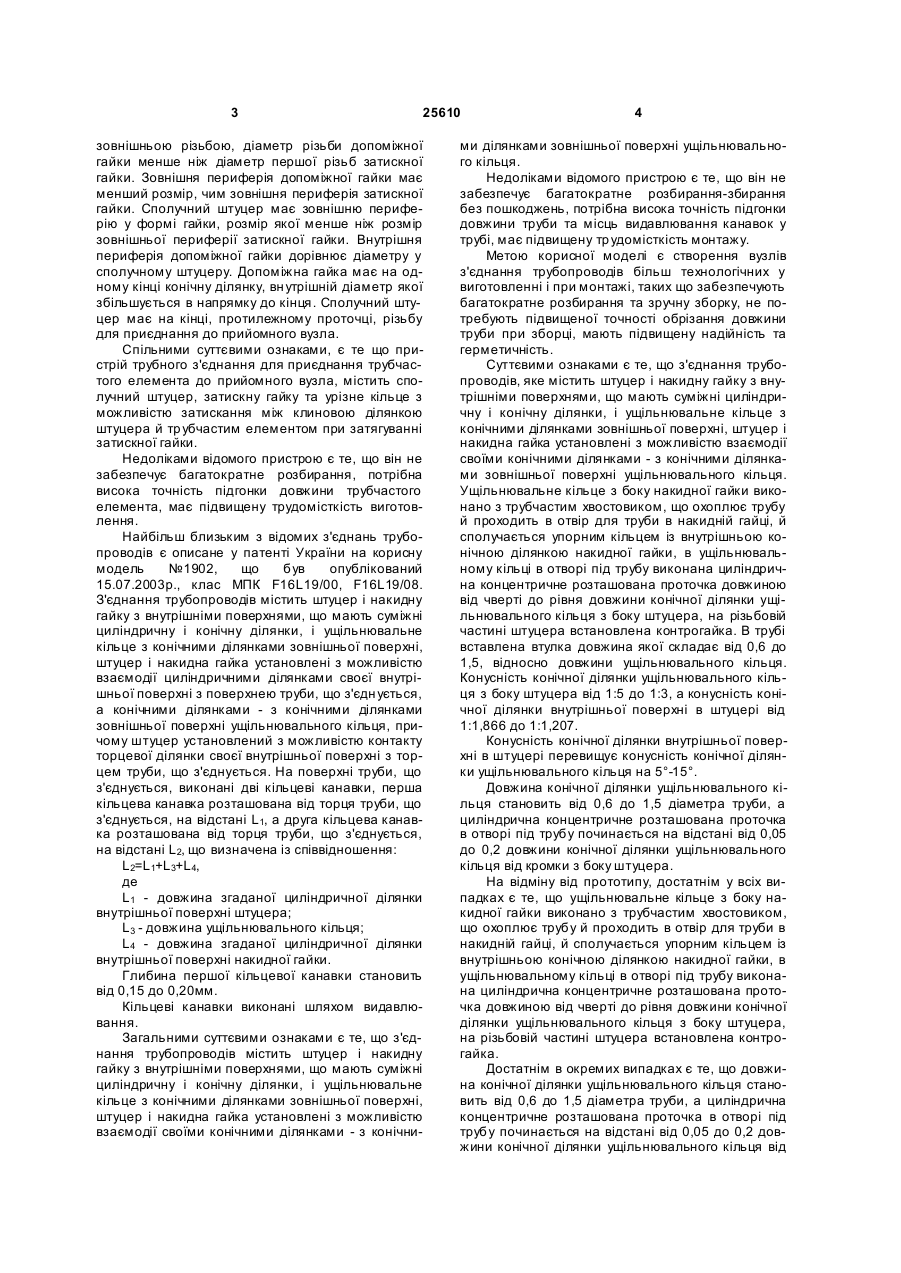

1. З'єднання трубопроводів, що містить штуцер і накидну гайку з вн утрішніми поверхнями, що мають суміжні циліндричну і конічну ділянки, і ущільнювальне кільце з конічними ділянками зовнішньої поверхні, штуцер і накидна гайка установлені з можливістю взаємодії своїми конічними ділянками з конічними ділянками зовнішньої поверхні ущільнювального кільця, яке відрізняється тим, що ущільнювальне кільце з боку накидної гайки виконано з трубчастим хвостовиком, що охоплює трубу й проходить в отвір для труби в накидній гайці, й сполучається упорним кільцем із внутрішньою конічною ділянкою накидної гайки, в ущільнювальному кільці в отворі під трубу виконана циліндрична концентрично розташована проточка довжиною U 2 (19) 1 3 25610 зовнішньою різьбою, діаметр різьби допоміжної гайки менше ніж діаметр першої різьб затискної гайки. Зовнішня периферія допоміжної гайки має менший розмір, чим зовнішня периферія затискної гайки. Сполучний штуцер має зовнішню периферію у формі гайки, розмір якої менше ніж розмір зовнішньої периферії затискної гайки. Внутрішня периферія допоміжної гайки дорівнює діаметру у сполучному штуцеру. Допоміжна гайка має на одному кінці конічну ділянку, вн утрішній діаметр якої збільшується в напрямку до кінця. Сполучний штуцер має на кінці, протилежному проточці, різьбу для приєднання до прийомного вузла. Спільними суттєвими ознаками, є те що пристрій трубного з'єднання для приєднання трубчастого елемента до прийомного вузла, містить сполучний штуцер, затискну гайку та урізне кільце з можливістю затискання між клиновою ділянкою штуцера й тр убчастим елементом при затягуванні затискної гайки. Недоліками відомого пристрою є те, що він не забезпечує багатократне розбирання, потрібна висока точність підгонки довжини трубчастого елемента, має підвищену трудомісткість виготовлення. Найбільш близьким з відомих з'єднань трубопроводів є описане у патенті України на корисну модель №1902, що був опублікований 15.07.2003р., клас МПК F16L19/00, F16L19/08. З'єднання трубопроводів містить штуцер і накидну гайку з внутрішніми поверхнями, що мають суміжні циліндричну і конічну ділянки, і ущільнювальне кільце з конічними ділянками зовнішньої поверхні, штуцер і накидна гайка установлені з можливістю взаємодії циліндричними ділянками своєї внутрішньої поверхні з поверхнею труби, що з'єдн ується, а конічними ділянками - з конічними ділянками зовнішньої поверхні ущільнювального кільця, причому штуцер установлений з можливістю контакту торцевої ділянки своєї внутрішньої поверхні з торцем труби, що з'єднується. На поверхні труби, що з'єднується, виконані дві кільцеві канавки, перша кільцева канавка розташована від торця труби, що з'єднується, на відстані L1, а друга кільцева канавка розташована від торця труби, що з'єднується, на відстані L2, що визначена із співвідношення: L2=L1+L3+L4, де L1 - довжина згаданої циліндричної ділянки внутрішньої поверхні штуцера; L3 - довжина ущільнювального кільця; L4 - довжина згаданої циліндричної ділянки внутрішньої поверхні накидної гайки. Глибина першої кільцевої канавки становить від 0,15 до 0,20мм. Кільцеві канавки виконані шляхом видавлювання. Загальними суттєвими ознаками є те, що з'єднання трубопроводів містить штуцер і накидну гайку з внутрішніми поверхнями, що мають суміжні циліндричну і конічну ділянки, і ущільнювальне кільце з конічними ділянками зовнішньої поверхні, штуцер і накидна гайка установлені з можливістю взаємодії своїми конічними ділянками - з конічни 4 ми ділянками зовнішньої поверхні ущільнювального кільця. Недоліками відомого пристрою є те, що він не забезпечує багатократне розбирання-збирання без пошкоджень, потрібна висока точність підгонки довжини труби та місць видавлювання канавок у трубі, має підвищену тр удомісткість монтажу. Метою корисної моделі є створення вузлів з'єднання трубопроводів більш технологічних у виготовленні і при монтажі, таких що забезпечують багатократне розбирання та зручну зборку, не потребують підвищеної точності обрізання довжини труби при зборці, мають підвищену надійність та герметичність. Суттєвими ознаками є те, що з'єднання трубопроводів, яке містить штуцер і накидну гайку з внутрішніми поверхнями, що мають суміжні циліндричну і конічну ділянки, і ущільнювальне кільце з конічними ділянками зовнішньої поверхні, штуцер і накидна гайка установлені з можливістю взаємодії своїми конічними ділянками - з конічними ділянками зовнішньої поверхні ущільнювального кільця. Ущільнювальне кільце з боку накидної гайки виконано з трубчастим хвостовиком, що охоплює трубу й проходить в отвір для труби в накидній гайці, й сполучається упорним кільцем із внутрішньою конічною ділянкою накидної гайки, в ущільнювальному кільці в отворі під трубу виконана циліндрична концентричне розташована проточка довжиною від чверті до рівня довжини конічної ділянки ущільнювального кільця з боку штуцера, на різьбовій частині штуцера встановлена контрогайка. В трубі вставлена втулка довжина якої складає від 0,6 до 1,5, відносно довжини ущільнювального кільця. Конусність конічної ділянки ущільнювального кільця з боку штуцера від 1:5 до 1:3, а конусність конічної ділянки внутрішньої поверхні в штуцері від 1:1,866 до 1:1,207. Конусність конічної ділянки внутрішньої поверхні в штуцері перевищує конусність конічної ділянки ущільнювального кільця на 5°-15°. Довжина конічної ділянки ущільнювального кільця становить від 0,6 до 1,5 діаметра труби, а циліндрична концентричне розташована проточка в отворі під трубу починається на відстані від 0,05 до 0,2 довжини конічної ділянки ущільнювального кільця від кромки з боку штуцера. На відміну від прототипу, достатнім у всіх випадках є те, що ущільнювальне кільце з боку накидної гайки виконано з трубчастим хвостовиком, що охоплює трубу й проходить в отвір для труби в накидній гайці, й сполучається упорним кільцем із внутрішньою конічною ділянкою накидної гайки, в ущільнювальному кільці в отворі під трубу виконана циліндрична концентричне розташована проточка довжиною від чверті до рівня довжини конічної ділянки ущільнювального кільця з боку штуцера, на різьбовій частині штуцера встановлена контрогайка. Достатнім в окремих випадках є те, що довжина конічної ділянки ущільнювального кільця становить від 0,6 до 1,5 діаметра труби, а циліндрична концентричне розташована проточка в отворі під трубу починається на відстані від 0,05 до 0,2 довжини конічної ділянки ущільнювального кільця від 5 25610 кромки з боку штуцера. Конусність конічної ділянки ущільнювального кільця з боку штуцера від 1:5 до 1:3, а конусність конічної ділянки внутрішньої поверхні в штуцері від 1:1,866 до 1:1,207. Конусність конічної ділянки внутрішньої поверхні в штуцері перевищує конусність конічної ділянки ущільнювального кільця на 5°-15°. В трубі вставлена втулка довжина якої складає від 0,6 до 1,5, відносно довжини ущільнювального кільця. Штуцер з представленими технічними рішеннями забезпечує: - підвищену те хнологічність у виготовленні і при монтажі, так як відсутня необхідність в підгонці довжини труб, що підводять до штуцера, відсутні додаткові технологічні операції, всі деталі з'єднання трубопроводу прості у виготовленні; - конструкція забезпечує багатократне розбирання та зручну зборку, має підвищену надійність та герметичність, так як ущільнювальне кільце деформується в межах пружної деформації, контрогайка дозволяє не затискати накидну гайку до самостопоріння, тобто не пережимати трубу з більшим навантаженням, чим потрібно для забезпечення герметичності і надійно утримує усі деталі вузла в робочому стані. На Фіг.1 зображений головний вид; На Фіг.2 зображений переріз А-А; На Фіг.3 зображений вид Б; На Фіг.4 зображений виносний елемент В. З'єднання трубопроводів, містить штуцер 1, з різьбою 2, та різьбою 3, наскрізним циліндричним отвором 4 на кінці якого зроблене конічне розширення 5, та шестигранним елементом 6 під ключ. Накидна гайка 7 з внутрішньою різьбою 8, що сполучається з різьбою 2 штуцера 1, має циліндричну поверхню 9 і конічну ділянку 10. Ущільнювальне кільце 11 з конічною ділянкою 12 та конічною ділянкою 13 на зовнішній поверхні. Труба 14 вставлена в циліндричний отвір 4 на довільну глибину в межах циліндричного отвору 4. Штуцер 1 своєю ділянкою з конічним розширенням 5 сполучається з конічною ділянкою 12, ущільнювального кільця 11, а накидна гайка 7 з конічною ділянкою 13 зовнішньої поверхні ущільнювального кільця 11. Ущільнювальне кільце 11 з боку накидної гайки 7 ви 6 конано з трубчастим хвостовиком 15, що охоплює трубу 14 й проходить в отвір 16 в накидній гайці 7. Також на ущільнювальному кільці зроблене упорне кільце 17 на якому й зроблена конічна ділянка 13. В ущільнювальному кільці 11 в отворі 18 під трубку 14 виконана циліндрична концентричне розташована проточка 19 на довжині третини від довжини конічної ділянки 12 поверхні ущільнювального кільця 11, що починається на відстані 0,1 відносно довжини конічної ділянки 12 ущільнювального кільця 11 - циліндричною ділянкою 20. На різьбовій частині 2 штуцера 1 встановлена контрогайка 21. Штуцер 1 різьбою 3 або закріплений в корпусі 22 необхідного приладу, або штуцер симетричний і має таку ж накидну гайку 7 і має можливість з'єднувати ділянки трубопроводів 14. При використанні пластмасових тр уб в тр убу 14 вставляється металева втулка 23, яка забезпечує необхідну жорсткість з'єднання та якісне обжимання. Конусність ділянки ущільнювального кільця з боку штуцера 1:3, а конусність ділянки отвору в штуцері 1:1,866. Довжина конусної ділянки 12 ущільнювального кільця 11 становить 0,9 діаметра труби 14. В роботі, при виконанні зборки, на трубу 14 наживлюється накидна гайка 7 та ущільнювальне кільце 11, якщо труба 14 пластмасова, то в трубу 14 вставляється втулка 23. На штуцер 1 наживлюється контрогайка 21. Труба 14 вставляється в отвір 4 штуцера 1, так щоб її кінець був в межах отвору 4 ближче до конусної ділянці 5, завертається накидна гайка 7 до забезпечення герметичності, за рахунок обжимання труби 14 циліндричною поверхнею 20, яка піджимається конічною ділянкою 5 штуцера 1, та стопориться в цьому положенні контрогайкою 21. При багатократному збиранні-розбиранні з'єднання трубопроводів ущільнювальне кільце само не пошкоджено, так як деформоване в межах пружної деформації, та не пошкоджує трубу 14, так як вона кожного разу закріплюється в іншому місці, а тр убчастий хвостовик 15 захищає тр убу 14 від пошкодження кромкою отвору 16 в накидній гайці 7. Відсутність упору в отворі 4 штуцера 1 захищає тр убу 14 також і від завальцовування кромки при затисканні з'єднання. 7 Комп’ютерна в ерстка А. Рябко 25610 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
