Пристрій для введення потоку в масообмінний апарат
Формула / Реферат
Пристрій для введення потоку в масообмінний апарат, що містить вхідний патрубок, сполучений з криволінійним каналом у вигляді завитка, утвореним верхньою й нижньою плоскими стінками, а також зовнішньою криволінійною стінкою, між якими з утворенням проміжку з боку зовнішньої криволінійної стінки встановлені лопатки, який відрізняється тим, що одна з плоских стінок з боку центра завитка виконана з відбортовкою в бік лопаток.
Текст

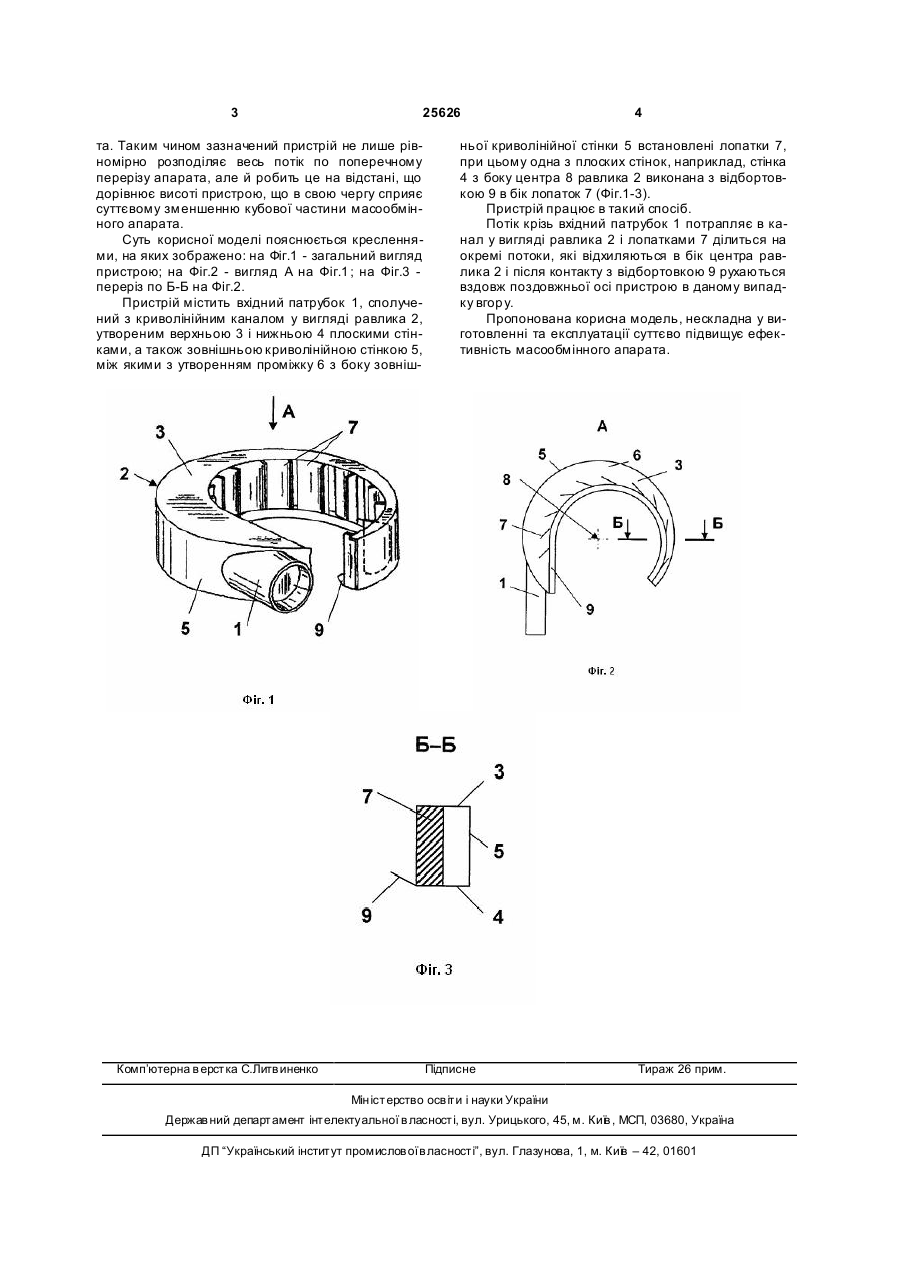

Пристрій для введення потоку в масообмінний апарат, що містить вхідний патрубок, сполучений з 3 25626 та. Таким чином зазначений пристрій не лише рівномірно розподіляє весь потік по поперечному перерізу апарата, але й робить це на відстані, що дорівнює висоті пристрою, що в свою чергу сприяє суттєвому зменшенню кубової частини масообмінного апарата. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - загальний вигляд пристрою; на Фіг.2 - вигляд А на Фіг.1 ; на Фіг.3 переріз по Б-Б на Фіг.2. Пристрій містить вхідний патрубок 1, сполучений з криволінійним каналом у вигляді равлика 2, утвореним верхньою 3 і нижньою 4 плоскими стінками, а також зовнішньою криволінійною стінкою 5, між якими з утворенням проміжку 6 з боку зовніш Комп’ютерна в ерстка C.Литв иненко 4 ньої криволінійної стінки 5 встановлені лопатки 7, при цьому одна з плоских стінок, наприклад, стінка 4 з боку центра 8 равлика 2 виконана з відбортовкою 9 в бік лопаток 7 (Фіг.1-3). Пристрій працює в такий спосіб. Потік крізь вхідний патрубок 1 потрапляє в канал у вигляді равлика 2 і лопатками 7 ділиться на окремі потоки, які відхиляються в бік центра равлика 2 і після контакту з відбортовкою 9 рухаються вздовж поздовжньої осі пристрою в даному випадку вгор у. Пропонована корисна модель, нескладна у виготовленні та експлуатації суттєво підвищує ефективність масообмінного апарата. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for introduction of flows into mass-exchange apparatus
Автори англійськоюMikulionok Ihor Olehovych, Vozna Anna Serhiivna
Назва патенту російськоюУстройство для ввода потока в массообменный аппарат
Автори російськоюВозная Анна Сергеевна, Микуленок Игорь Олегович
МПК / Мітки
МПК: B01D 3/00
Мітки: введення, масообмінний, пристрій, апарат, потоку
