Система випарного охолодження електричної машини

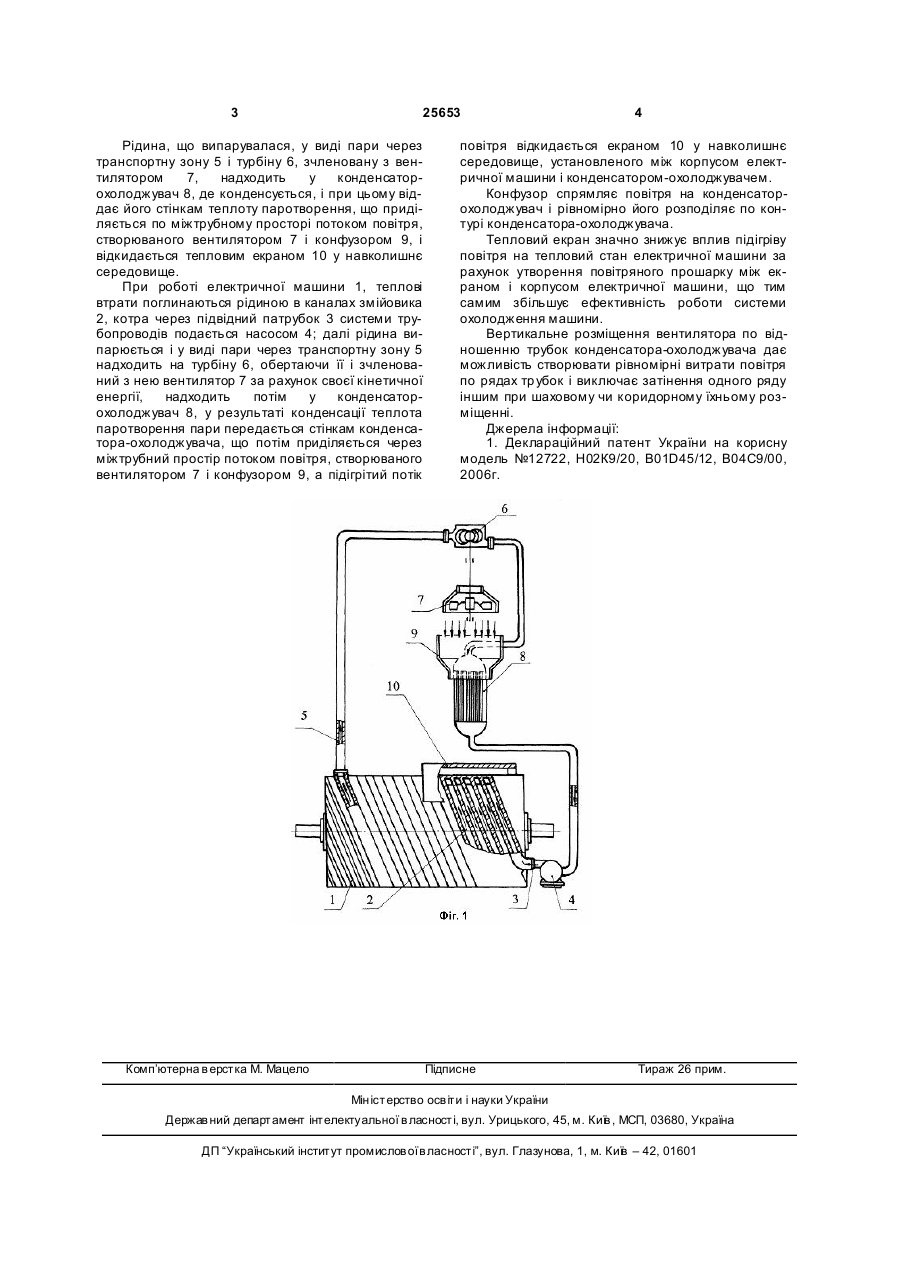

1. Система випарного охолодження електричної машини рідиною, що циркулює по каналах, що гідравлічно зв'язані з насосом, конденсаторомохолоджувачем і вентилятором, яка відрізняється тим, що на шляху потоку повітря з вентилятора в конденсатор-охолоджувач установлений конфузор. 2. Система за п. 1, яка відрізняється тим, що між конденсатором-охолоджувачем і корпусом електричної машини встановлений тепловий екран. (19) (21) u200704813 (22) 28.04.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Бойко Іван Григорович, Омельченко Олександр Миколайович, Кукуле вський Олексій Васильович, Красніков Геннадій Васильович (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ТЕХНОЛОГІЧНИЙ ІНСТИТУТ ВИБУХОЗАХИЩЕНОГО ТА РУДНИКОВОГО ЕЛЕКТРООБЛАДНАННЯ З 3 25653 Рідина, що випарувалася, у виді пари через транспортну зону 5 і турбіну 6, зчленовану з вентилятором 7, надходить у конденсаторохолоджувач 8, де конденсується, і при цьому віддає його стінкам теплоту паротворення, що приділяється по міжтрубному просторі потоком повітря, створюваного вентилятором 7 і конфузором 9, і відкидається тепловим екраном 10 у навколишнє середовище. При роботі електричної машини 1, теплові втрати поглинаються рідиною в каналах змійовика 2, котра через підвідний патрубок 3 системи трубопроводів подається насосом 4; далі рідина випарюється і у виді пари через транспортну зону 5 надходить на турбіну 6, обертаючи її і зчленований з нею вентилятор 7 за рахунок своєї кінетичної енергії, надходить потім у конденсаторохолоджувач 8, у результаті конденсації теплота паротворення пари передається стінкам конденсатора-охолоджувача, що потім приділяється через міжтрубний простір потоком повітря, створюваного вентилятором 7 і конфузором 9, а підігрітий потік Комп’ютерна в ерстка М. Мацело 4 повітря відкидається екраном 10 у навколишнє середовище, установленого між корпусом електричної машини і конденсатором-охолоджувачем. Конфузор спрямляє повітря на конденсаторохолоджувач і рівномірно його розподіляє по контурі конденсатора-охолоджувача. Тепловий екран значно знижує вплив підігріву повітря на тепловий стан електричної машини за рахунок утворення повітряного прошарку між екраном і корпусом електричної машини, що тим самим збільшує ефективність роботи системи охолодження машини. Вертикальне розміщення вентилятора по відношенню трубок конденсатора-охолоджувача дає можливість створювати рівномірні витрати повітря по рядах тр убок і виключає затінення одного ряду іншим при шаховому чи коридорному їхньому розміщенні. Джерела інформації: 1. Деклараційний патент України на корисну модель №12722, Н02К9/20, В01D45/12, B04C9/00, 2006г. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
