Система випарного охолодження
Номер патенту: 18282
Опубліковано: 15.11.2006
Автори: Омельченко Олександр Миколайович, Ткачук Микола Миколайович, Ткачук Олександр Миколайович, Бойко Іван Григорович
Формула / Реферат
1. Система випарного охолодження, що містить канали, які виконані у вигляді трубчастого змійовика з зовнішньої сторони корпуса електричної машини, що гідравлічно зв'язаний з насосом і конденсатором з охолоджувачем, яка відрізняється тим, що в гідравлічному ланцюзі проходження пари рідини перед входом його в конденсатор встановлено уловлювач виконаний з можливістю виділення повітря з внутрішньої порожнини системи.
2. Система за п. 1, яка відрізняється тим, що в гідравлічному ланцюзі проходження рідини між конденсатором і насосом установлений дозатор з рідиною.
3. Система за пп. 1 і 2, яка відрізняється тим, що в транспортній зоні встановлений датчик тиску надлишкової пари.
Текст

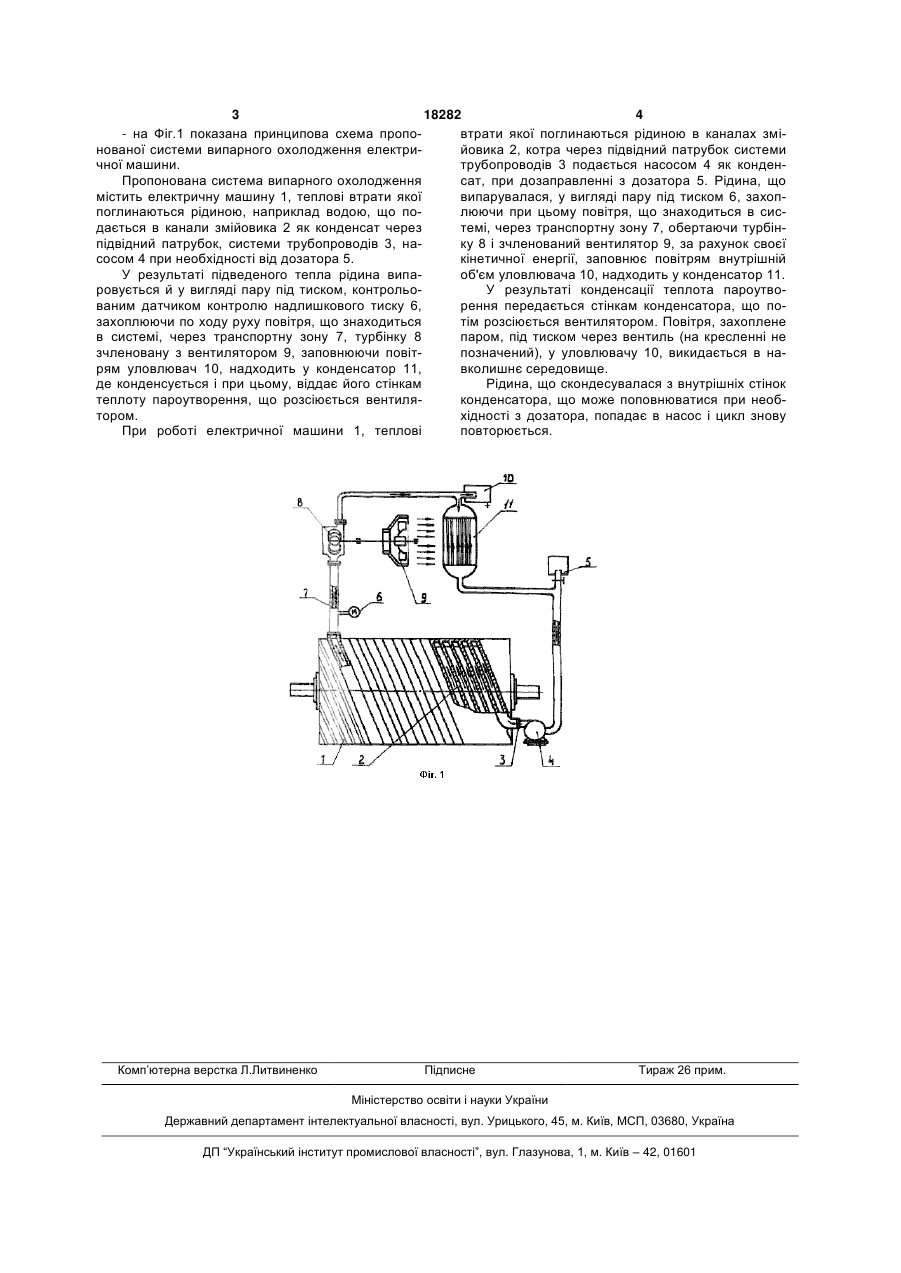

1. Система випарного охолодження, що містить канали, які виконані у вигляді трубчастого 3 18282 4 - на Фіг.1 показана принципова схема проповтрати якої поглинаються рідиною в каналах змінованої системи випарного охолодження електрийовика 2, котра через підвідний патрубок системи чної машини. трубопроводів 3 подається насосом 4 як конденПропонована система випарного охолодження сат, при дозаправленні з дозатора 5. Рідина, що містить електричну машину 1, теплові втрати якої випарувалася, у вигляді пару під тиском 6, захоппоглинаються рідиною, наприклад водою, що полюючи при цьому повітря, що знаходиться в сисдається в канали змійовика 2 як конденсат через темі, через транспортну зону 7, обертаючи турбінпідвідний патрубок, системи трубопроводів 3, наку 8 і зчленований вентилятор 9, за рахунок своєї сосом 4 при необхідності від дозатора 5. кінетичної енергії, заповнює повітрям внутрішній У результаті підведеного тепла рідина випаоб'єм уловлювача 10, надходить у конденсатор 11. ровується й у вигляді пару під тиском, контрольоУ результаті конденсації теплота пароутвованим датчиком контролю надлишкового тиску 6, рення передається стінкам конденсатора, що позахоплюючи по ходу руху повітря, що знаходиться тім розсіюється вентилятором. Повітря, захоплене в системі, через транспортну зону 7, турбінку 8 паром, під тиском через вентиль (на кресленні не зчленовану з вентилятором 9, заповнюючи повітпозначений), у уловлювачу 10, викидається в нарям уловлювач 10, надходить у конденсатор 11, вколишнє середовище. де конденсується і при цьому, віддає його стінкам Рідина, що скондесувалася з внутрішніх стінок теплоту пароутворення, що розсіюється вентиляконденсатора, що може поповнюватися при необтором. хідності з дозатора, попадає в насос і цикл знову При роботі електричної машини 1, теплові повторюється. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюEvaporation cooling system
Автори англійськоюBoiko Ivan Hryhorovych, Tkachuk Mykola Mykolaiovych, Omelchenko Oleksandr Mykolaiovych
Назва патенту російськоюСистема испарительного охлаждения
Автори російськоюБойко Иван Григорьевич, Ткачук Николай Николаевич, Омельченко Александр Николаевич
МПК / Мітки
МПК: H02K 9/00
Мітки: система, випарного, охолодження
Код посилання
<a href="https://ua.patents.su/2-18282-sistema-viparnogo-okholodzhennya.html" target="_blank" rel="follow" title="База патентів України">Система випарного охолодження</a>
Система випарного охолодження електричних машин
Номер патенту: 12722
Опубліковано: 15.02.2006
Автори: Ткачук Микола Миколайович, Бойко Іван Григорович, Ткачук Олександр Миколайович, Красніков Геннадій Васильович, Омельченко Олександр Миколайович
МПК: H02K 9/19
Мітки: електричних, охолодження, система, машин, випарного
Формула / Реферат:
1. Система випарного охолодження електричних машин рідиною, що циркулює по каналах, гідравлічно зв'язаних з насосом і конденсатором з охолоджувачем, яка відрізняється тим, що канали виконані у вигляді трубчастого змійовика з зовнішньої сторони корпуса електричної машини.2. Система за п. 1, яка відрізняється тим, що в гідравлічному ланцюзі проходження пари рідини між електричною машиною і конденсатором установлена турбінка,...
