Система випарного охолодження електричних машин
Номер патенту: 12722
Опубліковано: 15.02.2006
Автори: Омельченко Олександр Миколайович, Ткачук Микола Миколайович, Красніков Геннадій Васильович, Ткачук Олександр Миколайович, Бойко Іван Григорович
Формула / Реферат
1. Система випарного охолодження електричних машин рідиною, що циркулює по каналах, гідравлічно зв'язаних з насосом і конденсатором з охолоджувачем, яка відрізняється тим, що канали виконані у вигляді трубчастого змійовика з зовнішньої сторони корпуса електричної машини.
2. Система за п. 1, яка відрізняється тим, що в гідравлічному ланцюзі проходження пари рідини між електричною машиною і конденсатором установлена турбінка, механічно з'єднана з вентилятором.
3. Система за пп. 1 і 2, яка відрізняється тим, що канали виконані у вигляді щілин.
4. Система за пп. 1 і 2, яка відрізняється тим, що конденсатор установлений вище рівня розташування електричної машини.
Текст

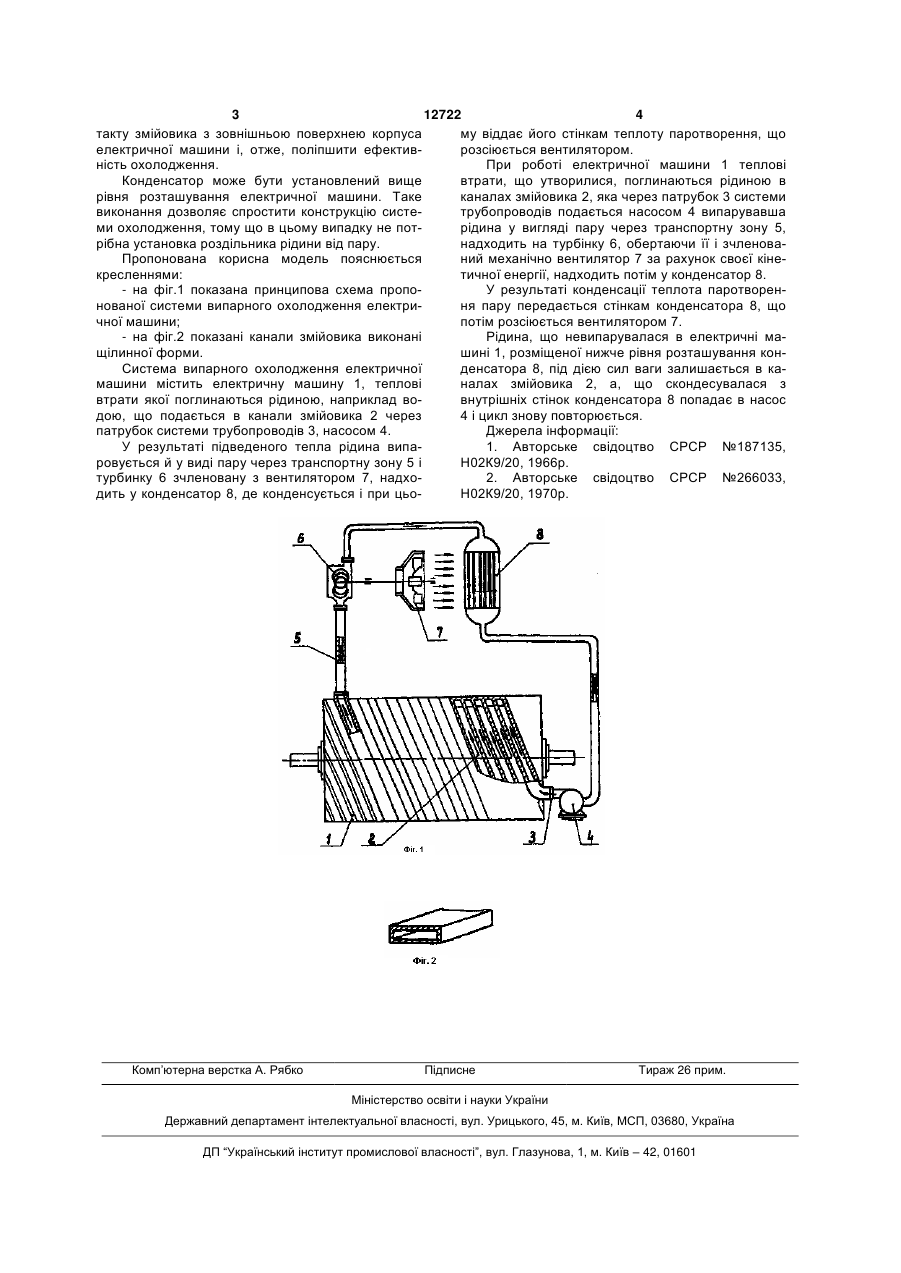

1. Система випарного охолодження електричних машин рідиною, що циркулює по каналах, гід 3 12722 4 такту змійовика з зовнішньою поверхнею корпуса му віддає його стінкам теплоту паротворення, що електричної машини і, отже, поліпшити ефективрозсіюється вентилятором. ність охолодження. При роботі електричної машини 1 теплові Конденсатор може бути установлений вище втрати, що утворилися, поглинаються рідиною в рівня розташування електричної машини. Таке каналах змійовика 2, яка через патрубок 3 системи виконання дозволяє спростити конструкцію систетрубопроводів подається насосом 4 випарувавша ми охолодження, тому що в цьому випадку не потрідина у вигляді пару через транспортну зону 5, рібна установка роздільника рідини від пару. надходить на турбінку 6, обертаючи її і зчленоваПропонована корисна модель пояснюється ний механічно вентилятор 7 за рахунок своєї кінекресленнями: тичної енергії, надходить потім у конденсатор 8. - на фіг.1 показана принципова схема пропоУ результаті конденсації теплота паротвореннованої системи випарного охолодження електриня пару передається стінкам конденсатора 8, що чної машини; потім розсіюється вентилятором 7. - на фіг.2 показані канали змійовика виконані Рідина, що невипарувалася в електричні мащілинної форми. шині 1, розміщеної нижче рівня розташування конСистема випарного охолодження електричної денсатора 8, під дією сил ваги залишається в камашини містить електричну машину 1, теплові налах змійовика 2, а, що скондесувалася з втрати якої поглинаються рідиною, наприклад вовнутрішніх стінок конденсатора 8 попадає в насос дою, що подається в канали змійовика 2 через 4 і цикл знову повторюється. патрубок системи трубопроводів 3, насосом 4. Джерела інформації: У результаті підведеного тепла рідина випа1. Авторське свідоцтво СРСР №187135, ровується й у виді пару через транспортну зону 5 і Н02К9/20, 1966р. турбинку 6 зчленовану з вентилятором 7, надхо2. Авторське свідоцтво СРСР №266033, дить у конденсатор 8, де конденсується і при цьоН02К9/20, 1970р. Комп’ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for evaporation cooling of an electric machine
Автори англійськоюTkachuk Mykola Mykolaiovych, Boiko Ivan Hryhorovych, Krasnikov Hennadii Vasyliovych, Omelchenko Oleksandr Mykolaiovych
Назва патенту російськоюСистема испарительного охлаждения электрической машины
Автори російськоюТкачук Николай Николаевич, Бойко Иван Григорьевич, Красников Геннадий Васильевич, Омельченко Александр Николаевич
МПК / Мітки
МПК: H02K 9/19
Мітки: охолодження, електричних, система, машин, випарного
Код посилання
