Кавітаційний пристрій для обробки води

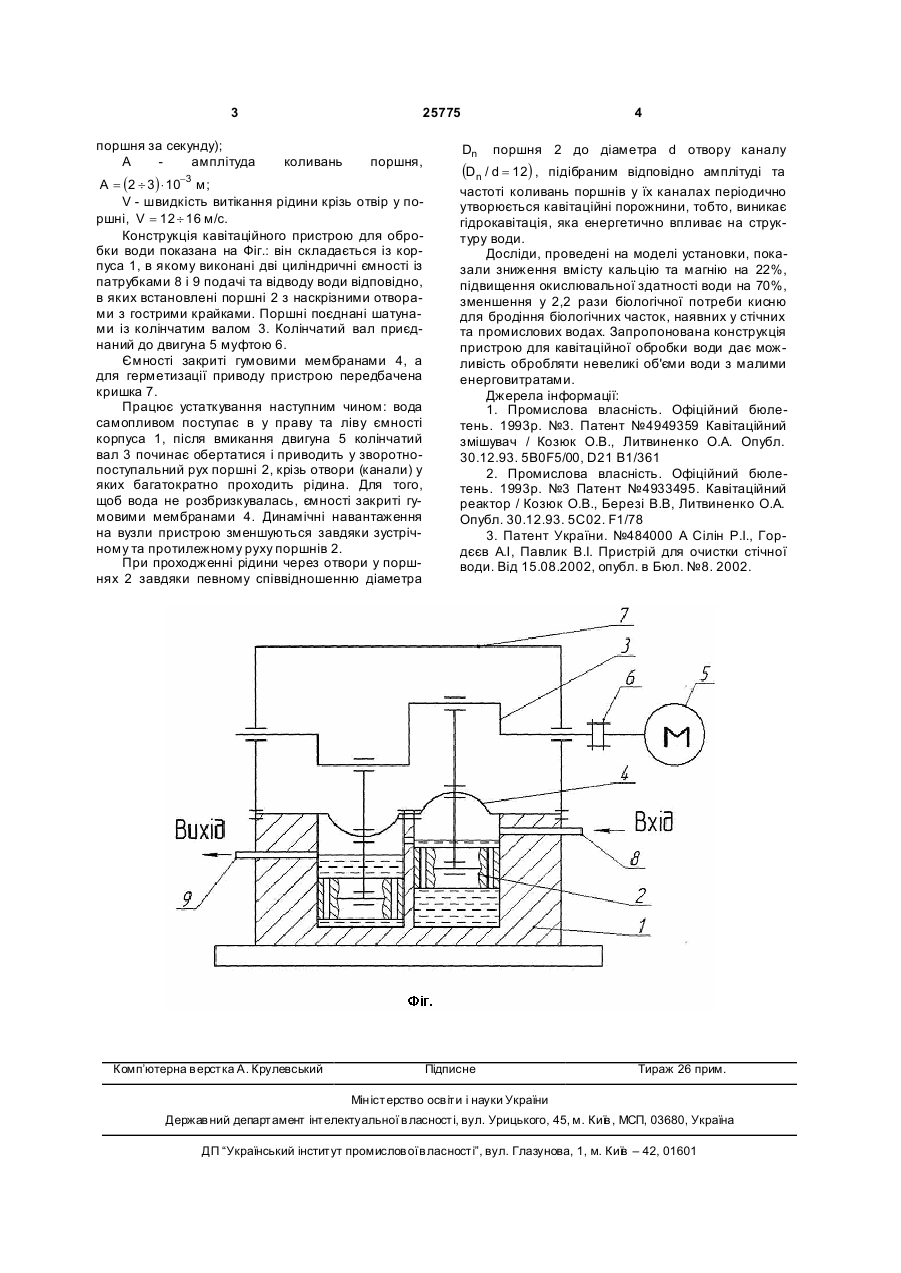

Кавітаційний пристрій для обробки води, що має вигляд корпуса із двома закритими гумовими мембранами циліндричними ємностями з патрубками, у які встановлені поршні, що з'єднані шатунами із колінчатим валом, з'єднаним муфтою із приводом, який відрізняється тим, що поршні мають наскрізні отвори (канали) з гострими крайками із певним співвідношенням діаметра поршня і 3 поршня за секунду); А амплітуда 25775 коливань поршня, (2 ¸ 3) × 10-3 м; = A V - швидкість витікання рідини крізь отвір у поршні, V = 12 ¸ 16 м/с. Конструкція кавітаційного пристрою для обробки води показана на Фіг.: він складається із корпуса 1, в якому виконані дві циліндричні ємності із патрубками 8 і 9 подачі та відводу води відповідно, в яких встановлені поршні 2 з наскрізними отворами з гострими крайками. Поршні поєднані шатунами із колінчатим валом 3. Колінчатий вал приєднаний до двигуна 5 муфтою 6. Ємності закриті гумовими мембранами 4, а для герметизації приводу пристрою передбачена кришка 7. Працює устаткування наступним чином: вода самопливом поступає в у праву та ліву ємності корпуса 1, після вмикання двигуна 5 колінчатий вал 3 починає обертатися і приводить у зворотнопоступальний рух поршні 2, крізь отвори (канали) у яких багатократно проходить рідина. Для того, щоб вода не розбризкувалась, ємності закриті гумовими мембранами 4. Динамічні навантаження на вузли пристрою зменшуються завдяки зустрічному та протилежному руху поршнів 2. При проходженні рідини через отвори у поршнях 2 завдяки певному співвідношенню діаметра Комп’ютерна в ерстка А. Крулевський 4 Dn поршня 2 до діаметра d отвору каналу (Dn / d = 12) , підібраним відповідно амплітуді та частоті коливань поршнів у їх каналах періодично утворюється кавітаційні порожнини, тобто, виникає гідрокавітація, яка енергетично впливає на структуру води. Досліди, проведені на моделі установки, показали зниження вмісту кальцію та магнію на 22%, підвищення окислювальної здатності води на 70%, зменшення у 2,2 рази біологічної потреби кисню для бродіння біологічних часток, наявних у стічних та промислових водах. Запропонована конструкція пристрою для кавітаційної обробки води дає можливість обробляти невеликі об'єми води з малими енерговитратами. Джерела інформації: 1. Промислова власність. Офіційний бюлетень. 1993р. №3. Патент №4949359 Кавітаційний змішувач / Козюк О.В., Литвиненко О.А. Опубл. 30.12.93. 5B0F5/00, D21 В1/361 2. Промислова власність. Офіційний бюлетень. 1993р. №3 Патент №4933495. Кавітаційний реактор / Козюк О.В., Березі В.В, Литвиненко О.А. Опубл. 30.12.93. 5С02. F1/78 3. Патент України. №484000 А Сілін Р.І., Гордєєв А.І, Павлик B.I. Пристрій для очистки стічної води. Від 15.08.2002, опубл. в Бюл. №8. 2002. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
