Спосіб видалення окалини з гарячекатаної смуги

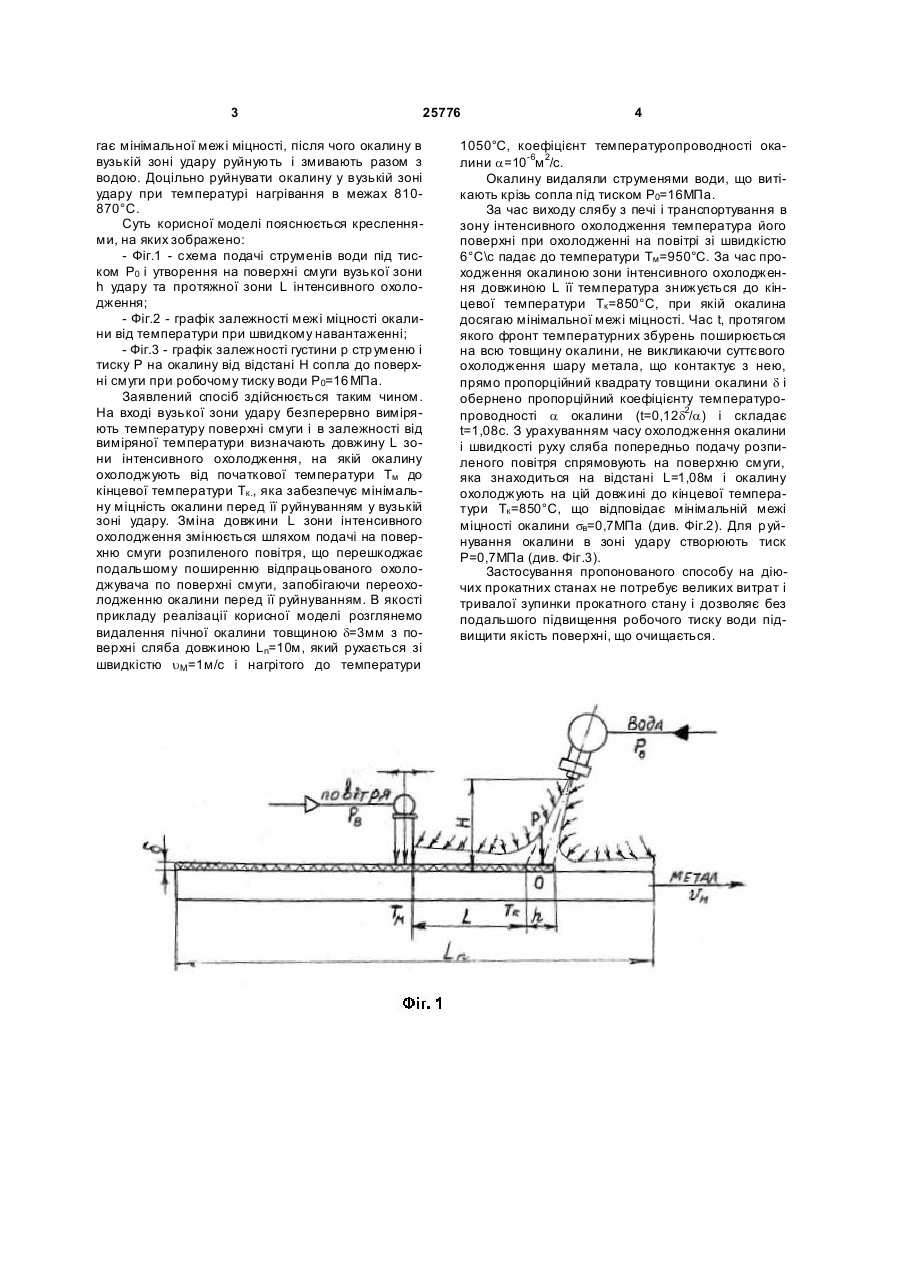

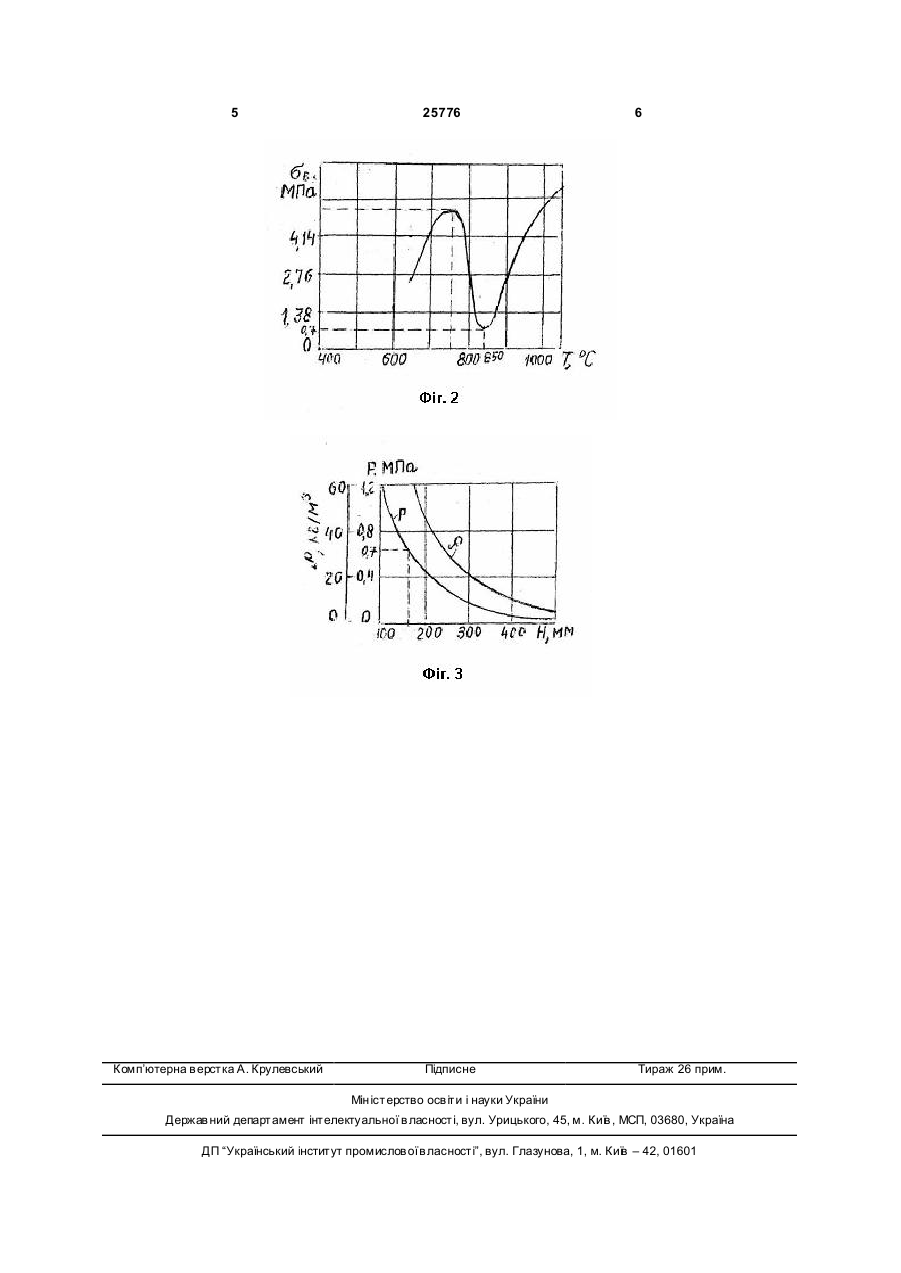

Спосіб видалення окалини з гарячекатаної смуги шля хом подачі струменів води під тиском, які створюють на поверхні смуги вузьку зону удару і протяжну зону інтенсивного охолодження, яка в 3 25776 гає мінімальної межі міцності, після чого окалину в вузькій зоні удару руйнують і змивають разом з водою. Доцільно руйнувати окалину у вузькій зоні удару при температурі нагрівання в межах 810870°С. Суть корисної моделі пояснюється кресленнями, на яких зображено: - Фіг.1 - схема подачі струменів води під тиском Р0 і утворення на поверхні смуги вузької зони h удару та протяжної зони L інтенсивного охолодження; - Фіг.2 - графік залежності межі міцності окалини від температури при швидкому навантаженні; - Фіг.3 - графік залежності густини р струменю і тиску Р на окалину від відстані Н сопла до поверхні смуги при робочому тиску води Р0=16 МПа. Заявлений спосіб здійснюється таким чином. На вході вузької зони удару безперервно виміряють температуру поверхні смуги і в залежності від виміряної температури визначають довжину L зони інтенсивного охолодження, на якій окалину охолоджують від початкової температури Тм до кінцевої температури Тк., яка забезпечує мінімальну міцність окалини перед її руйнуванням у вузькій зоні удару. Зміна довжини L зони інтенсивного охолодження змінюється шляхом подачі на поверхню смуги розпиленого повітря, що перешкоджає подальшому поширенню відпрацьованого охолоджувача по поверхні смуги, запобігаючи переохолодженню окалини перед її руйнуванням. В якості прикладу реалізації корисної моделі розглянемо видалення пічної окалини товщиною d=3мм з поверхні сляба довжиною Ln=10м, який рухається зі швидкістю uM=1м/с і нагрітого до температури 4 1050°С, коефіцієнт температуропроводності окалини a=10-6м 2/с. Окалину видаляли струменями води, що витікають крізь сопла під тиском Р0=16МПа. За час виходу слябу з печі і транспортування в зону інтенсивного охолодження температура його поверхні при охолодженні на повітрі зі швидкістю 6°С\с падає до температури Тм =950°С. За час проходження окалиною зони інтенсивного охолодження довжиною L її температура знижується до кінцевої температури Тк =850°С, при якій окалина досягаю мінімальної межі міцності. Час t, протягом якого фронт температурних збурень поширюється на всю товщину окалини, не викликаючи суттєвого охолодження шару метала, що контактує з нею, прямо пропорційний квадрату товщини окалини d і обернено пропорційний коефіцієнту температуропроводності a окалини (t=0,12d2/a) і складає t=1,08с. З урахуванням часу охолодження окалини і швидкості руху сляба попередньо подачу розпиленого повітря спрямовують на поверхню смуги, яка знаходиться на відстані L=1,08м і окалину охолоджують на цій довжині до кінцевої температури Тк =850°С, що відповідає мінімальній межі міцності окалини sв=0,7МПа (див. Фіг.2). Для р уйнування окалини в зоні удару створюють тиск Р=0,7МПа (див. Фіг.3). Застосування пропонованого способу на діючих прокатних станах не потребує великих витрат і тривалої зупинки прокатного стану і дозволяє без подальшого підвищення робочого тиску води підвищити якість поверхні, що очищається. 5 Комп’ютерна в ерстка А. Крулевський 25776 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
