Проточна частина консольного насоса

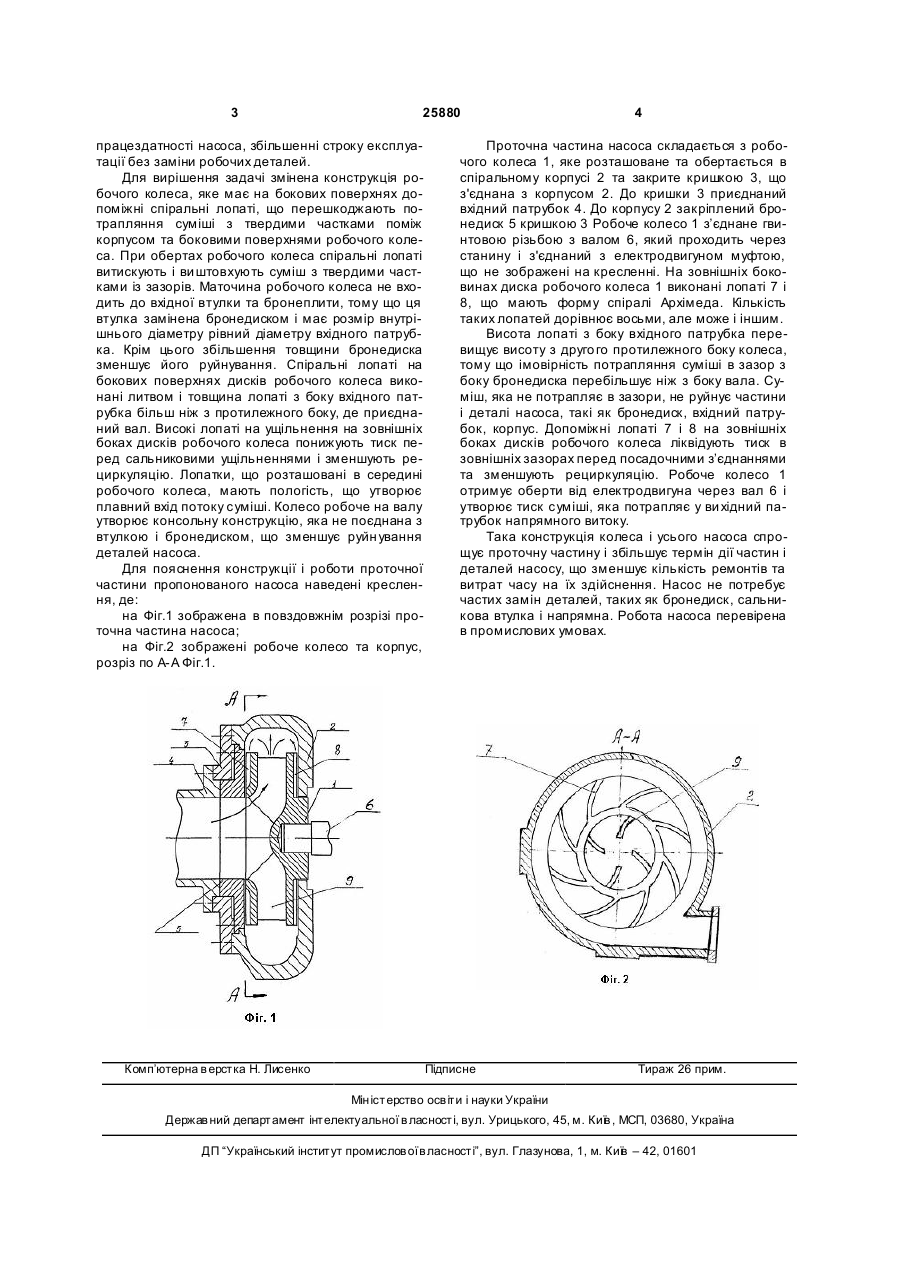

Проточна частина консольного насоса, що складається із спірального корпуса, в якому розташовано робоче колесо, закріплене на валу, бронедиск, кришка та приєднаний до неї вхідний патрубок, яка відрізняється тим, що на зовнішніх бокових поверхнях робочого колеса виконані спіралеподібні лопаті. (19) (21) u200704092 (22) 13.04.2007 (24) 27.08.2007 (46) 27.08.2007, Бюл. № 13, 2007 р. (72) Сідоров Вадим Олександрович (73) Сідоров Вадим Олександрович 3 25880 працездатності насоса, збільшенні строку експлуатації без заміни робочих деталей. Для вирішення задачі змінена конструкція робочого колеса, яке має на бокових поверхнях допоміжні спіральні лопаті, що перешкоджають потрапляння суміші з твердими частками поміж корпусом та боковими поверхнями робочого колеса. При обертах робочого колеса спіральні лопаті витискують і ви штовхують суміш з твердими частками із зазорів. Маточина робочого колеса не входить до вхідної втулки та бронеплити, тому що ця втулка замінена бронедиском і має розмір внутрішнього діаметру рівний діаметру вхідного патрубка. Крім цього збільшення товщини бронедиска зменшує його руйнування. Спіральні лопаті на бокових поверхнях дисків робочого колеса виконані литвом і товщина лопаті з боку вхідного патрубка більш ніж з протилежного боку, де приєднаний вал. Високі лопаті на ущільнення на зовнішніх боках дисків робочого колеса понижують тиск перед сальниковими ущільненнями і зменшують рециркуляцію. Лопатки, що розташовані в середині робочого колеса, мають пологість, що утворює плавний вхід потоку суміші. Колесо робоче на валу утворює консольну конструкцію, яка не поєднана з втулкою і бронедиском, що зменшує руйн ування деталей насоса. Для пояснення конструкції і роботи проточної частини пропонованого насоса наведені креслення, де: на Фіг.1 зображена в повздовжнім розрізі проточна частина насоса; на Фіг.2 зображені робоче колесо та корпус, розріз по А-А Фіг.1. Комп’ютерна в ерстка Н. Лисенко 4 Проточна частина насоса складається з робочого колеса 1, яке розташоване та обертається в спіральному корпусі 2 та закрите кришкою 3, що з'єднана з корпусом 2. До кришки 3 приєднаний вхідний патрубок 4. До корпусу 2 закріплений бронедиск 5 кришкою 3 Робоче колесо 1 з’єднане гвинтовою різьбою з валом 6, який проходить через станину і з'єднаний з електродвигуном муфтою, що не зображені на кресленні. На зовнішніх боковинах диска робочого колеса 1 виконані лопаті 7 і 8, що мають форму спіралі Архімеда. Кількість таких лопатей дорівнює восьми, але може і іншим. Висота лопаті з боку вхідного патрубка перевищує висоту з друго го протилежного боку колеса, тому що імовірність потрапляння суміші в зазор з боку бронедиска перебільшує ніж з боку вала. Суміш, яка не потрапляє в зазори, не руйнує частини і деталі насоса, такі як бронедиск, вхідний патрубок, корпус. Допоміжні лопаті 7 і 8 на зовнішніх боках дисків робочого колеса ліквідують тиск в зовнішніх зазорах перед посадочними з’єднаннями та зменшують рециркуляцію. Робоче колесо 1 отримує оберти від електродвигуна через вал 6 і утворює тиск суміші, яка потрапляє у ви хідний патрубок напрямного витоку. Така конструкція колеса і усього насоса спрощує проточну частину і збільшує термін дії частин і деталей насосу, що зменшує кількість ремонтів та витрат часу на їх здійснення. Насос не потребує частих замін деталей, таких як бронедиск, сальникова втулка і напрямна. Робота насоса перевірена в промислових умовах. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
