Спосіб переобладнання колісного трактора у землерийно-навантажувальну машину

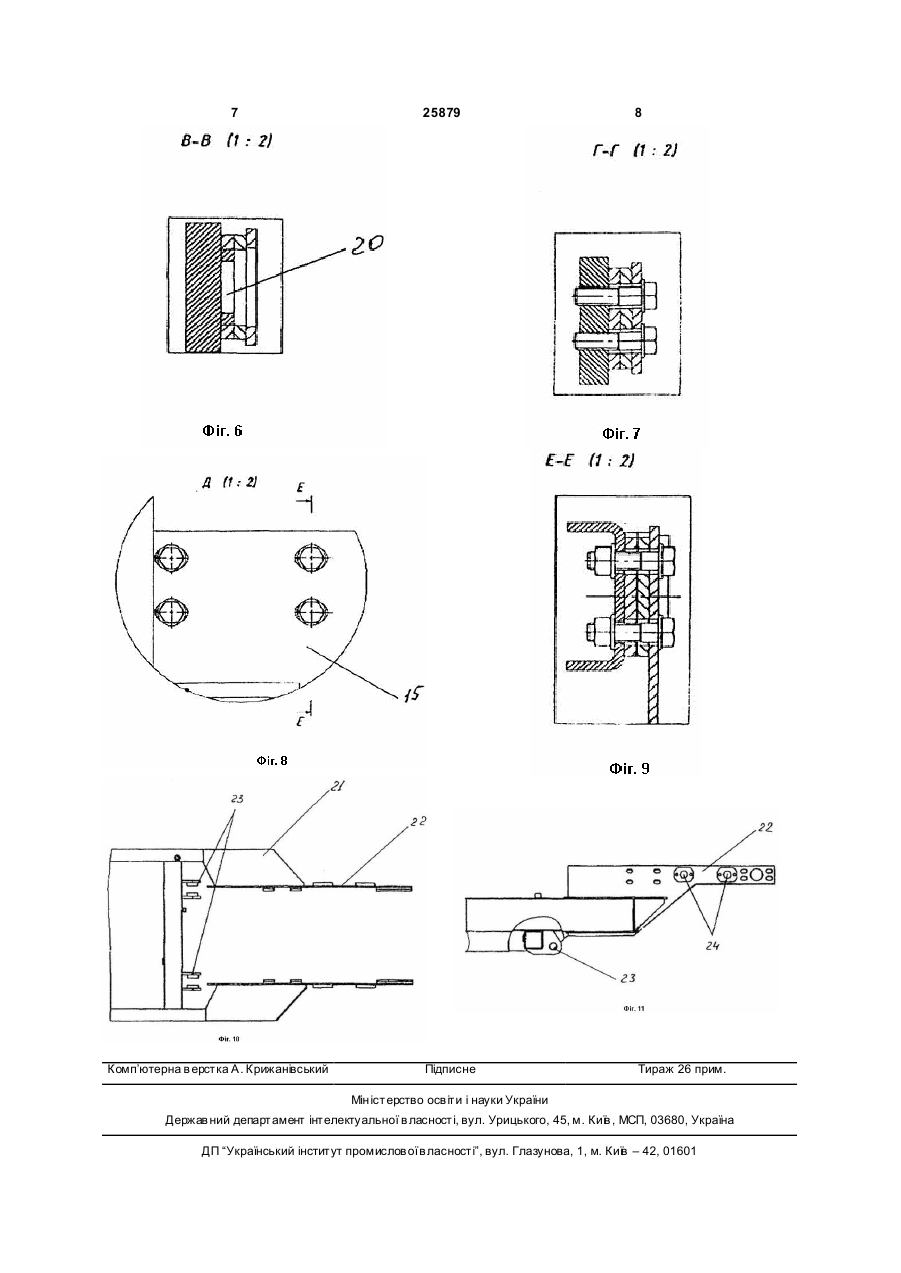

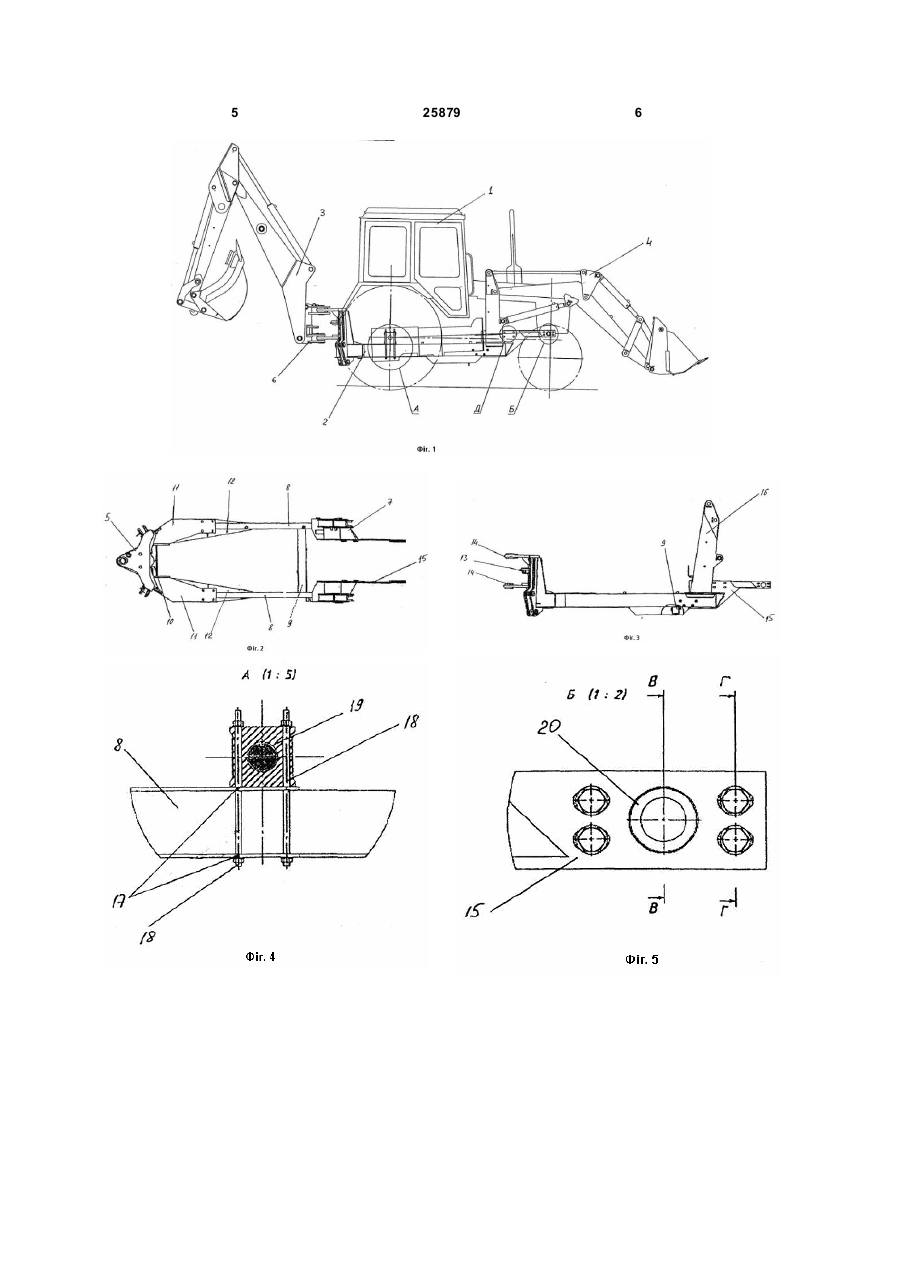

1. Спосіб переобладнання колісного трактора у землерийно-навантажувальну машину, що передбачає встановлення на трактор додаткової опорної рами робочого обладнання, який відрізняється тим, що з трактора демонтують штатний задній пристрій для навішування сільськогосподарського обладнання і передній пристрій противаги, а як опорну раму застосовують раму, що містить дві поздовжні балки, скріплені між собою щонайменше однією поперечною балкою, та вузли для закріплення робочого обладнання, що встановлюється як попереду, так і позаду трактора, які відповідно нерухомо з’єднані з передніми або задніми кінцями поздовжніх балок опорної рами. 2. Спосіб за п. 1, який відрізняється тим, що опорна рама пристосована для закріплення поворотної колонки стріли одноківшового екскаватора. 3. Спосіб за пп. 1, 2, який відрізняється тим, що опорна рама пристосована для закріплення бульдозерного обладнання. U 2 (19) 1 3 25879 4 логом способу, що заявляється. Спосіб також пеФіг.11 - фрагмент опорної рами для переобларедбачає встановлення на трактор додаткової днання у землерийно-навантажувальну машину, опорної рами робочого обладнання, що містить дві що обладнана бульдозером, вигляд збоку; поздовжні балки, які розташовують по боках тракКонкретний приклад способу переобладнання тора ззовні від задніх коліс трактора, та поперечну колісного трактора у землерийно-навантажувальну балку, що з’єднує вказані поздовжні балки, а також машину, що обладнана одноківшевим екскаватостійки для монтажу обладнання навантажувача. ром та фронтальним навантажувачем. Цей спосіб є технологічним, але також має обмеЗ трактора 1 марки "МТЗ 920" демонтують жену галузь застосування і не дозволяє переоблаштатний задній пристрій для навішування сільсьднати трактор в будь-яку іншу машину, окрім фрокогосподарського обладнання та передній принтального навантажувача. стрій противаги (не показано). Після чого за допоВ основу корисної моделі поставлено завданмогою нарізних кріпильних засобів встановлюють ня розробити такий спосіб, що дозволяв би перена трактор 1 заздалегідь виготовлену додаткову робити трактор у землерийно-навантажувальну опорну раму 2 робочого обладнання, а саме ексмашину, що має робоче обладнання різних типів, каватора 3 та навантажувача 4. Рама 2 містить дві яке встановлюється як попереду, так і позаду трапоздовжні балки 8, скріплені між собою передньою ктора. поперечною балкою 9 та задньою поперечною Поставлене завдання вирішується тим, що у балкою 10, вузли 5, 7 для закріплення робочого відомому способі переобладнання колісного тракобладнання, верхні 11 та нижні 12 підсилюючі листора у землерийно-навантажувальну машину, що ти. Вузол 5 слугує для закріплення поворотної копередбачає встановлення на трактор додаткової лонки 6 для екскаватора 3, а вузол 7 - для закріпопорної рами робочого обладнання, відповідно до лення навантажувача 4. корисної моделі, з трактора демонтують штатний Вузол 5 нерухомо приєднаний до задньої позадній пристрій для навішування сільськогоспоперечної балки 10, він містить провушини 13, 14 дарського обладнання і передній пристрій протидля кріплення гідроциліндрів та поворотної колонваги, а як опорну раму застосовують раму, що міски 6 екскаватора 3. тить дві поздовжні балки, скріплені між собою Вузол 7 виконаний у вигляді поєднання перещонайменше однією поперечною балкою, та вузли хідних кронштейнів 15 з отворами (див. Фіг.5, 8 ) для закріплення робочого обладнання, що встанодля закріплення до рами трактора 1 і порталів 16 влюється як попереду, так і позаду трактора, які для закріплення обладнання навантажувача 4. відповідно нерухомо з’єднані з передніми або задЯк показано на Фіг.4 поздовжні балки 8 рами 2 німи кінцями поздовжніх балок опорної рами. мають отвори 17 для закріплення шпильками 18 Спосіб є універсальним, завдяки незначним до корпуса 19 задньої осі трактора 1. конструктивним варіаціям (без зміни технології) На. Фіг.5, 6, 7, 8 показано як кріпиться рама 2 опорна рама може бути пристосована для закріпза допомогою отворів у кронштейнах 15 та звилення поворотної колонки стріли одноківшевого чайних кріпильних засобів до рами трактору 1, а екскаватора, бульдозерного обладнання, обладтакож розвантажувальне приварене зсередини до нання навантажувача, обладнання скрепера, багарами трактора кільце 20 (при перевантажуванні токівшевого екскаватора, бурильного обладнання, працює як штифт на зрізання). обладнання для вдавлювання паль тощо. УніверНа Фіг.10, 11 зображено фрагмент опорної сальність способу поширюється і на великий вибір рами 2 для переобладнання у землерийнотракторів, що можуть бути переобладнані, напринавантажувальну машину, що обладнана бульдоклад це можуть бути трактори марок: "МТЗ 900", зером. Вузол 21 кріплення бульдозерного облад"МТЗ 920", "МТЗ 95О”,"МТЗ 82.2", "МТЗ 1221", нання (не показане) виконаний у вигляді поєднан"ХТЗ Т-6020”, "ЮМЗ 6" тощо. ня кронштейнів 22 для закріплення до рами Ілюстрації і конкретні приклади підтверджують трактора 1 (аналогічно кронштейнам 15) та кронможливість здійснення способу. Суть пояснюється штейнів 23 для закріплення бульдозерного обладза допомогою креслень, де зображено: нання. В кронштейнах 22 виконано додаткові Фіг.1 - загальний вигляд трактора, що переоботвори 24 для закріплення дишла бульдозерного ладнаний згідно цьому способу у землерийнообладнання. Спосіб здійснюють аналогічно пернавантажувальну машину, що обладнана одноківшому варіанту. Невеликі конструктивні зміни у шевим екскаватором та фронтальним навантажуконструкції вузлів рами дозволяють здійснити у вачем; вказаний спосіб переобладнання придатного до Фіг.2 - опорна рама цієї машини в плані; цього колісного трактора ("МТЗ 900", "МТЗ 920", Фіг.3 - опорна рама цієї машини, вигляд збоку; "МТЗ 950","МТЗ 82.2", "МТЗ 1221", "ХТЗ Т-6020", Фіг.4 - збільшений вигляд А Фіг.1; "ЮМЗ 6" тощо) у землерийно-навантажувальну Фіг.5 - збільшений вигляд Б Фіг.1; машину, що містить обладнання скрепера, багатоФіг.6 - розріз В-В вигляду Б Фіг.5; ківшевого екскаватора, бурильного обладнання Фіг.7 - розріз Г-Г вигляду Б Фіг.5; або обладнання для вдавлювання паль. Таким Фіг.8 - збільшений вигляд Д Фіг.1; чином спосіб дозволяє переробити трактор у земФіг.9 - розріз Е-Е вигляду Д Фіг.8; лерийно-навантажувальну машину, що має робоче Фіг.10 - фрагмент опорної рами для переоблаобладнання різних типів, що встановлюється як днання у землерийно-навантажувальну машину, попереду, так і позаду трактора. що обладнана бульдозером, в плані; 5 25879 6 7 Комп’ютерна в ерстка А. Крижанівський 25879 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
