Шнековідцентровий ступінь насоса
Номер патенту: 10034
Опубліковано: 17.10.2005
Автори: Жуков Валентин Михайлович, Куценко Валентина Олександрівна, Авдєєнко Володимир Петрович, Візенков Григорій Васильович, Скриннік Юрій Ніколаєвіч
Формула / Реферат
Шнековідцентровий ступінь насоса, що включає передвключене осьове колесо і встановлене перед ним на одному валу додаткове осьове колесо, який відрізняється тим, що вказане передвключене колесо складається з втулки, на поверхні якої виконана гвинтова лопать, перпендикулярна поверхні втулки, і на тильній поверхні якої виконаний виступ, який розташований перед зоною кавітаційного руйнування і має найбільшу висоту в зоні зовнішнього діаметра колеса, що поступово зменшується до нуля до поверхні втулки, зовнішній діаметр додаткового осьового колеса дорівнює 0,6-0,85 зовнішнього діаметра передвключеного осьового колеса, причому обидва вказані колеса жорстко закріплені на одному валу без осьових і кутових зміщень відносно вала і один одного, а лопаті в циліндрових перерізах мають профілі з криволінійною середньою лінією, максимальне прогинання якої для поточного перерізу визначається за формулою:
fi max =Iх[0,107-0,19 (Di/Dн.к)+0,108(Di/Dн.к)2],
де fi max - максимальне прогинання середньої лінії профілю в поточному циліндровому перерізі;
І - довжина хорди профілю;
Di - поточний діаметр циліндрового перерізу;
Dн.к - зовнішній діаметр колеса.
Текст

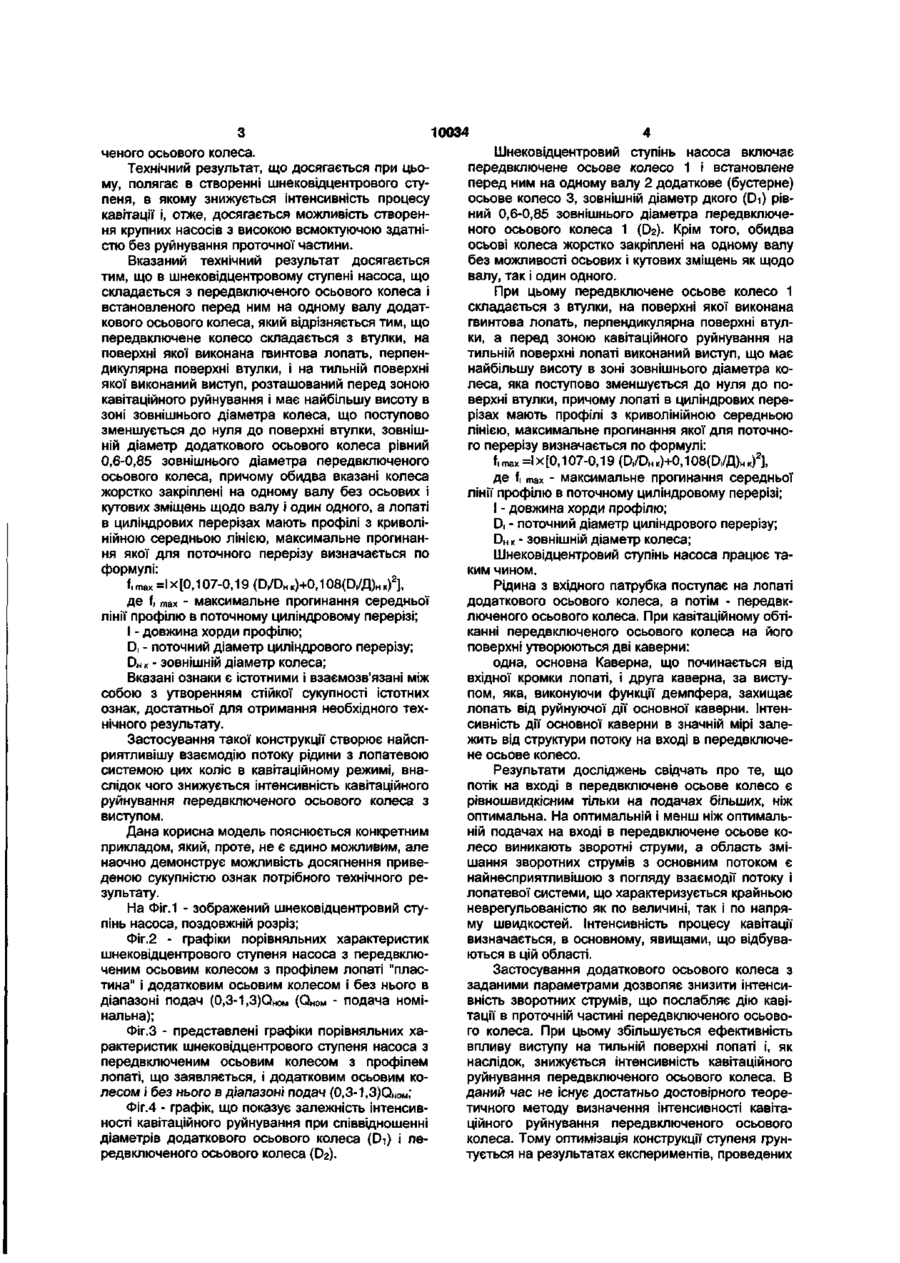

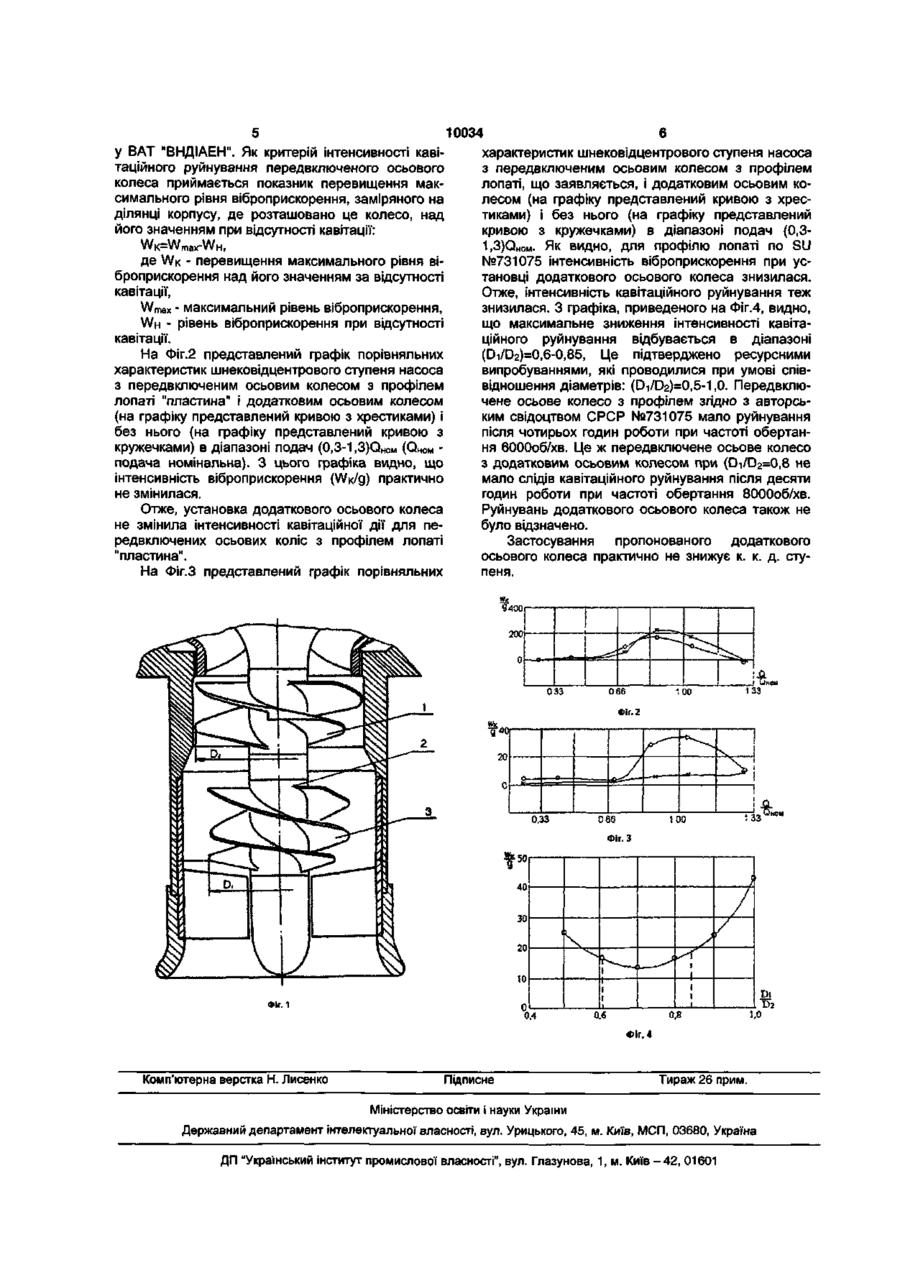

Шнековідцентровий ступінь насоса, що включає передвключене осьове колесо і встановлене перед ним на одному валу додаткове осьове колесо, який відрізняється тим, що вказане передвключене колесо складається з втулки, на поверхні якої виконана гвинтова лопать, перпендикулярна поверхні втулки, і на тильній поверхні якої викона Корисна модель відноситься до галузі насособудування, а саме до шнековідцентрових насосів. Відомий шнековідцентровий насос, що знаходиться в корпусі і містить передвключене осьове колесо (передвключений шнек) і встановлене перед ним на одному валу додаткове осьове колесо (бустерний шнек). Зовнішній діаметр Di передвключеного осьового колеса і зовнішній діаметр D2 додаткового осьового колеса виконані у співвідношенні 0,925
ДивитисяДодаткова інформація
Назва патенту англійськоюAuger-centrifugal stage of a pump
Автори англійськоюZhukov Valentyn Mykhailovych, Kutsenko Valentyna Oleksandrivna
Назва патенту російськоюШнекоцентробежная ступень насоса
Автори російськоюЖуков Валентин Михайлович, Куценко Валентина Александровна, Скрынник Юрий Николаевич
МПК / Мітки
МПК: F04D 29/66
Мітки: насоса, шнековідцентровий, ступінь
