Пристрій для накачування лазера концентрованим сонячним випромінюванням

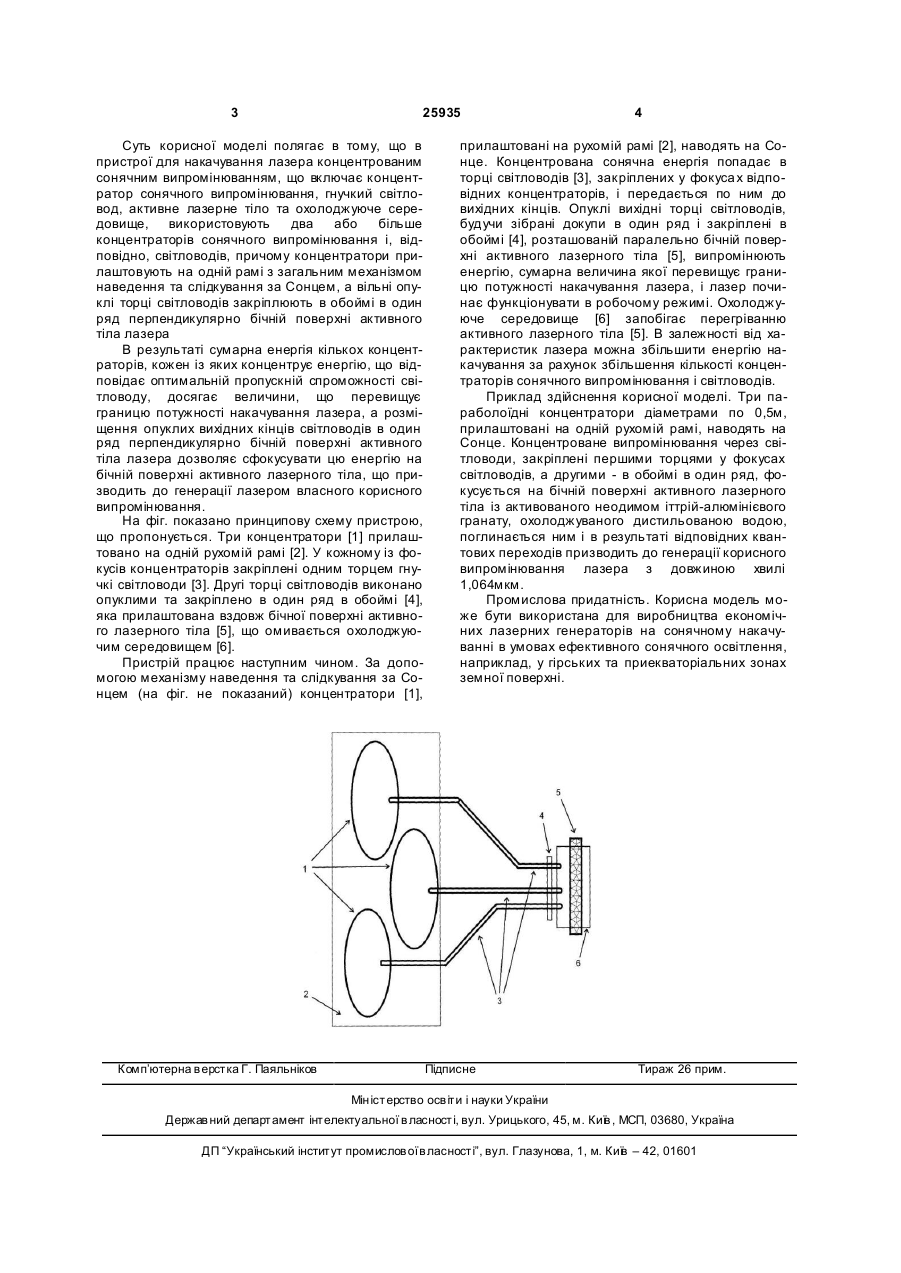

Пристрій для накачування лазера концентрованим сонячним випромінюванням, що включає 3 25935 Суть корисної моделі полягає в тому, що в пристрої для накачування лазера концентрованим сонячним випромінюванням, що включає концентратор сонячного випромінювання, гнучкий світловод, активне лазерне тіло та охолоджуюче середовище, використовують два або більше концентраторів сонячного випромінювання і, відповідно, світловодів, причому концентратори прилаштовують на одній рамі з загальним механізмом наведення та слідкування за Сонцем, а вільні опуклі торці світловодів закріплюють в обоймі в один ряд перпендикулярно бічній поверхні активного тіла лазера В результаті сумарна енергія кількох концентраторів, кожен із яких концентрує енергію, що відповідає оптимальній пропускній спроможності світловоду, досягає величини, що перевищує границю потужності накачування лазера, а розміщення опуклих вихідних кінців світловодів в один ряд перпендикулярно бічній поверхні активного тіла лазера дозволяє сфокусувати цю енергію на бічній поверхні активного лазерного тіла, що призводить до генерації лазером власного корисного випромінювання. На фіг. показано принципову схему пристрою, що пропонується. Три концентратори [1] прилаштовано на одній рухомій рамі [2]. У кожному із фокусів концентраторів закріплені одним торцем гнучкі світловоди [3]. Другі торці світловодів виконано опуклими та закріплено в один ряд в обоймі [4], яка прилаштована вздовж бічної поверхні активного лазерного тіла [5], що омивається охолоджуючим середовищем [6]. Пристрій працює наступним чином. За допомогою механізму наведення та слідкування за Сонцем (на фіг. не показаний) концентратори [1], Комп’ютерна в ерстка Г. Паяльніков 4 прилаштовані на рухомій рамі [2], наводять на Сонце. Концентрована сонячна енергія попадає в торці світловодів [3], закріплених у фокуса х відповідних концентраторів, і передається по ним до вихідних кінців. Опуклі вихідні торці світловодів, будучи зібрані докупи в один ряд і закріплені в обоймі [4], розташованій паралельно бічній поверхні активного лазерного тіла [5], випромінюють енергію, сумарна величина якої перевищує границю потужності накачування лазера, і лазер починає функціонувати в робочому режимі. Охолоджуюче середовище [6] запобігає перегріванню активного лазерного тіла [5]. В залежності від характеристик лазера можна збільшити енергію накачування за рахунок збільшення кількості концентраторів сонячного випромінювання і світловодів. Приклад здійснення корисної моделі. Три параболоїдні концентратори діаметрами по 0,5м, прилаштовані на одній рухомій рамі, наводять на Сонце. Концентроване випромінювання через світловоди, закріплені першими торцями у фокусах світловодів, а другими - в обоймі в один ряд, фокусується на бічній поверхні активного лазерного тіла із активованого неодимом іттрій-алюмінієвого гранату, охолоджуваного дистильованою водою, поглинається ним і в результаті відповідних квантових переходів призводить до генерації корисного випромінювання лазера з довжиною хвилі 1,064мкм. Промислова придатність. Корисна модель може бути використана для виробництва економічних лазерних генераторів на сонячному накачуванні в умовах ефективного сонячного освітлення, наприклад, у гірських та приекваторіальних зонах земної поверхні. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
