П`єзомагнітний тахометр
Номер патенту: 26030
Опубліковано: 27.08.2007
Автори: Шарапов Валерій Михайлович, Марченко Сергій Вікторович, Гуржій Андрій Миколайович
Формула / Реферат
П'єзомагнітний тахометр, що містить ротор із закріпленим на ньому постійним магнітом, статор із закріпленим на ньому п'єзоелементом з двома електродами, підключеними до підсилювача електричних коливань і лічильника імпульсів, причому на п'єзоелементі закріплена пластина з магнітопровідного матеріалу, обернена до магніта ротора, який відрізняється тим, що магніт, який кріпиться до ротора, виконаний у формі циліндра, одна з основ якого зрізана по відношенню до іншої під кутом.
Текст

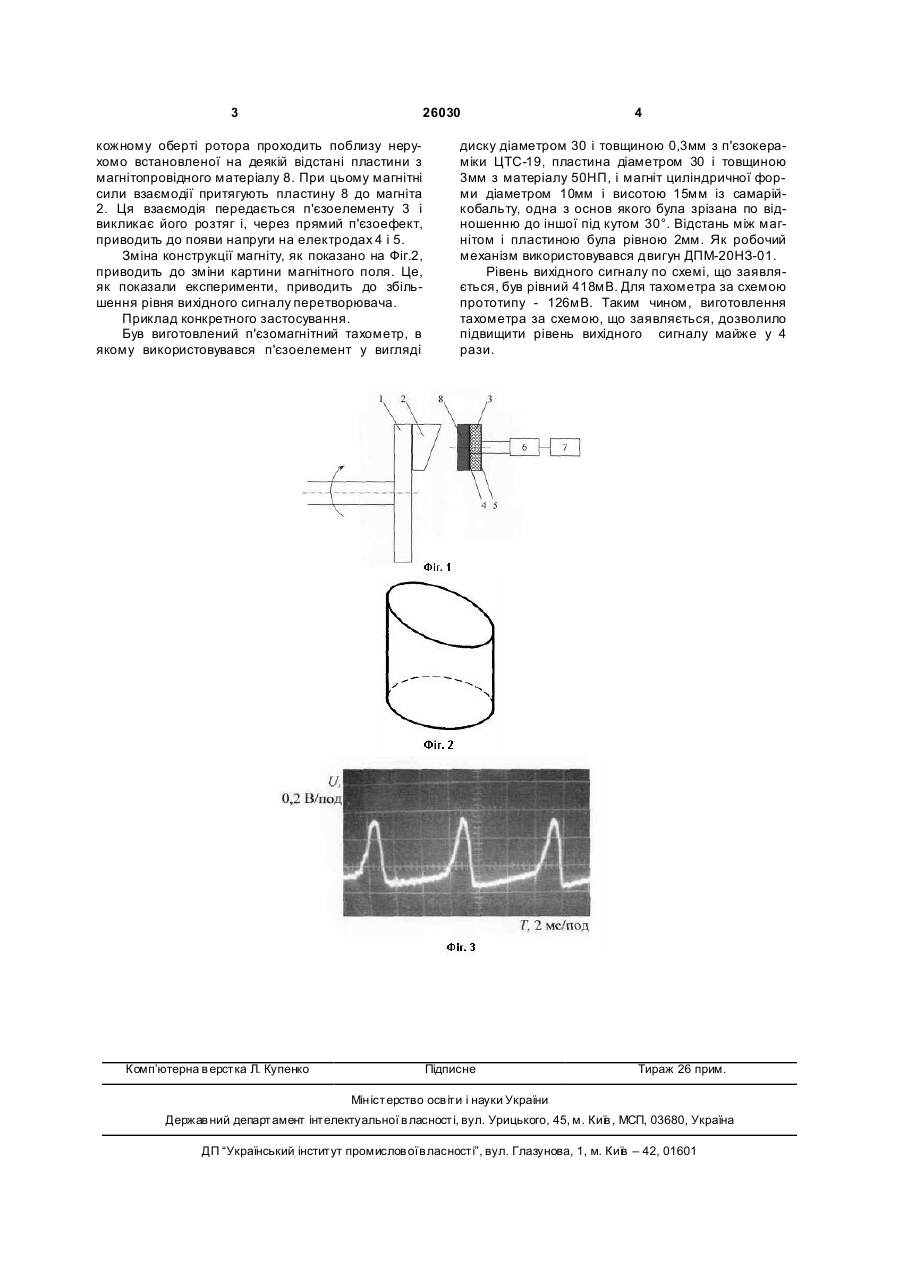

П'єзомагнітний тахометр, що містить ротор із закріпленим на ньому постійним магнітом, статор 3 26030 кожному оберті ротора проходить поблизу нерухомо встановленої на деякій відстані пластини з магнітопровідного матеріалу 8. При цьому магнітні сили взаємодії притягують пластину 8 до магніта 2. Ця взаємодія передається п'єзоелементу 3 і викликає його розтяг і, через прямий п'єзоефект, приводить до появи напруги на електродах 4 і 5. Зміна конструкції магніту, як показано на Фіг.2, приводить до зміни картини магнітного поля. Це, як показали експерименти, приводить до збільшення рівня вихідного сигналу перетворювача. Приклад конкретного застосування. Був виготовлений п'єзомагнітний тахометр, в якому використовувався п'єзоелемент у вигляді Комп’ютерна в ерстка Л. Купенко 4 диску діаметром 30 і товщиною 0,3мм з п'єзокераміки ЦТС-19, пластина діаметром 30 і товщиною 3мм з матеріалу 50НП, і магніт циліндричної форми діаметром 10мм і висотою 15мм із самарійкобальту, одна з основ якого була зрізана по відношенню до іншої під кутом 30°. Відстань між магнітом і пластиною була рівною 2мм. Як робочий механізм використовувався двигун ДПМ-20НЗ-01. Рівень вихідного сигналу по схемі, що заявляється, був рівний 418мВ. Для тахометра за схемою прототипу - 126мВ. Таким чином, виготовлення тахометра за схемою, що заявляється, дозволило підвищити рівень вихідного сигналу майже у 4 рази. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezomagnetic tachometer
Автори англійськоюSharapov Valeriy Mykhaylovych, Hurzhii Andrii Mykolaiovych
Назва патенту російськоюПьезомагнитный тахометр
Автори російськоюШарапов Валерий Михайлович, Гуржий Андрей Николаевич
МПК / Мітки
МПК: G01P 3/42
Мітки: п'єзомагнітний, тахометр
