П’єзомагнітний тахометр
Номер патенту: 26016
Опубліковано: 27.08.2007
Автори: Шарапов Валерій Михайлович, Марченко Сергій Вікторович, Гуржій Андрій Миколайович
Формула / Реферат
П'єзомагнітний тахометр, який містить ротор із закріпленим на ньому постійним магнітом, статор із закріпленим на ньому п'єзоелементом з двома електродами, підключеними до підсилювача електричних коливань і лічильника імпульсів, причому на п'єзоелементі закріплена пластина з магнітопровідного матеріалу, повернена до магніта ротора, який відрізняється тим, що магніт, закріплений на роторі, виконаний у формі циліндра, одна з основ якого зрізана з двох боків по відношенню до осьової лінії.
Текст

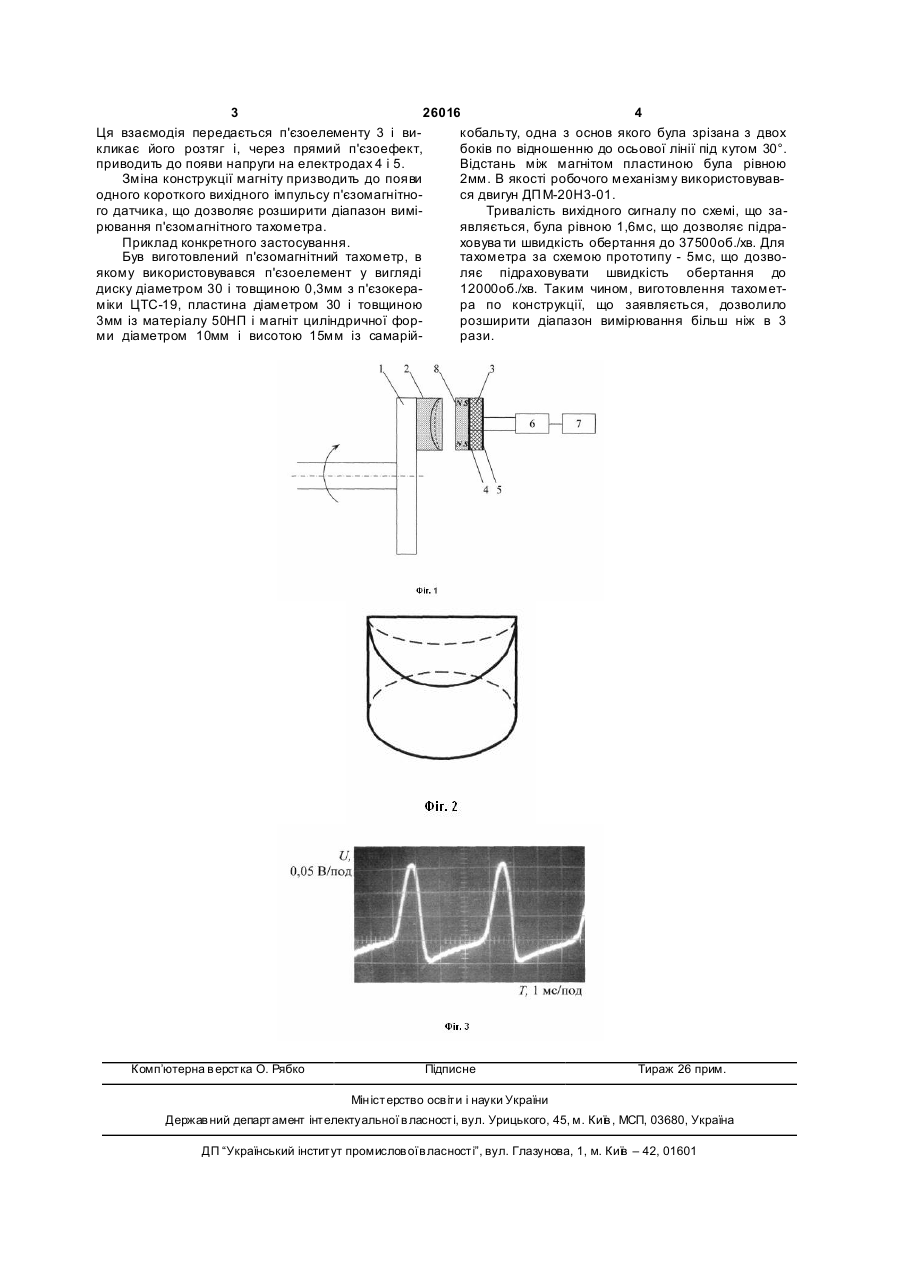

П'єзомагнітний тахометр, який містить ротор із закріпленим на ньому постійним магнітом, статор 3 26016 4 Ця взаємодія передається п'єзоелементу 3 і викобальту, одна з основ якого була зрізана з двох кликає його розтяг і, через прямий п'єзоефект, боків по відношенню до осьової лінії під кутом 30°. приводить до появи напруги на електродах 4 і 5. Відстань між магнітом пластиною була рівною Зміна конструкції магніту призводить до появи 2мм. В якості робочого механізму використовуваводного короткого вихідного імпульсу п'єзомагнітнося двигун ДП М-20Н3-01. го датчика, що дозволяє розширити діапазон виміТривалість вихідного сигналу по схемі, що зарювання п'єзомагнітного тахометра. являється, була рівною 1,6мс, що дозволяє підраПриклад конкретного застосування. ховува ти швидкість обертання до 37500об./хв. Для Був виготовлений п'єзомагнітний тахометр, в тахометра за схемою прототипу - 5мс, що дозвоякому використовувався п'єзоелемент у вигляді ляє підраховувати швидкість обертання до диску діаметром 30 і товщиною 0,3мм з п'єзокера12000об./хв. Таким чином, виготовлення тахометміки ЦТС-19, пластина діаметром 30 і товщиною ра по конструкції, що заявляється, дозволило 3мм із матеріалу 50НП і магніт циліндричної форрозширити діапазон вимірювання більш ніж в 3 ми діаметром 10мм і висотою 15мм із самарійрази. Комп’ютерна в ерстка О. Рябко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezomagnetic tachometer
Автори англійськоюSharapov Valeriy Mykhaylovych, Hurzhii Andrii Mykolaiovych
Назва патенту російськоюПьезомагнитный тахометр
Автори російськоюШарапов Валерий Михайлович, Гуржий Андрей Николаевич
МПК / Мітки
МПК: G01P 3/42
Мітки: тахометр, п'єзомагнітний
