Автокомпенсаційний вимірник фізичних величин

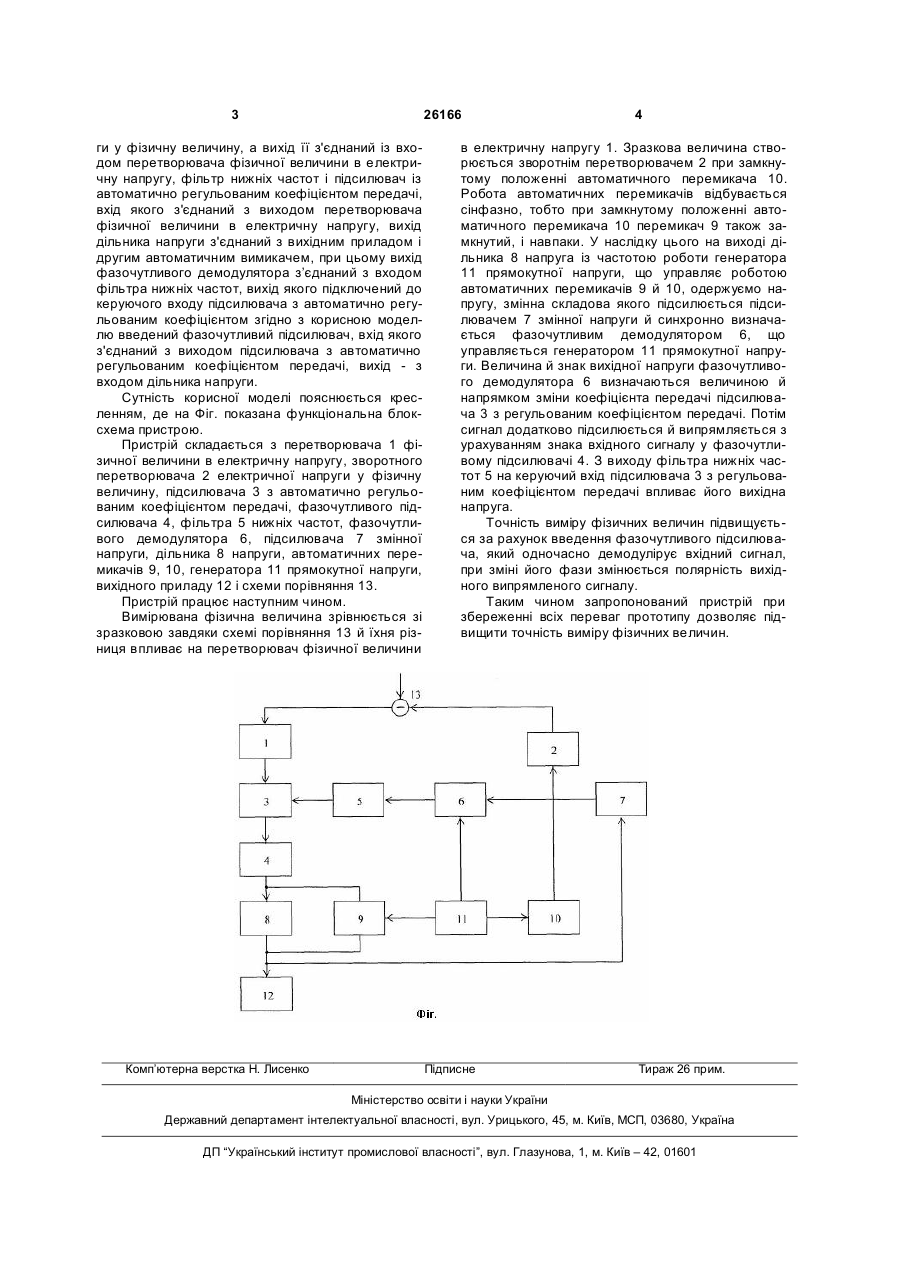

Автокомпенсаційний вимірник фізичних величин, що містить перетворювач фізичної величини в електричну напругу, подільник напруги, зашунтований автоматичним вимикачем, підсилювач змінної напруги, вхід якого з'єднаний з виходом подільника напруги, а вихід його з'єднаний із входом фазочутливого демодулятора, керуючі входи обох автоматичних вимикачів і фазочутливого демодулятора з'єднані з генератором прямокутної напру 3 26166 ги у фізичну величину, а вихід її з'єднаний із входом перетворювача фізичної величини в електричну напругу, фільтр нижніх частот і підсилювач із автоматично регульованим коефіцієнтом передачі, вхід якого з'єднаний з виходом перетворювача фізичної величини в електричну напругу, вихід дільника напруги з'єднаний з вихідним приладом і другим автоматичним вимикачем, при цьому вихід фазочутливого демодулятора з’єднаний з входом фільтра нижніх частот, вихід якого підключений до керуючого входу підсилювача з автоматично регульованим коефіцієнтом згідно з корисною моделлю введений фазочутливий підсилювач, вхід якого з'єднаний з виходом підсилювача з автоматично регульованим коефіцієнтом передачі, вихід - з входом дільника напруги. Сутність корисної моделі пояснюється кресленням, де на Фіг. показана функціональна блоксхема пристрою. Пристрій складається з перетворювача 1 фізичної величини в електричну напругу, зворотного перетворювача 2 електричної напруги у фізичну величину, підсилювача 3 з автоматично регульованим коефіцієнтом передачі, фазочутливого підсилювача 4, фільтра 5 нижніх частот, фазочутливого демодулятора 6, підсилювача 7 змінної напруги, дільника 8 напруги, автоматичних перемикачів 9, 10, генератора 11 прямокутної напруги, вихідного приладу 12 і схеми порівняння 13. Пристрій працює наступним чином. Вимірювана фізична величина зрівнюється зі зразковою завдяки схемі порівняння 13 й їхня різниця впливає на перетворювач фізичної величини Комп’ютерна верстка Н. Лисенко 4 в електричну напругу 1. Зразкова величина створюється зворотнім перетворювачем 2 при замкнутому положенні автоматичного перемикача 10. Робота автоматичних перемикачів відбувається сінфазно, тобто при замкнутому положенні автоматичного перемикача 10 перемикач 9 також замкнутий, і навпаки. У наслідку цього на виході дільника 8 напруга із частотою роботи генератора 11 прямокутної напруги, що управляє роботою автоматичних перемикачів 9 й 10, одержуємо напругу, змінна складова якого підсилюється підсилювачем 7 змінної напруги й синхронно визначається фазочутливим демодулятором 6, що управляється генератором 11 прямокутної напруги. Величина й знак вихідної напруги фазочутливого демодулятора 6 визначаються величиною й напрямком зміни коефіцієнта передачі підсилювача 3 з регульованим коефіцієнтом передачі. Потім сигнал додатково підсилюється й випрямляється з урахуванням знака вхідного сигналу у фазочутливому підсилювачі 4. З виходу фільтра нижніх частот 5 на керуючий вхід підсилювача 3 з регульованим коефіцієнтом передачі впливає його вихідна напруга. Точність виміру фізичних величин підвищується за рахунок введення фазочутливого підсилювача, який одночасно демодулірує вхідний сигнал, при зміні його фази змінюється полярність вихідного випрямленого сигналу. Таким чином запропонований пристрій при збереженні всіх переваг прототипу дозволяє підвищити точність виміру фізичних величин. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
