Випарний охолоджувач непрямого типу

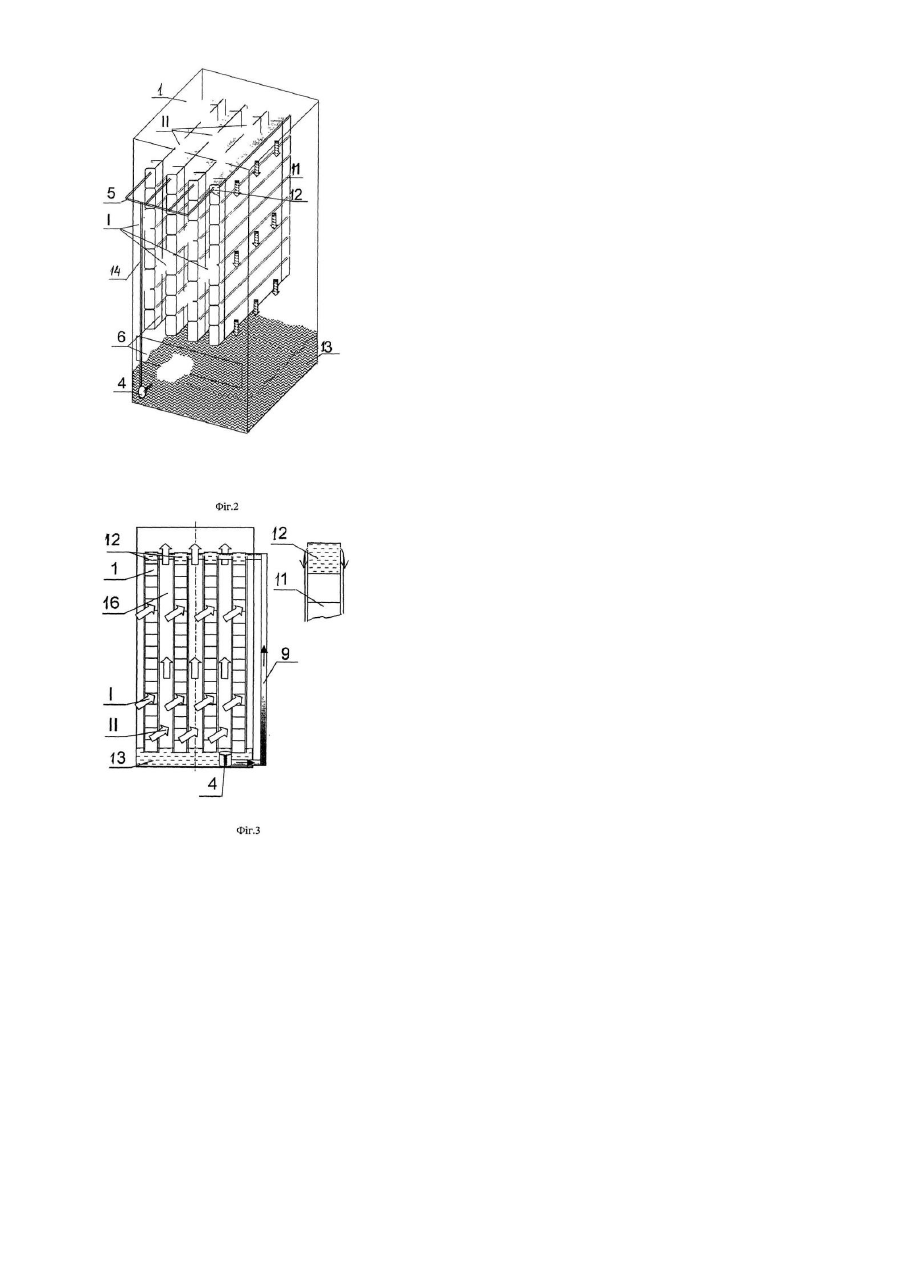

Винахід відноситься до теплообмінних апаратів, які використовуються для непрямого випарного охолодження повітря, в установках кондиціонування і вентиляції. Відомий випарний охолоджувач непрямого типу [А.С №1113641 A, F24F3/14, F28С3/06], що складається з корпусу, в якому знаходяться насадка, що включає канали для руху основного повітряного потоку і канали для руху допоміжного повітряного потоку, теплообмінник, вентилятор, піддон, насос, трубопровод, а також розподільник рідини в області руху допоміжного повітряного потоку. Недоліком відомого пристрою є збільшені габарити апарату і значні енергетичні витрати при невисокій ефективності. Мета винаходу - інтенсифікація процесів тепло- і масообміну і зниження енерговитрат на організацію виробництва. Поставлена мета досягається тим, що канали для руху основного повітряного потоку представлені вертикальним елементом стільникової (багатоканальної) структури, у верхньому каналі якого розміщений розподільник рідини, що забезпечує розподіл рідини по зовнішній поверхні елемента, а в міжелементному просторі рухається допоміжний повітряний потік у прямому контакті зі стікаючою водяною плівкою, при цьому елементи розташовані вертикально і на відстані один від одного, що знаходяться у співвідношенні до ширини елемента 0,6-1,4. Співвідношення ширини каналу допоміжного потоку до ширини елементу може коливатися в діапазоні від 0,6 до 1,4 і вибір цього співвідношення зв'язаний зі співвідношенням витрат основного і допоміжного потоків. Наприклад, у випадку використання одного загального вентилятора це співвідношення доцільно мати 1; у випадку автономних вентиляторів це співвідношення може варіюватися в залежності від необхідної ефективності охолодження. Зовнішня поверхня елементів постачена виступами чи западинами регулярної шорсткості, розташованими паралельно друг від друга і поперечно стікаючої рідини; а також частково або цілком вкрита тонким шаром капілярного пористого матеріалу; на вході повітряного потоку встановлений повітряний теплообмінник попереднього охолодження, у який надходить допоміжний повітряний потік. На Фіг.1 представлена принципова схема випарного охолоджувача непрямого типу. Випарний охолоджувач непрямого типу містить корпус (9), у якому знаходиться апарат непрямого випарного охолодження НВО (1), що складається з «сухої» (2) і «мокрої» (3) частин, теплообмінника (10), вентилятора (8), піддону (5), насосу (4), тр убопроводу (7), розподільника рідини (6). Елементи насадки (11) (Фіг.2) багатоканальної структури вертикально встановлюються еквідістантно один одному, при цьому простір між елементами (11) створюють порожнини плину допоміжного повітряного потоку (II), а основний повітряний потік (І) рухається усередині каналів елементів. Кожен елемент у верхній частині постачений водорозподільною камерою (12), при цьому елементи розташовані вертикально і на відстані один від одного, що знаходяться в співвідношенні до ширини елемента 0,6-1,4. У нижній частині НВО розташована ємність для води (13) і насос (4), що забезпечує рециркуляцію води по водяному контуру (14) і повітряно-прийомне вікно (15) забезпечує вхід допоміжного повітряного потоку в НВО. По п.4 формули винаходу теплообмінник НВО (10) встановлюється над пакетом насадки НВО для попереднього охолодження повітряного потоку, що надходить. Випарний охолоджувач непрямого типу працює таким способом (Фіг.3). Допоміжний повітряний потік (II) надходить у міжелементний простір (16) НВО, де в прямому контакті зі стікаючою по зовнішніх поверхнях елементів водяною плівкою забезпечує її випарне охолодження і через стінку елемента тепловідвід від основного потоку (І). А вода з ємності (13) насосом (4) по рециркуляціоному водяному контуру (14) надходить у камеру, що розподіляє воду (12) і по зовнішніх поверхнях елементів знову стікає в ємність (13). Даний винахід дозволяє підвищити ефективність процесів тепло- і масообміну і знижує енерговитрати на організацію виробництва.
