Магнітний флокулятор

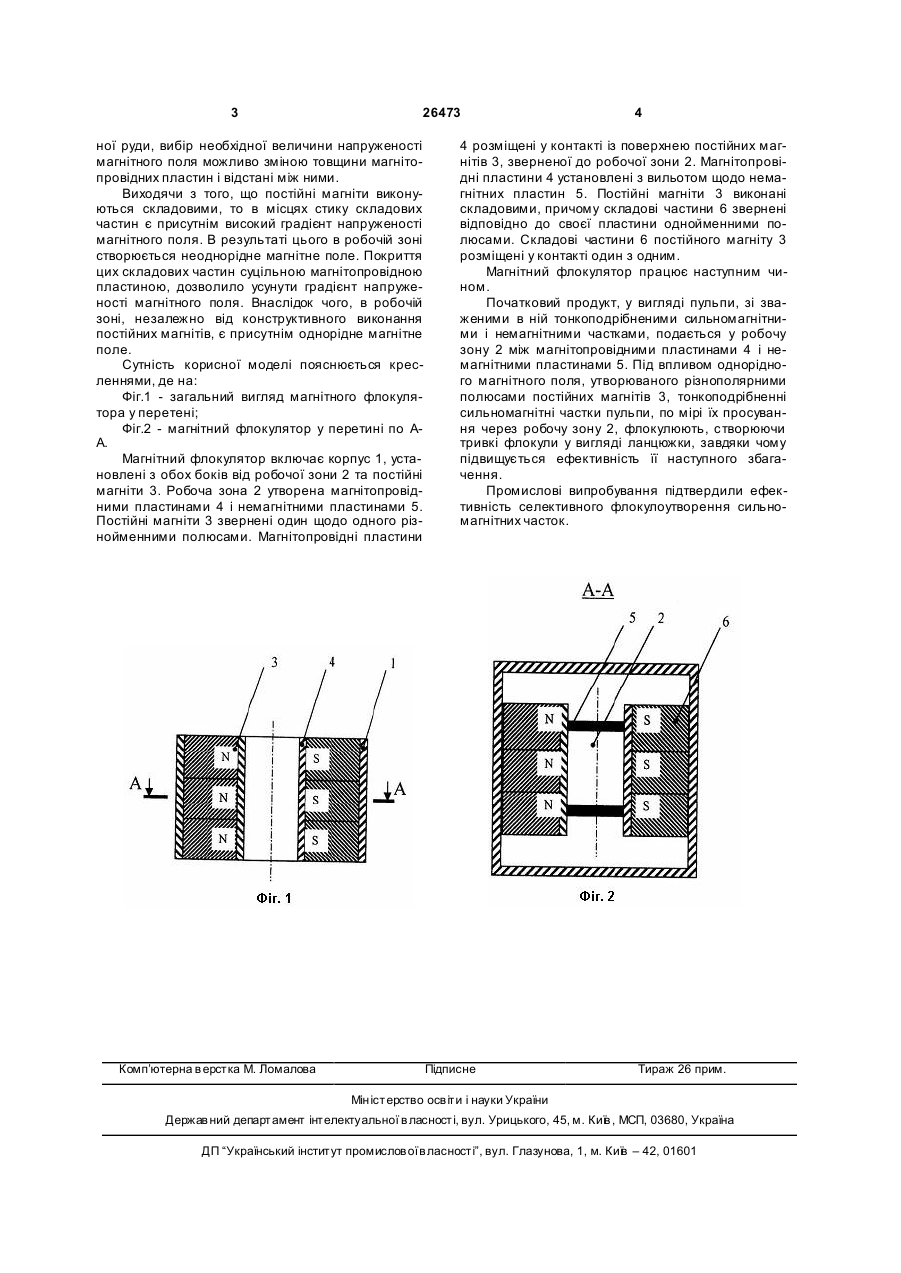

1. Магнітний флокулятор, який включає корпус, робочу зону, з обох боків якої установлені постійні магніти, повернені один до одного різнойменними полюсами, який відрізняється тим, що 3 26473 ної руди, вибір необхідної величини напруженості магнітного поля можливо зміною товщини магнітопровідних пластин і відстані між ними. Виходячи з того, що постійні магніти виконуються складовими, то в місцях стику складових частин є присутнім високий градієнт напруженості магнітного поля. В результаті цього в робочій зоні створюється неоднорідне магнітне поле. Покриття цих складових частин суцільною магнітопровідною пластиною, дозволило усунути градієнт напруженості магнітного поля. Внаслідок чого, в робочій зоні, незалежно від конструктивного виконання постійних магнітів, є присутнім однорідне магнітне поле. Сутність корисної моделі пояснюється кресленнями, де на: Фіг.1 - загальний вигляд магнітного флокулятора у перетені; Фіг.2 - магнітний флокулятор у перетині по АА. Магнітний флокулятор включає корпус 1, установлені з обох боків від робочої зони 2 та постійні магніти 3. Робоча зона 2 утворена магнітопровідними пластинами 4 і немагнітними пластинами 5. Постійні магніти 3 звернені один щодо одного різнойменними полюсами. Магнітопровідні пластини Комп’ютерна в ерстка М. Ломалова 4 4 розміщені у контакті із поверхнею постійних магнітів 3, зверненої до робочої зони 2. Магнітопровідні пластини 4 установлені з вильотом щодо немагнітних пластин 5. Постійні магніти 3 виконані складовими, причому складові частини 6 звернені відповідно до своєї пластини однойменними полюсами. Складові частини 6 постійного магніту 3 розміщені у контакті один з одним. Магнітний флокулятор працює наступним чином. Початковий продукт, у вигляді пульпи, зі зваженими в ній тонкоподрібненими сильномагнітними і немагнітними частками, подається у робочу зону 2 між магнітопровідними пластинами 4 і немагнітними пластинами 5. Під впливом однорідного магнітного поля, утворюваного різнополярними полюсами постійних магнітів 3, тонкоподрібненні сильномагнітні частки пульпи, по мірі їх просування через робочу зону 2, флокулюють, створюючи тривкі флокули у вигляді ланцюжки, завдяки чому підвищується ефективність її наступного збагачення. Промислові випробування підтвердили ефективність селективного флокулоутворення сильномагнітних часток. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
