Гвинтовий живильник

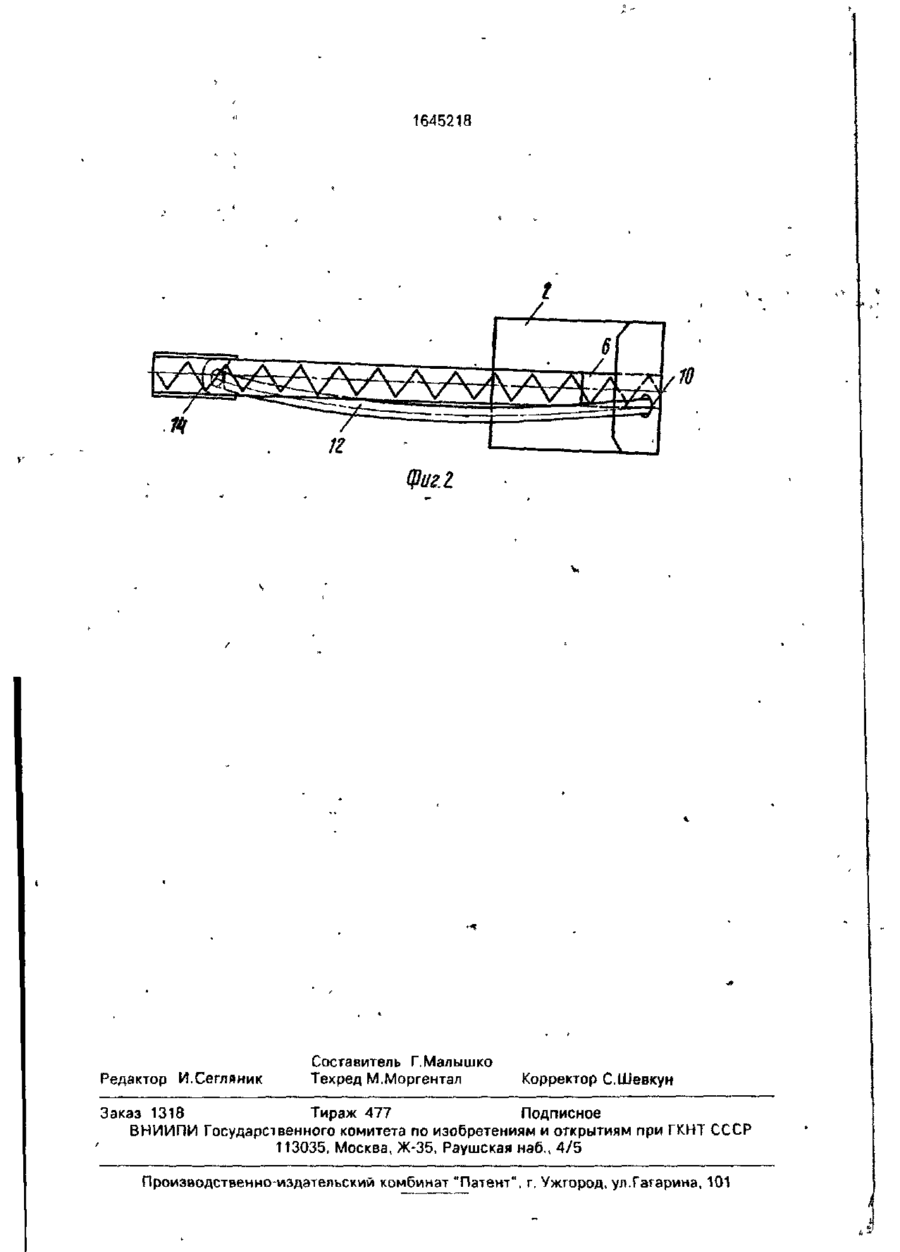

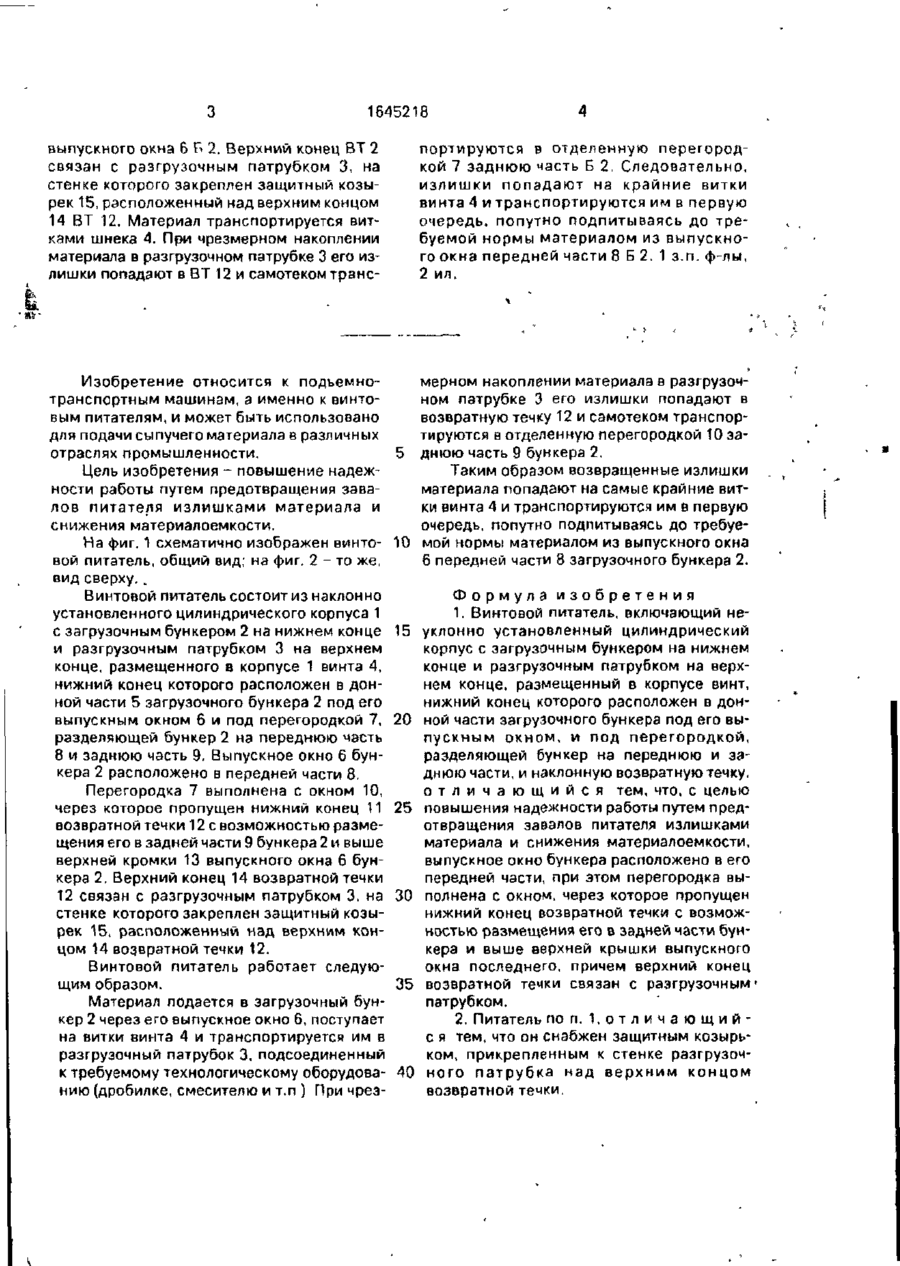

Изобретение относится к подъемнотранспортным машинам, а именно к винто вым питателям и м,б. использовано для подачи сыпучего материала в различных отраслях пром-ти. Цель - повышение надежности работы путем предотвращения завалов питателя излишками материала с снижения материалоем» кости. Винтовой питатель включает наклонно установленный цилиндрический корпус 1 с загрузочным бункером (Б) 2 на нижнем конце и разгрузочным патрубком 3 на верхнем конце и размещенный о корпусе винт 4. Нижний конец винта 4 расположен в дойной части загрузочного Б 2 под его выпускным окном 6 и под перегородкой 7, разделяющей 6 2 из переднюю 8 и заднюю 9 части. Перегородка 7 имеет окно 10, через которое пропущен нижний конец 11 возвратной течки (ВТ) 12 с возможностью размещения его е задней ч&сти 9 Б 2 и выше верхней кромки 13 1645218 выпускного окна 6 Б 2. Верхний конец ВТ 1 связан с разгрузочным патрубком 3, на стенке которого закреплен защитный козырек 15, расположенный над верхним концом 14 ВТ 12. Материал транспортируется витками шнека 4. При чрезмерном накоплении материала в разгрузочном патрубке 3 его излишки попадают в ВТ 12 и самотеком транс портируются в отделенную перегородкой 7 заднюю масть Б 2. Следовательно, излишки попадают на крайние витки винта 4 и транспортируются им в первую очередь, попутно подпитываясь до требуемой нормы материалом из выпускного окна передней части 8 Б 2. 1 з.п. ф-лы, 2 ил. Изобретение относится к подъемнотранспортным машинам, а именно к винтовым питателям, и может быть использовано для подачи сыпучего материала в различных отраслях промышленности. Цель изобретения - повышение надежности работы путем предотвращения завалов питателя излишками материала и снижения материалоемкости. На фиг. 1 схематично изображен винто- 10 вой питатель, общий вид; на фиг. 2 - то же, вид сверху. . Винтовой питатель состоит из наклонно установленного цилиндрического корпуса 1 с загрузочным бункером 2 на нижнем конце 15 и разгрузочным патрубком 3 на верхнем конце, размещенного в корпусе 1 винта 4, нижний конец которого расположен в донной части 5 загрузочного бункера 2 под его выпускным окном 6 и под перегородкой 7, 20 разделяющей бункер 2 на переднюю часть 8 и заднюю часть 9. Выпускное окно 6 бункера 2 расположено в передней части 8. Перегородка 7 выполнена с окном 10, через которое пропущен нижний конец 11 25 возвратной течки 12 с возможностью размещения его в задней части 9 бункера 2 и выше верхней кромки 13 выпускного окна 6 бункера 2. Верхний конец 14 возвратной течки 12 связан с разгрузочным патрубком 3, на 30 стенке которого закреплен защитный козырек 15, расположенный над верхним концом 14 возвратной течки 12. Винтовой питатель работает следующим образом. 35 Материал подается в загрузочный бункер 2 через его выпускное окно 6, поступает на витки винта 4 и транспортируется им в разгрузочный патрубок 3, подсоединенный к требуемому технологическому оборудова- 40 нию {дробилке, смесителю и т.п ) При чрез мерном накоплении материала в разгрузочном патрубке 3 его излишки попадают в возвратную течку 12 и самотеком транспортируются в отделенную перегородкой 10 заднюю часть 9 бункера 2. Таким образом возвращенные излишки материала попадают на самые крайние витки винта 4 и транспортируются им в первую очередь, попутно подпитываясь до требуемой нормы материалом из выпускного окна 6 передней части 8 загрузочного бункера 2. Формула изобретения 1. Винтовой питатель, включающий неуклонно установленный цилиндрический корпус с загрузочным бункером на нижнем конце и разгрузочным патрубком на верхнем конце, размещенный в корпусе винт, нижний конец которого расположен в доиной части загрузочного бункера под его выпускным окном, и под перегородкой, разделяющей бункер на переднюю и заднюю части, и наклонную возвратную течку, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы путем предотвращения завалов питателя излишками материала и снижения материалоемкости, выпускное окно бункера расположено в его передней части, при этом перегородка выполнена с окном, через которое пропущен нижний конец возвратной течки с возможностью размещения его в задней части буикера и выше верхней крышки выпускного окна последнего, причем верхний конец возвратной течки связан с разгрузочным патрубком. 2. Питатель по п. 1 , о т л и ч а ю щ и й с я тем, что он снабжен защитным козырьком, прикрепленным к стенке разгрузочного патрубка над верхним концом возвратной течки. 1645218 Фиг! Редактор И.Сегляник Составитель Г.Малышко Техред М.Моргентал Корректор С.Шевкун Заказ 1318 Тираж 477Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 is* \
