Вставка для теплообмінної труби

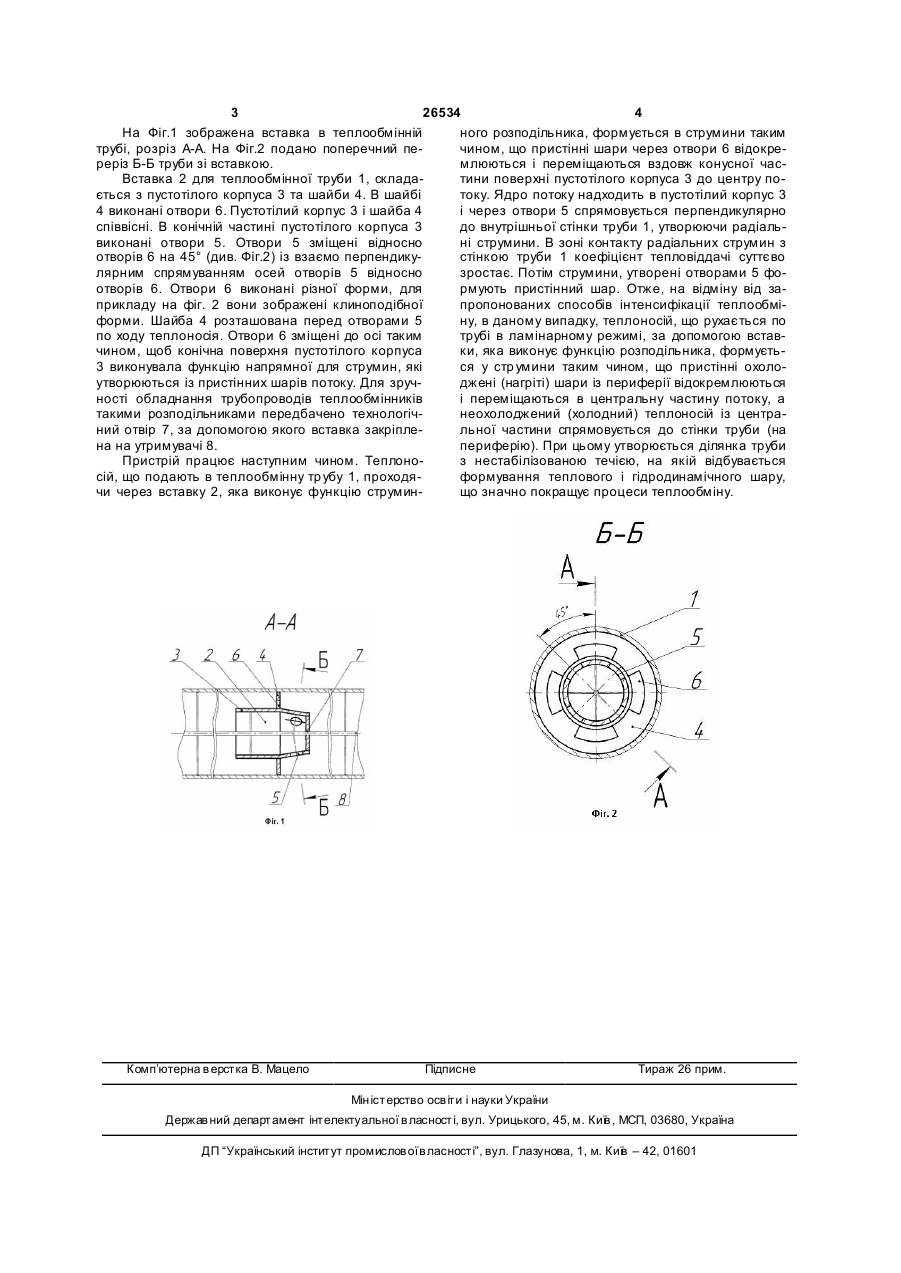

Вставка для теплообмінної труби, яка містить пустотілий корпус, в задній частині якого виконані отвори, шайбу з отворами, причому пустотілий 3 26534 4 На Фіг.1 зображена вставка в теплообмінній ного розподільника, формується в струмини таким трубі, розріз А-А. На Фіг.2 подано поперечний печином, що пристінні шари через отвори 6 відокререріз Б-Б труби зі вставкою. млюються і переміщаються вздовж конусної часВставка 2 для теплообмінної труби 1, складатини поверхні пустотілого корпуса 3 до центру поється з пустотілого корпуса 3 та шайби 4. В шайбі току. Ядро потоку надходить в пустотілий корпус 3 4 виконані отвори 6. Пустотілий корпус 3 і шайба 4 і через отвори 5 спрямовується перпендикулярно співвісні. В конічній частині пустотілого корпуса 3 до внутрішньої стінки труби 1, утворюючи радіальвиконані отвори 5. Отвори 5 зміщені відносно ні струмини. В зоні контакту радіальних струмин з отворів 6 на 45° (див. Фіг.2) із взаємо перпендикустінкою труби 1 коефіцієнт тепловіддачі суттєво лярним спрямуванням осей отворів 5 відносно зростає. Потім струмини, утворені отворами 5 фоотворів 6. Отвори 6 виконані різної форми, для рмують пристінний шар. Отже, на відміну від заприкладу на фіг. 2 вони зображені клиноподібної пропонованих способів інтенсифікації теплообміформи. Шайба 4 розташована перед отворами 5 ну, в даному випадку, теплоносій, що рухається по по ходу теплоносія. Отвори 6 зміщені до осі таким трубі в ламінарному режимі, за допомогою вставчином, щоб конічна поверхня пустотілого корпуса ки, яка виконує функцію розподільника, формуєть3 виконувала функцію напрямної для струмин, які ся у стр умини таким чином, що пристінні охолоутворюються із пристінних шарів потоку. Для зручджені (нагріті) шари із периферії відокремлюються ності обладнання трубопроводів теплообмінників і переміщаються в центральну частину потоку, а такими розподільниками передбачено технологічнеохолоджений (холодний) теплоносій із центраний отвір 7, за допомогою якого вставка закріплельної частини спрямовується до стінки труби (на на на утримувачі 8. периферію). При цьому утворюється ділянка труби Пристрій працює наступним чином. Теплоноз нестабілізованою течією, на якій відбувається сій, що подають в теплообмінну тр убу 1, проходяформування теплового і гідродинамічного шару, чи через вставку 2, яка виконує функцію струминщо значно покращує процеси теплообміну. Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
