Вставка для виливниці

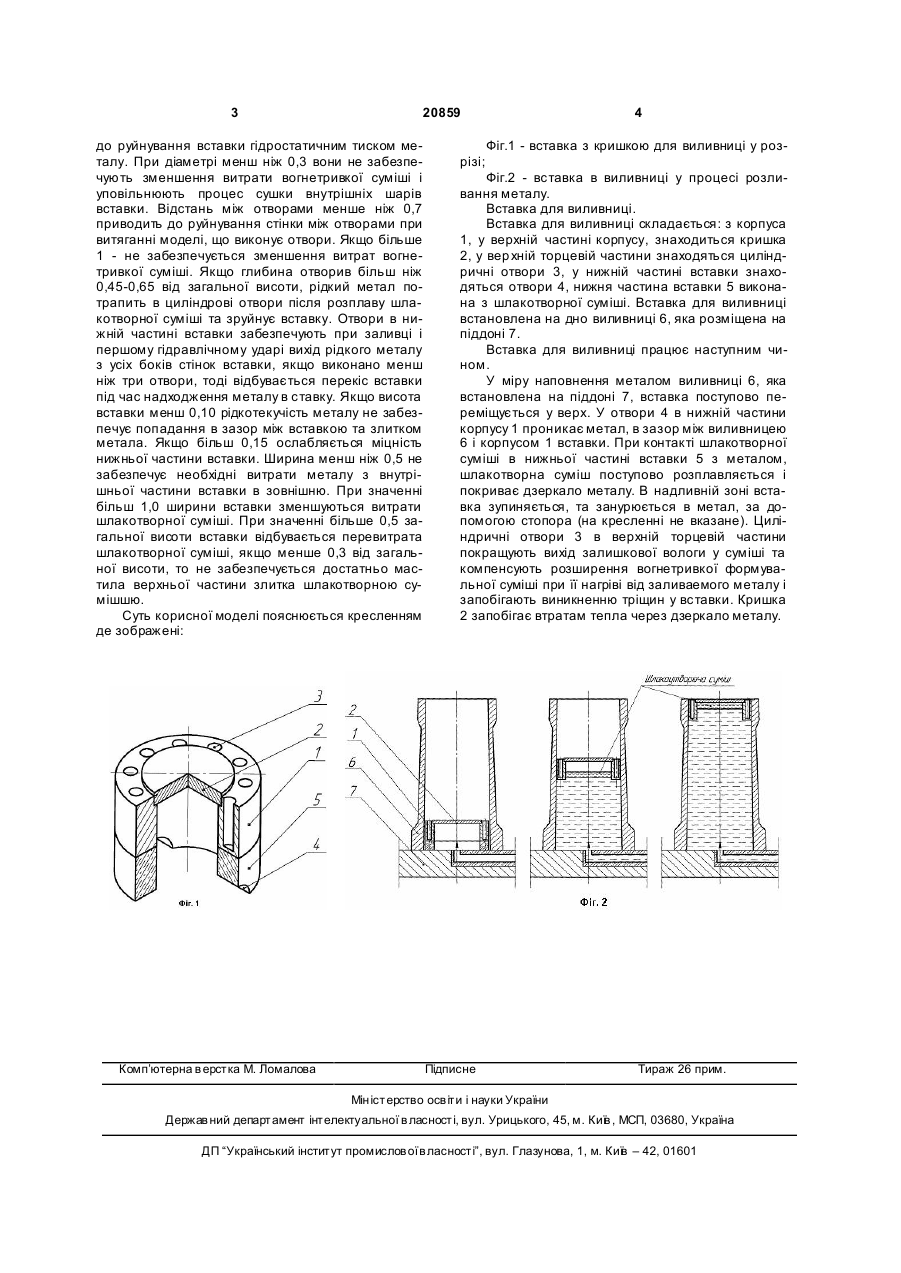

Вставка для виливниці, що містить корпус і кришку у верхній його частині, яка відрізняється тим, що в торці верхньої частини корпуса виконані 3 20859 до руйнування вставки гідростатичним тиском металу. При діаметрі менш ніж 0,3 вони не забезпечують зменшення витрати вогнетривкої суміші і уповільнюють процес сушки внутрішніх шарів вставки. Відстань між отворами менше ніж 0,7 приводить до руйнування стінки між отворами при витяганні моделі, що виконує отвори. Якщо більше 1 - не забезпечується зменшення витрат вогнетривкої суміші. Якщо глибина отворив більш ніж 0,45-0,65 від загальної висоти, рідкий метал потрапить в циліндрові отвори після розплаву шлакотворної суміші та зруйнує вставку. Отвори в нижній частині вставки забезпечують при заливці і першому гідравлічному ударі вихід рідкого металу з усіх боків стінок вставки, якщо виконано менш ніж три отвори, тоді відбувається перекіс вставки під час надходження металу в ставку. Якщо висота вставки менш 0,10 рідкотекучість металу не забезпечує попадання в зазор між вставкою та злитком метала. Якщо більш 0,15 ослабляється міцність нижньої частини вставки. Ширина менш ніж 0,5 не забезпечує необхідні витрати металу з внутрішньої частини вставки в зовнішню. При значенні більш 1,0 ширини вставки зменшуються витрати шлакотворної суміші. При значенні більше 0,5 загальної висоти вставки відбувається перевитрата шлакотворної суміші, якщо менше 0,3 від загальної висоти, то не забезпечується достатньо мастила верхньої частини злитка шлакотворною сумішшю. Суть корисної моделі пояснюється кресленням де зображені: Комп’ютерна в ерстка М. Ломалова 4 Фіг.1 - вставка з кришкою для виливниці у роз різі; Фіг.2 - вставка в виливниці у процесі розливання металу. Вставка для виливниці. Вставка для виливниці складається: з корпуса 1, у верхній частині корпусу, знаходиться кришка 2, у вер хній торцевій частини знаходяться циліндричні отвори 3, у нижній частині вставки знаходяться отвори 4, нижня частина вставки 5 виконана з шлакотворної суміші. Вставка для виливниці встановлена на дно виливниці 6, яка розміщена на піддоні 7. Вставка для виливниці працює наступним чином. У міру наповнення металом виливниці 6, яка встановлена на піддоні 7, вставка поступово переміщується у верх. У отвори 4 в нижній частини корпусу 1 проникає метал, в зазор між виливницею 6 і корпусом 1 вставки. При контакті шлакотворної суміші в нижньої частині вставки 5 з металом, шлакотворна суміш поступово розплавляється і покриває дзеркало металу. В надливній зоні вставка зупиняється, та занурюється в метал, за допомогою стопора (на кресленні не вказане). Циліндричні отвори 3 в верхній торцевій частини покращують вихід залишкової вологи у суміші та компенсують розширення вогнетривкої формувальної суміші при її нагріві від заливаемого металу і запобігають виникненню тріщин у вставки. Кришка 2 запобігає втратам тепла через дзеркало металу. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
