Пристрій для регулювання напруги на трансформаторній підстанції
Номер патенту: 26545
Опубліковано: 25.09.2007
Автори: Йолкін Олександр Сергійович, Коваленко Олександр Іванович, Коваленко Любов Рафаїлівна
Формула / Реферат
Пристрій для регулювання напруги на трансформаторній підстанції, що включає блок живлення, блок керування, вольтододатковий трансформатор, вторинні обмотки якого ввімкнені між вхідними і вихідними виводами пристрою, а секціоновані первинні обмотки через тиристорні ключі зв'язані пофазно з його вхідними виводами, який відрізняється тим, що в нього введені три групи додаткових ключів, причому ключі першої групи ввімкнені між середніми точками фазних первинних обмоток, а ключі другої і третьої груп з'єднують їх початки і кінці у відповідні загальні точки.
Текст

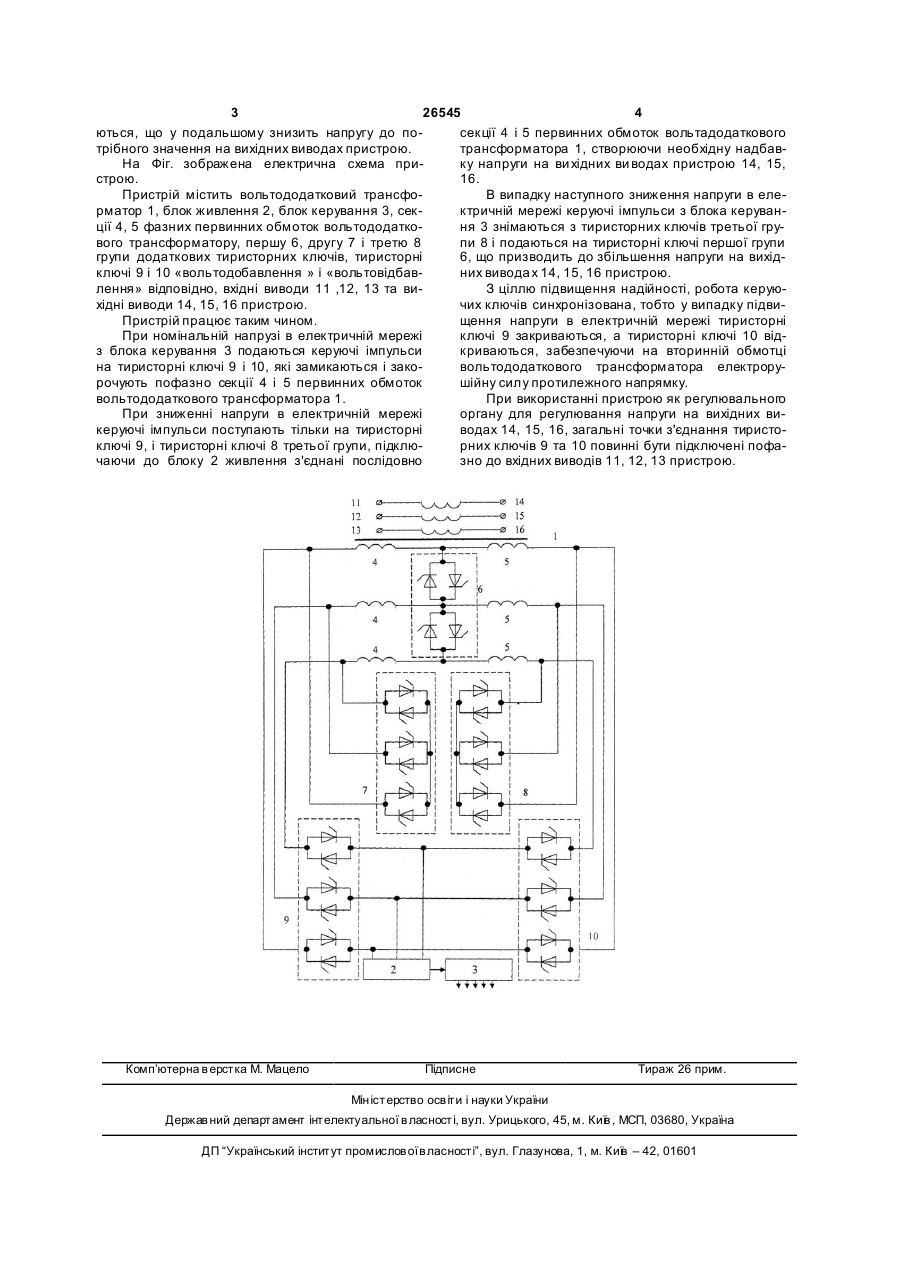

Пристрій для регулювання напруги на трансформаторній підстанції, що включає блок живлен 3 26545 4 ються, що у подальшому знизить напругу до посекції 4 і 5 первинних обмоток вольтадодаткового трібного значення на вихідних виводах пристрою. трансформатора 1, створюючи необхідну надбавНа Фіг. зображена електрична схема прику напруги на ви хідних ви водах пристрою 14, 15, строю. 16. Пристрій містить вольтододатковий трансфоВ випадку наступного зниження напруги в елерматор 1, блок живлення 2, блок керування 3, секктричній мережі керуючі імпульси з блока керуванції 4, 5 фазних первинних обмоток вольтододатконя 3 знімаються з тиристорних ключів третьої грувого трансформатору, першу 6, другу 7 і третю 8 пи 8 і подаються на тиристорні ключі першої групи групи додаткових тиристорних ключів, тиристорні 6, що призводить до збільшення напруги на вихідключі 9 і 10 «вольтодобавлення » і «вольтовідбавних вивода х 14, 15, 16 пристрою. лення» відповідно, вхідні виводи 11 ,12, 13 та виЗ ціллю підвищення надійності, робота керуюхідні виводи 14, 15, 16 пристрою. чих ключів синхронізована, тобто у випадку підвиПристрій працює таким чином. щення напруги в електричній мережі тиристорні При номінальній напрузі в електричній мережі ключі 9 закриваються, а тиристорні ключі 10 відз блока керування 3 подаються керуючі імпульси криваються, забезпечуючи на вторинній обмотці на тиристорні ключі 9 і 10, які замикаються і заковольтододаткового трансформатора електрорурочують пофазно секції 4 і 5 первинних обмоток шійну силу протилежного напрямку. вольтододаткового трансформатора 1. При використанні пристрою як регулювального При зниженні напруги в електричній мережі органу для регулювання напруги на вихідних викеруючі імпульси поступають тільки на тиристорні водах 14, 15, 16, загальні точки з'єднання тиристоключі 9, і тиристорні ключі 8 третьої групи, підклюрних ключів 9 та 10 повинні бути підключені пофачаючи до блоку 2 живлення з'єднані послідовно зно до вхідних виводів 11, 12, 13 пристрою. Комп’ютерна в ерстка М. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for controlling voltage at a transformer station
Автори англійськоюYolkin Оlекsаndr Sеrhііоvусh, Kovalenko Liubov Rafailivna, Kovalenko Oleksandr Ivanovych
Назва патенту російськоюУстройство для регулирования напряжения на трансформаторной подстанции
Автори російськоюЕлкин Александр Сергеевич, Коваленко Любовь Рафаиловна, Коваленко Александр Иванович
МПК / Мітки
МПК: G05F 1/22
Мітки: напруги, регулювання, пристрій, трансформаторний, підстанції
Код посилання
<a href="https://ua.patents.su/2-26545-pristrijj-dlya-regulyuvannya-naprugi-na-transformatornijj-pidstanci.html" target="_blank" rel="follow" title="База патентів України">Пристрій для регулювання напруги на трансформаторній підстанції</a>
