Спосіб визначення вмісту вуглеводнів у повітрі

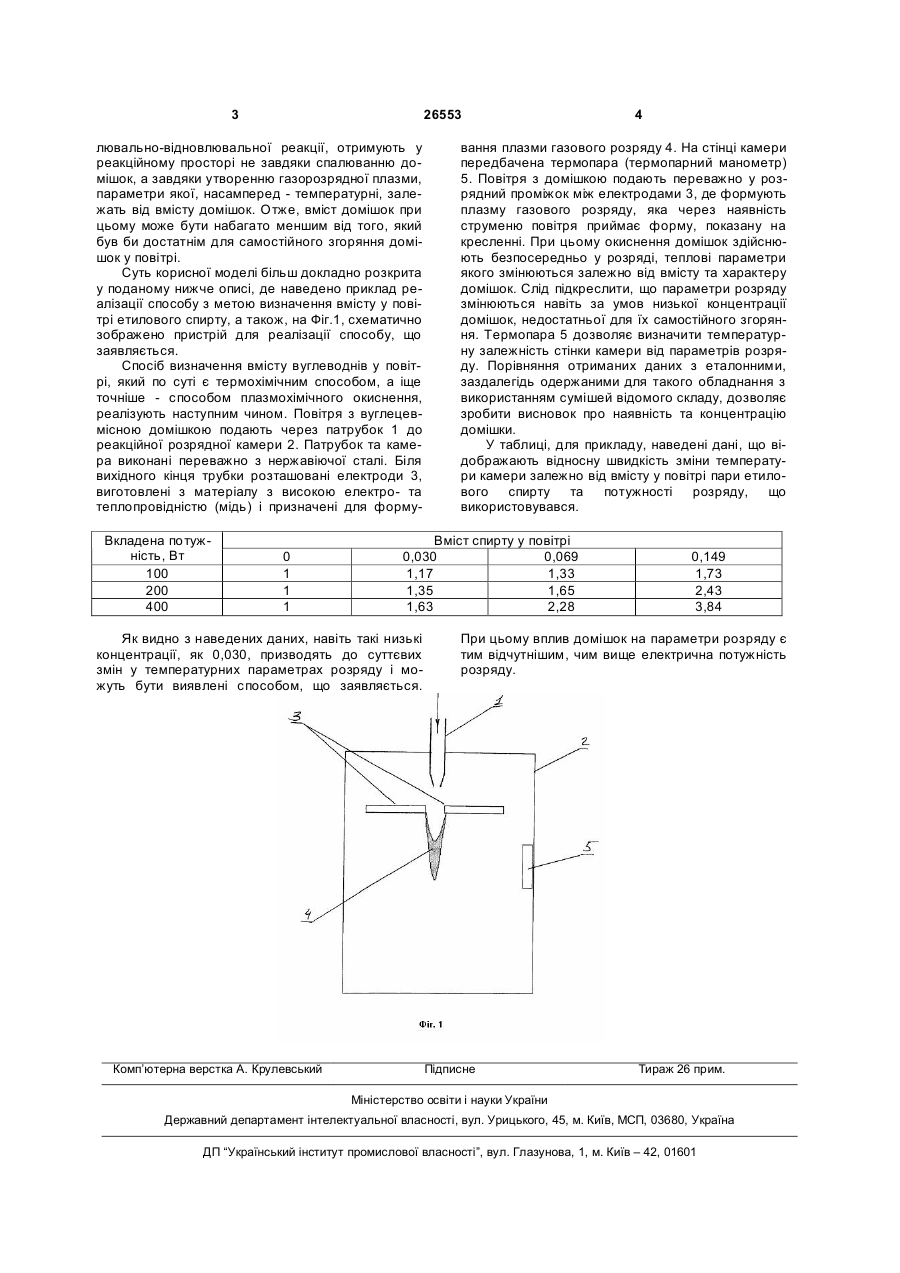

1. Спосіб визначення вмісту вуглеводнів у повітрі шляхом подачі суміші повітря з вуглецевмі 3 26553 лювально-відновлювальної реакції, отримують у реакційному просторі не завдяки спалюванню домішок, а завдяки утворенню газорозрядної плазми, параметри якої, насамперед - температурні, залежать від вмісту домішок. Отже, вміст домішок при цьому може бути набагато меншим від того, який був би достатнім для самостійного згоряння домішок у повітрі. Суть корисної моделі більш докладно розкрита у поданому нижче описі, де наведено приклад реалізації способу з метою визначення вмісту у повітрі етилового спирту, а також, на Фіг.1, схематично зображено пристрій для реалізації способу, що заявляється. Спосіб визначення вмісту вуглеводнів у повітрі, який по суті є термохімічним способом, а іще точніше - способом плазмохімічного окиснення, реалізують наступним чином. Повітря з вуглецевмісною домішкою подають через патрубок 1 до реакційної розрядної камери 2. Патрубок та камера виконані переважно з нержавіючої сталі. Біля вихідного кінця трубки розташовані електроди 3, виготовлені з матеріалу з високою електро- та теплопровідністю (мідь) і призначені для формуВкладена потужність, Вт 100 200 400 0 1 1 1 Комп’ютерна верстка А. Крулевський вання плазми газового розряду 4. На стінці камери передбачена термопара (термопарний манометр) 5. Повітря з домішкою подають переважно у розрядний проміжок між електродами 3, де формують плазму газового розряду, яка через наявність струменю повітря приймає форму, показану на кресленні. При цьому окиснення домішок здійснюють безпосередньо у розряді, теплові параметри якого змінюються залежно від вмісту та характеру домішок. Слід підкреслити, що параметри розряду змінюються навіть за умов низької концентрації домішок, недостатньої для їх самостійного згоряння. Термопара 5 дозволяє визначити температурну залежність стінки камери від параметрів розряду. Порівняння отриманих даних з еталонними, заздалегідь одержаними для такого обладнання з використанням сумішей відомого складу, дозволяє зробити висновок про наявність та концентрацію домішки. У таблиці, для прикладу, наведені дані, що відображають відносну швидкість зміни температури камери залежно від вмісту у повітрі пари етилового спирту та потужності розряду, що використовувався. Вміст спирту у повітрі 0,030 0,069 1,17 1,33 1,35 1,65 1,63 2,28 Як видно з наведених даних, навіть такі низькі концентрації, як 0,030, призводять до суттєвих змін у температурних параметрах розряду і можуть бути виявлені способом, що заявляється. 4 0,149 1,73 2,43 3,84 При цьому вплив домішок на параметри розряду є тим відчутнішим, чим вище електрична потужність розряду. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
