Лопатка колеса радіального вентилятора
Номер патенту: 26556
Опубліковано: 25.09.2007
Автори: Лелека Валентина Віталіївна, Філіпенко Сергій Вікторович, Костенко Володимир Анатолійович, Васильєв Юрій Валерійович, Ладік Валерій Григорович
Формула / Реферат

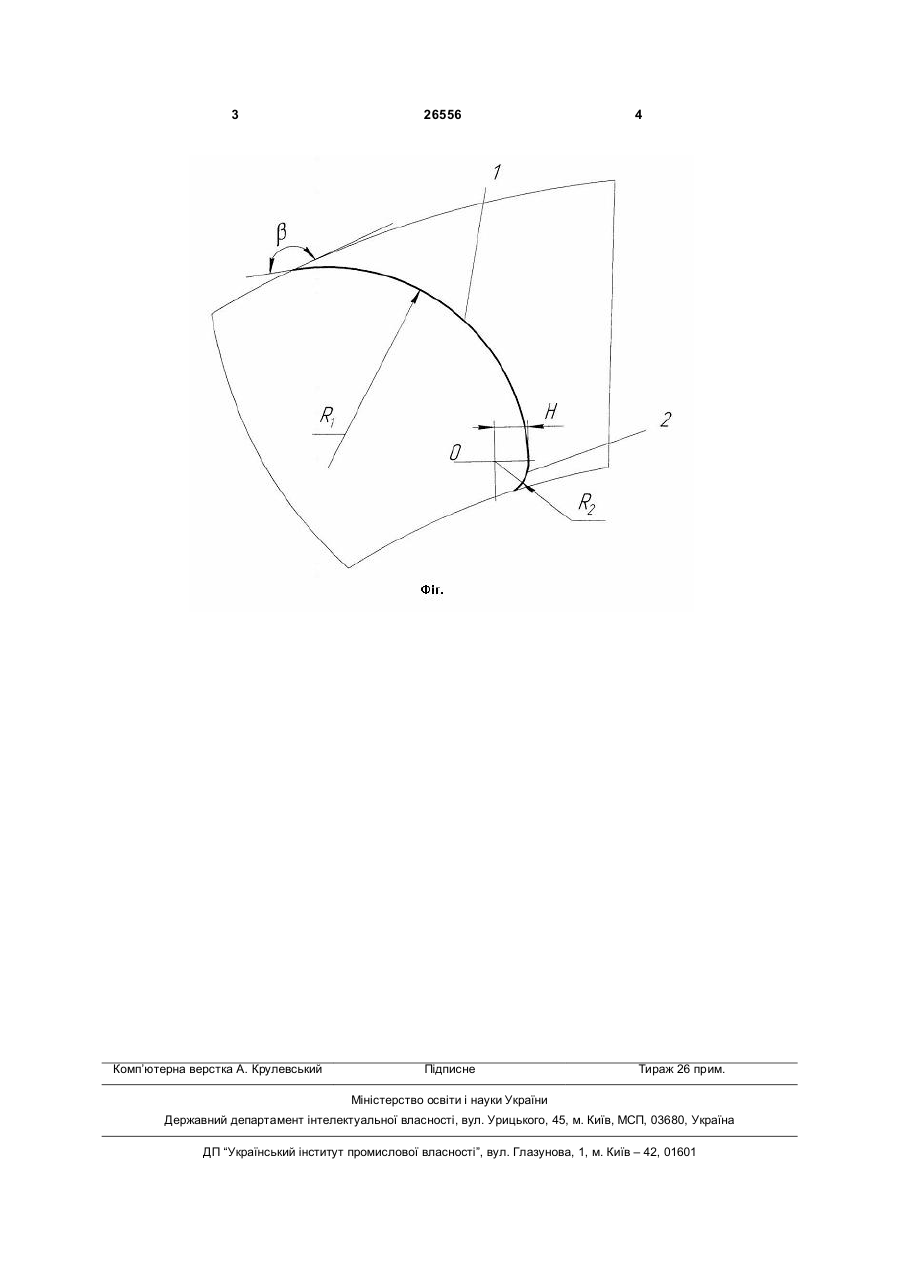

Лопатка колеса радіального вентилятора, яка виконана у вигляді загнутого вперед листа, що має форму бічної поверхні циліндра з радіусом основи R1, яка відрізняється тим, що на вхідній частині листа виконаний відрізок, що має форму бічної поверхні циліндра з радіусом основи R2, вісь якого розміщена на відстані Н від листа лопатки, що становить 0,45R2 - 0,95R2.
Текст
Лопатка колеса радіального вентилятора, яка виконана у вигляді загнутого вперед листа, що має форму бічної поверхні циліндра з радіусом основи R1, яка відрізняється тим, що на вхідній частині листа виконаний відрізок, що має форму бічної поверхні циліндра з радіусом основи R2, вісь якого розміщена на відстані Н від листа лопатки, що становить 0,45R2 - 0,95R2. (19) (21) u200705879 (22) 29.05.2007 (24) 25.09.2007 (46) 25.09.2007, Бюл. № 15, 2007 р. (72) Васильєв Юрій Валерійович, Ладік Валерій Григорович, Лелека Валентина Віталіївна, Костенко Володимир Анатолійович, Філіпенко Сергій Вікторович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТА 3 Комп’ютерна верстка А. Крулевський 26556 4 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWheel blade of radial fan
Автори англійськоюVasyliev Yurii Valeriiovych, Ladik Valerii Hryhorovych, Leleka Valentyna Vitaliivna, Kostenko Volodymyr Anatoliiovych, Filipenko Serhii Viktorovych
Назва патенту російськоюЛопатка колеса радиального вентилятора
Автори російськоюВасильев Юрий Валерьевич, Ладик Валерий Григорьевич, Лелека Валентина Витальевна, Костенко Владимир Анатольевич, Филипенко Сергей Викторович
МПК / Мітки
МПК: F04D 17/00
Мітки: вентилятора, лопатка, радіального, колеса
