Спосіб виготовлення якісних заготівок із злитків без прибуткової частини

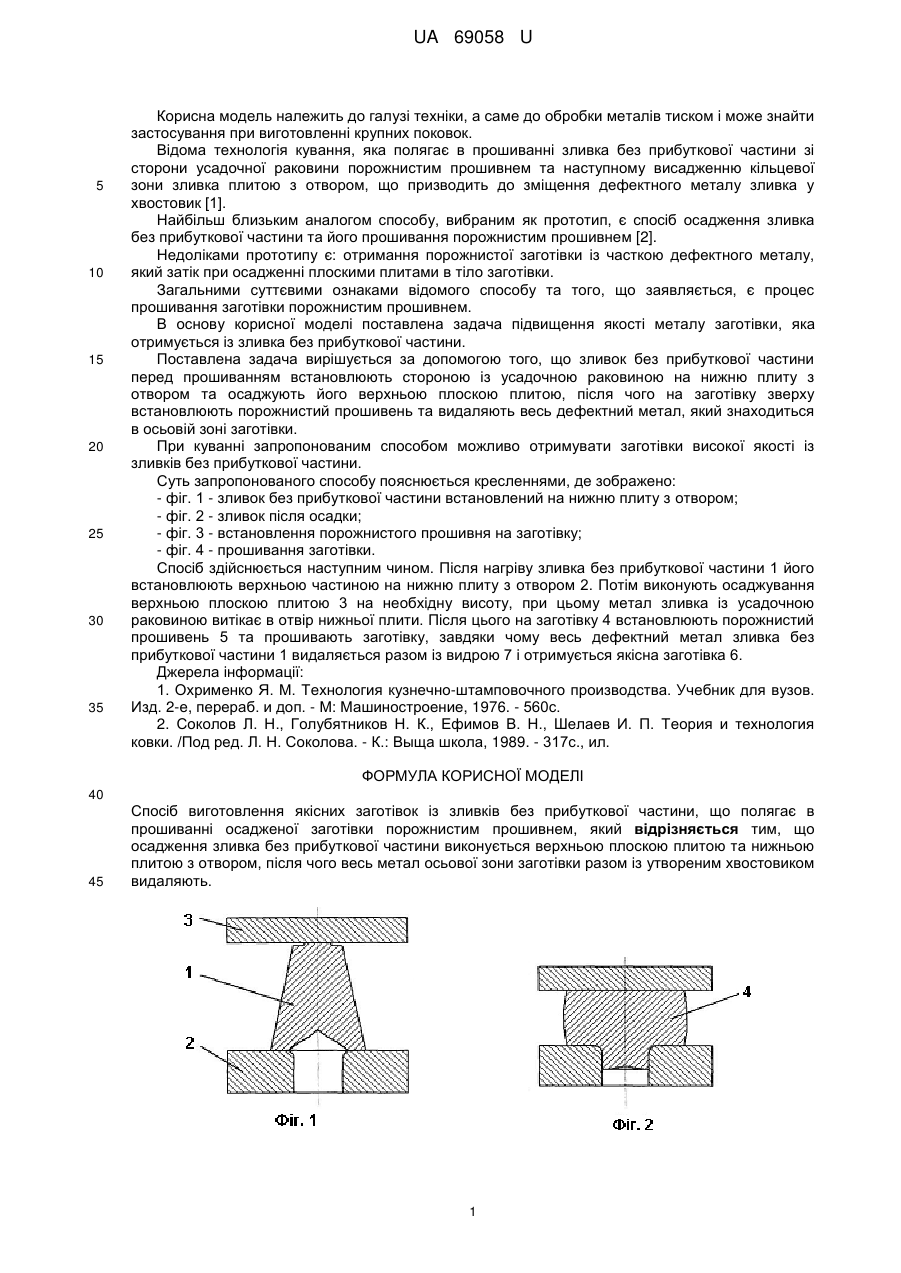

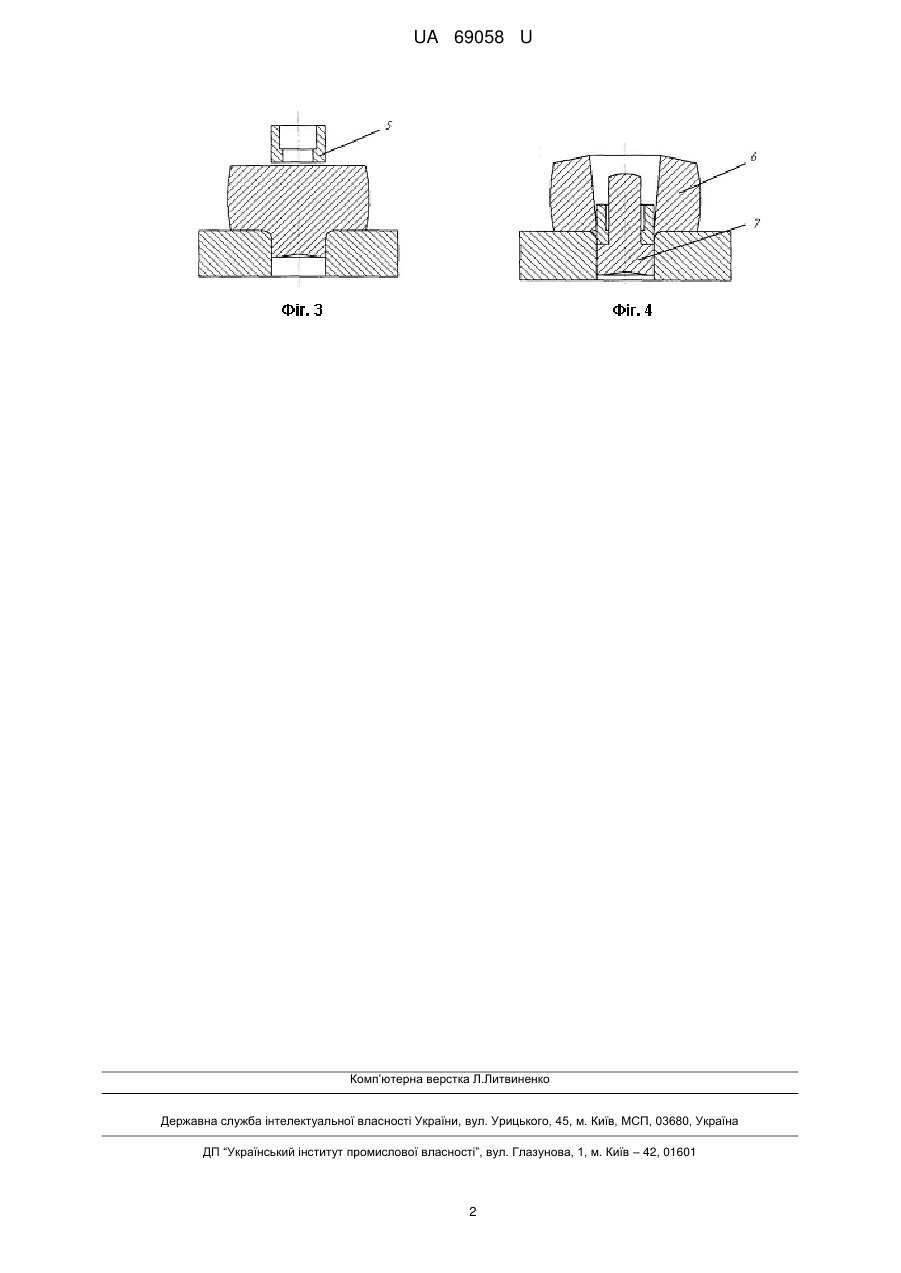

Реферат: UA 69058 U UA 69058 U 5 10 15 20 25 30 35 Корисна модель належить до галузі техніки, а саме до обробки металів тиском і може знайти застосування при виготовленні крупних поковок. Відома технологія кування, яка полягає в прошиванні зливка без прибуткової частини зі сторони усадочної раковини порожнистим прошивнем та наступному висадженню кільцевої зони зливка плитою з отвором, що призводить до зміщення дефектного металу зливка у хвостовик [1]. Найбільш близьким аналогом способу, вибраним як прототип, є спосіб осадження зливка без прибуткової частини та його прошивання порожнистим прошивнем [2]. Недоліками прототипу є: отримання порожнистої заготівки із часткою дефектного металу, який затік при осадженні плоскими плитами в тіло заготівки. Загальними суттєвими ознаками відомого способу та того, що заявляється, є процес прошивання заготівки порожнистим прошивнем. В основу корисної моделі поставлена задача підвищення якості металу заготівки, яка отримується із зливка без прибуткової частини. Поставлена задача вирішується за допомогою того, що зливок без прибуткової частини перед прошиванням встановлюють стороною із усадочною раковиною на нижню плиту з отвором та осаджують його верхньою плоскою плитою, після чого на заготівку зверху встановлюють порожнистий прошивень та видаляють весь дефектний метал, який знаходиться в осьовій зоні заготівки. При куванні запропонованим способом можливо отримувати заготівки високої якості із зливків без прибуткової частини. Суть запропонованого способу пояснюється кресленнями, де зображено: - фіг. 1 - зливок без прибуткової частини встановлений на нижню плиту з отвором; - фіг. 2 - зливок після осадки; - фіг. 3 - встановлення порожнистого прошивня на заготівку; - фіг. 4 - прошивання заготівки. Спосіб здійснюється наступним чином. Після нагріву зливка без прибуткової частини 1 його встановлюють верхньою частиною на нижню плиту з отвором 2. Потім виконують осаджування верхньою плоскою плитою 3 на необхідну висоту, при цьому метал зливка із усадочною раковиною витікає в отвір нижньої плити. Після цього на заготівку 4 встановлюють порожнистий прошивень 5 та прошивають заготівку, завдяки чому весь дефектний метал зливка без прибуткової частини 1 видаляється разом із видрою 7 і отримується якісна заготівка 6. Джерела інформації: 1. Охрименко Я. М. Технология кузнечно-штамповочного производства. Учебник для вузов. Изд. 2-е, перераб. и доп. - М: Машиностроение, 1976. - 560с. 2. Соколов Л. Н., Голубятников Н. К., Ефимов В. Н., Шелаев И. П. Теория и технология ковки. /Под ред. Л. Н. Соколова. - К.: Выща школа, 1989. - 317с., ил. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб виготовлення якісних заготівок із зливків без прибуткової частини, що полягає в прошиванні осадженої заготівки порожнистим прошивнем, який відрізняється тим, що осадження зливка без прибуткової частини виконується верхньою плоскою плитою та нижньою плитою з отвором, після чого весь метал осьової зони заготівки разом із утвореним хвостовиком видаляють. 1 UA 69058 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
