Лопатка колеса радіального вентилятора

Номер патенту: 26556

Опубліковано: 25.09.2007

Автори: Ладік Валерій Григорович, Васильєв Юрій Валерійович, Філіпенко Сергій Вікторович, Лелека Валентина Віталіївна, Костенко Володимир Анатолійович

МПК: F04D 17/00

Мітки: лопатка, вентилятора, радіального, колеса

Формула / Реферат:

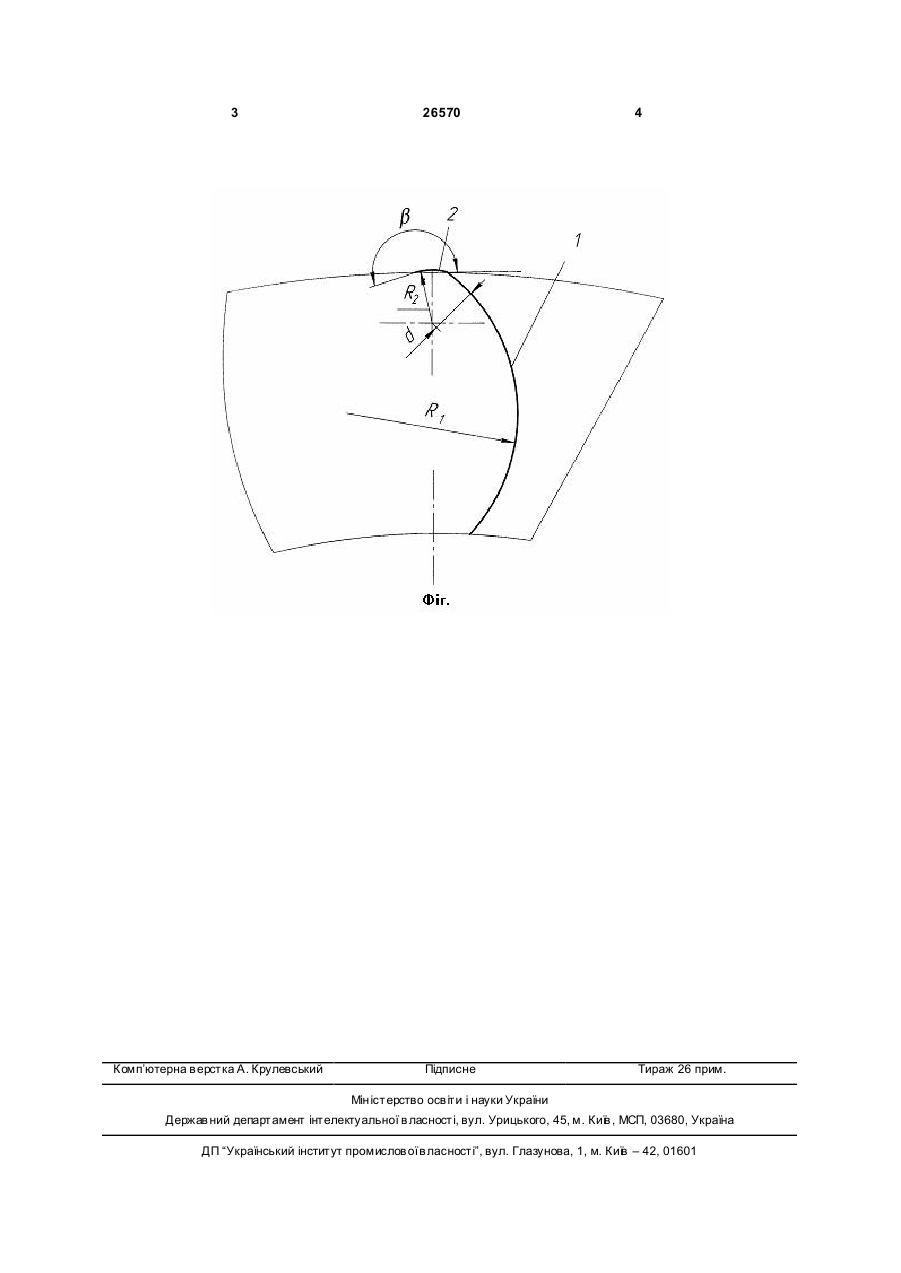

Лопатка колеса радіального вентилятора, яка виконана у вигляді загнутого вперед листа, що має форму бічної поверхні циліндра з радіусом основи R1, яка відрізняється тим, що на вхідній частині листа виконаний відрізок, що має форму бічної поверхні циліндра з радіусом основи R2, вісь якого розміщена на відстані Н від листа лопатки, що становить 0,45R2 - 0,95R2.

Номер патенту: 25526

Опубліковано: 10.08.2007

Автори: Васильєв Юрій Валерійович, Костенко Володимир Анатолійович, Ладік Валерій Григорович, Лелека Валентина Віталіївна

МПК: F04D 17/00

Мітки: радіального, вентилятора, лопатка, колеса

Формула / Реферат:

Лопатка колеса радіального вентилятора, що складається з носової частини, хвостовика та з'єднаних з ними верхнього й нижнього листів, при цьому листи з'єднані між собою фігурними ребрами жорсткості, яка відрізняється тим, що ребра жорсткості повернені своїми кінцями до верхнього листа.

Номер патенту: 1119

Опубліковано: 17.12.2001

Автори: Хоружий Олександр Миколайович, Сенніков Віталій Федорович, Мізін Вадим Олександрович, Лаптєв Анатолій Григорович

МПК: F04D 29/18

Мітки: осьового, лопатка, колеса, вентилятора, робочого

Формула / Реферат:

Лопатка робочого колеса осьового вентилятора, яка має металевий хвостовик, за допомогою якого вона кріпиться на втулці робочого колеса, металеву арматуру, жорстко пов'язану з хвостовиком, яка знаходиться усередині профільної частини лопатки і виходить з профільної частини на периферійну поверхню, і профільну частину, виконану з діелектричного матеріалу, яка відрізняється тим, що профільна частина виконана з каналами, що сполучають її опуклу...

Номер патенту: 22721

Опубліковано: 25.04.2007

Автори: Філіпенко Сергій Вікторович, Ладік Валерій Григорович, Лелека Валентина Віталіївна, Васильєв Юрій Валерійович

МПК: F04D 29/00

Мітки: колеса, вентилятора, радіального, покривний, диск

Формула / Реферат:

Покривний диск колеса радіального вентилятора, який складається з лабіринтового кільця з тороїдальною внутрішньою поверхнею та сполучуваного з ним по зазначеній поверхні конічного диска, який відрізняється тим, що зовнішня поверхня лабіринтового кільця виконана конічною з кутом при вершині конуса , при цьому

Номер патенту: 21973

Опубліковано: 10.04.2007

Автори: Мізін Вадим Олександрович, Васильєв Юрій Валерійович, Лелека Валентина Віталіївна, Ладік Валерій Григорович, Косарев Василь Васильович

МПК: F04D 17/00

Мітки: колесо, вентилятора, радіального

Формула / Реферат:

Колесо радіального вентилятора, яке містить корінний і покривний диски та розміщені між ними профільні загнуті назад лопатки, кожна з яких складається з циліндричної носової частини та з'єднаних з нею випуклого верхнього та плоского нижнього листів, яке відрізняється тим, що плоский нижній лист виступає за крайню точку поверхні випуклого верхнього листа на величину L, яка складає 0,005-0,015 діаметра колеса, а кут
