Бурильна труба
Номер патенту: 76606
Опубліковано: 15.08.2006
Автори: Островський Ігор Романович, Лісниченко Володимир Анатолійович, Сірик Віктор Федорович
Формула / Реферат
1. Бурильна труба, що складається з циліндричної труби та різьбових перехідників, яка відрізняється тим, що має зовнішню оболонку у вигляді гвинтових стрічок з напрямком гвинтової лінії, протилежним напрямку обертання, виконану з щілинами між сусідніми стрічками, а центральна циліндрична труба розміщена в різьбових перехідниках з можливістю радіального та осьового переміщення відносно перехідників та зовнішньої оболонки.
2. Бурильна труба за п. 1, яка відрізняється тим, що оболонка виконана у вигляді однієї стрічки.
Текст

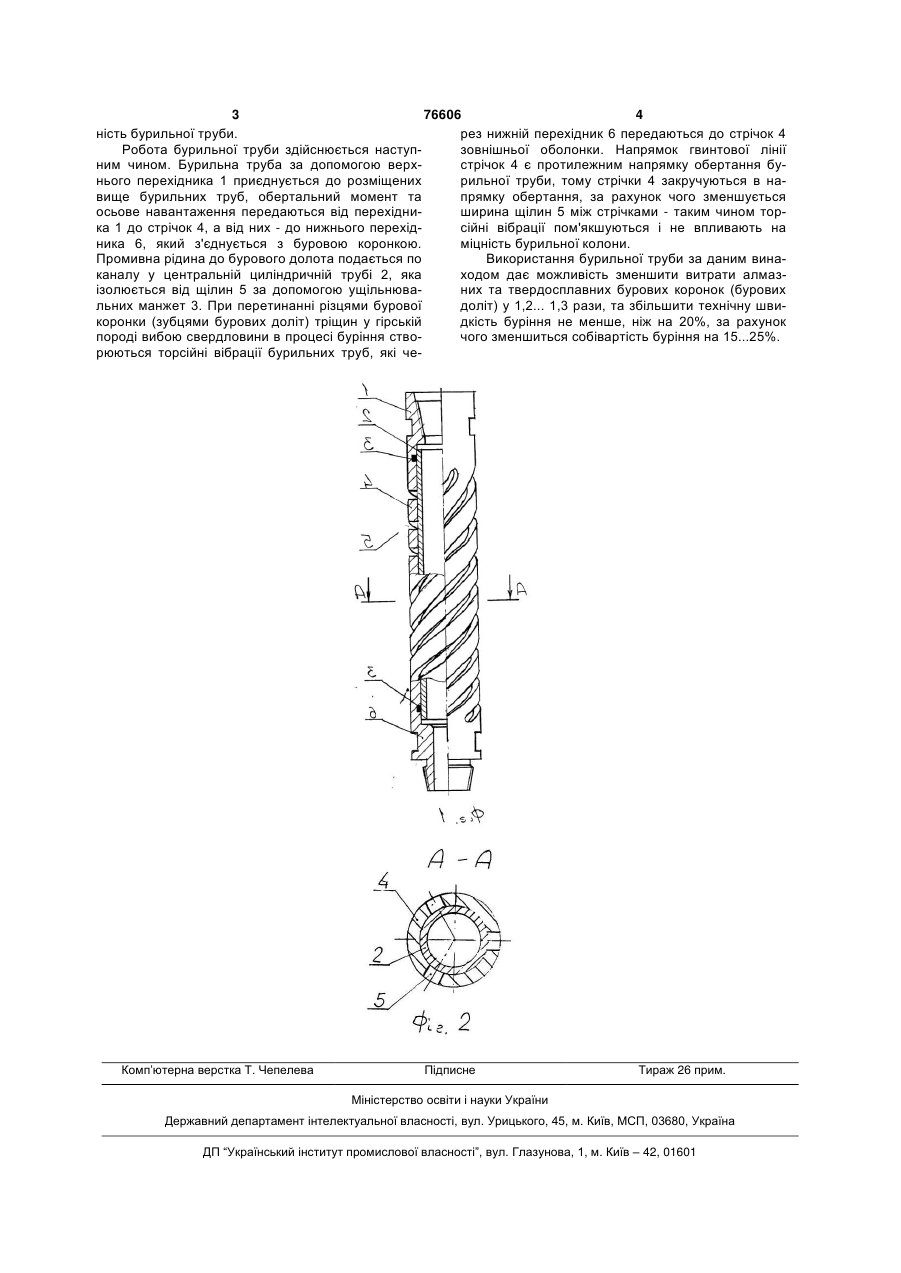

1. Бурильна труба, що складається з циліндричної труби та різьбових перехідників, яка відрізняється тим, що має зовнішню оболонку у вигляді гвинтових стрічок з напрямком гвинтової лінії, протилежним напрямку обертання, виконану з щілинами між сусідніми стрічками, а центральна циліндрична труба розміщена в різьбових перехідниках з можливістю радіального та осьового переміщення відносно перехідників та зовнішньої оболонки. 2. Бурильна труба за п. 1, яка відрізняється тим, що оболонка виконана у вигляді однієї стрічки. (19) (21) 20041008439 (22) 18.10.2004 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Островський Ігор Романович, Лісниченко Володимир Анатолійович, Сірик Віктор Федорович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ДНІПРОПЕТРОВСЬКИЙ ЗАВОД БУРОВОГО ОБЛАДНАННЯ" (56) Иогансен К.В. Спутник буровика. - М.: Надра, 1986. - 294с. US 3156106, 10.11.1964. SU 894174, E21B17/07, 30.12.1981. 3 76606 4 ність бурильної труби. рез нижній перехідник 6 передаються до стрічок 4 Робота бурильної труби здійснюється наступзовнішньої оболонки. Напрямок гвинтової лінії ним чином. Бурильна труба за допомогою верхстрічок 4 є протилежним напрямку обертання бунього перехідника 1 приєднується до розміщених рильної труби, тому стрічки 4 закручуються в навище бурильних труб, обертальний момент та прямку обертання, за рахунок чого зменшується осьове навантаження передаються від перехідниширина щілин 5 між стрічками - таким чином торка 1 до стрічок 4, а від них - до нижнього перехідсійні вібрації пом'якшуються і не впливають на ника 6, який з'єднується з буровою коронкою. міцність бурильної колони. Промивна рідина до бурового долота подається по Використання бурильної труби за даним винаканалу у центральній циліндричній трубі 2, яка ходом дає можливість зменшити витрати алмазізолюється від щілин 5 за допомогою ущільнюваних та твердосплавних бурових коронок (бурових льних манжет 3. При перетинанні різцями бурової доліт) у 1,2... 1,3 рази, та збільшити технічну швикоронки (зубцями бурових доліт) тріщин у гірській дкість буріння не менше, ніж на 20%, за рахунок породі вибою свердловини в процесі буріння ствочого зменшиться собівартість буріння на 15...25%. рюються торсійні вібрації бурильних труб, які че Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrill pipe
Автори англійськоюOstrovskyi Ihor Romanovych, Lisnychenko Volodymyr Anatoliiovych, Siryk Viktor Fedorovych
Назва патенту російськоюБурильная труба
Автори російськоюОстровский Игорь Романович, Лисниченко Владимир Анатольевич, Сирик Виктор Федорович
МПК / Мітки
МПК: E21B 17/00
