Кутомір

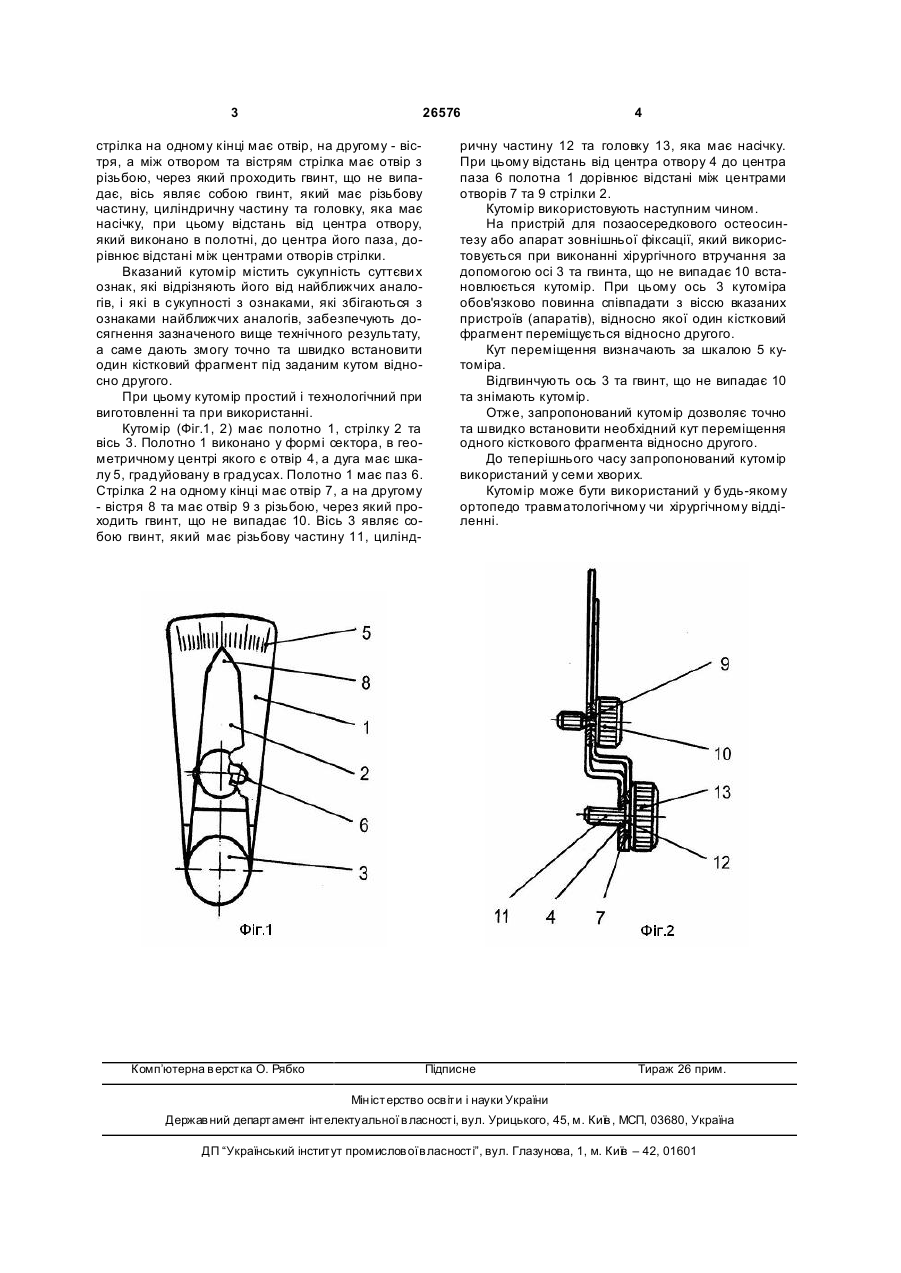

Кутомір, що містить полотно зі шкалою, градуйованою в градусах, стрілку та вісь, який відріз 3 26576 стрілка на одному кінці має отвір, на другому - вістря, а між отвором та вістрям стрілка має отвір з різьбою, через який проходить гвинт, що не випадає, вісь являє собою гвинт, який має різьбову частину, циліндричну частину та головку, яка має насічку, при цьому відстань від центра отвору, який виконано в полотні, до центра його паза, дорівнює відстані між центрами отворів стрілки. Вказаний кутомір містить сукупність суттєви х ознак, які відрізняють його від найближчих аналогів, і які в сукупності з ознаками, які збігаються з ознаками найближчих аналогів, забезпечують досягнення зазначеного вище технічного результату, а саме дають змогу точно та швидко встановити один кістковий фрагмент під заданим кутом відносно другого. При цьому кутомір простий і технологічний при виготовленні та при використанні. Кутомір (Фіг.1, 2) має полотно 1, стрілку 2 та вісь 3. Полотно 1 виконано у формі сектора, в геометричному центрі якого є отвір 4, а дуга має шкалу 5, градуйовану в градусах. Полотно 1 має паз 6. Стрілка 2 на одному кінці має отвір 7, а на другому - вістря 8 та має отвір 9 з різьбою, через який проходить гвинт, що не випадає 10. Вісь 3 являє собою гвинт, який має різьбову частину 11, цилінд Комп’ютерна в ерстка О. Рябко 4 ричну частину 12 та головку 13, яка має насічку. При цьому відстань від центра отвору 4 до центра паза 6 полотна 1 дорівнює відстані між центрами отворів 7 та 9 стрілки 2. Кутомір використовують наступним чином. На пристрій для позаосередкового остеосинтезу або апарат зовнішньої фіксації, який використовується при виконанні хірургічного втручання за допомогою осі 3 та гвинта, що не випадає 10 встановлюється кутомір. При цьому ось 3 кутоміра обов'язково повинна співпадати з віссю вказаних пристроїв (апаратів), відносно якої один кістковий фрагмент переміщується відносно другого. Кут переміщення визначають за шкалою 5 кутоміра. Відгвинчують ось 3 та гвинт, що не випадає 10 та знімають кутомір. Отже, запропонований кутомір дозволяє точно та швидко встановити необхідний кут переміщення одного кісткового фрагмента відносно другого. До теперішнього часу запропонований кутомір використаний у семи хворих. Кутомір може бути використаний у будь-якому ортопедо травматологічному чи хірургічному відділенні. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
