Пристрій для вимірювання кутів анатомічних об’єктів (кутомір)

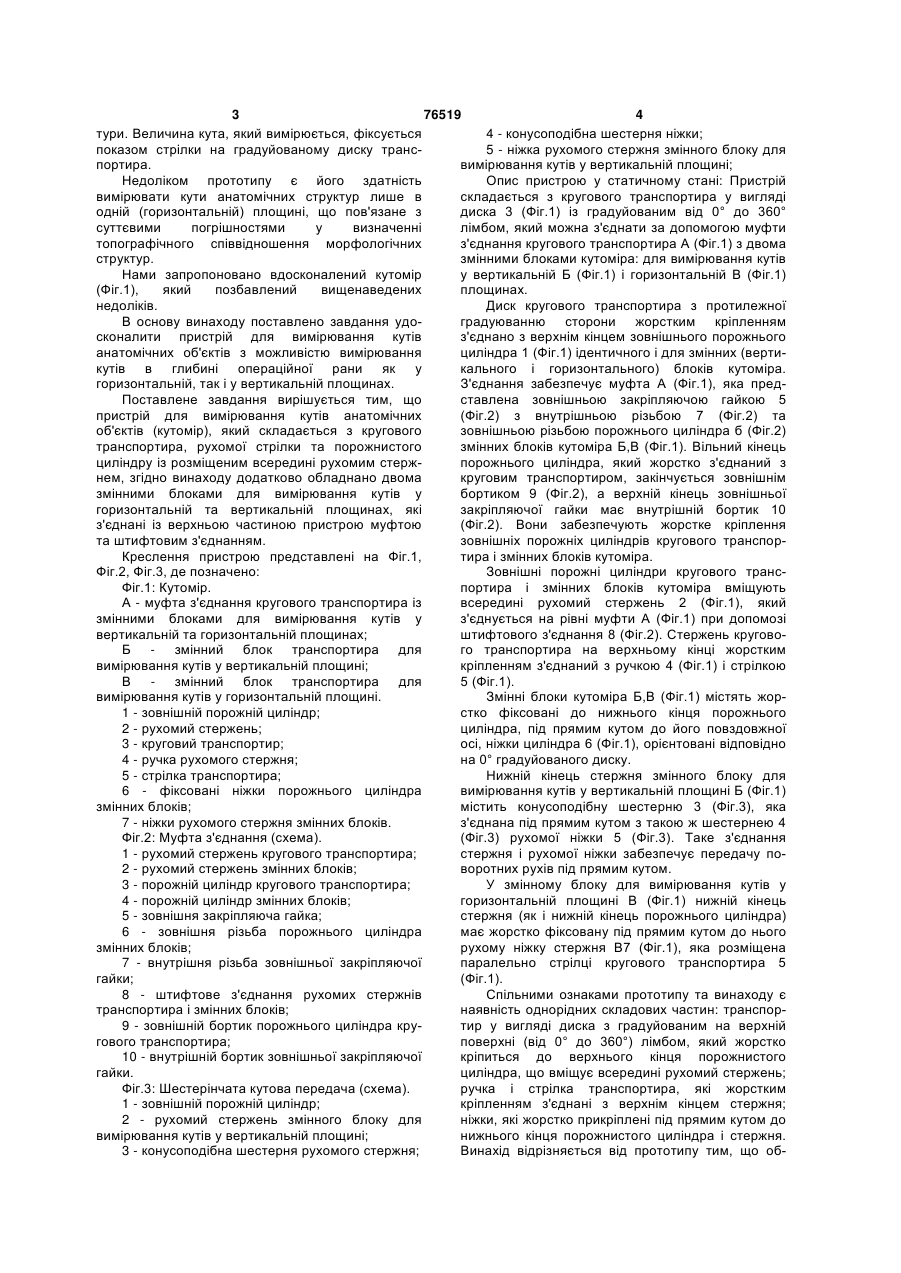

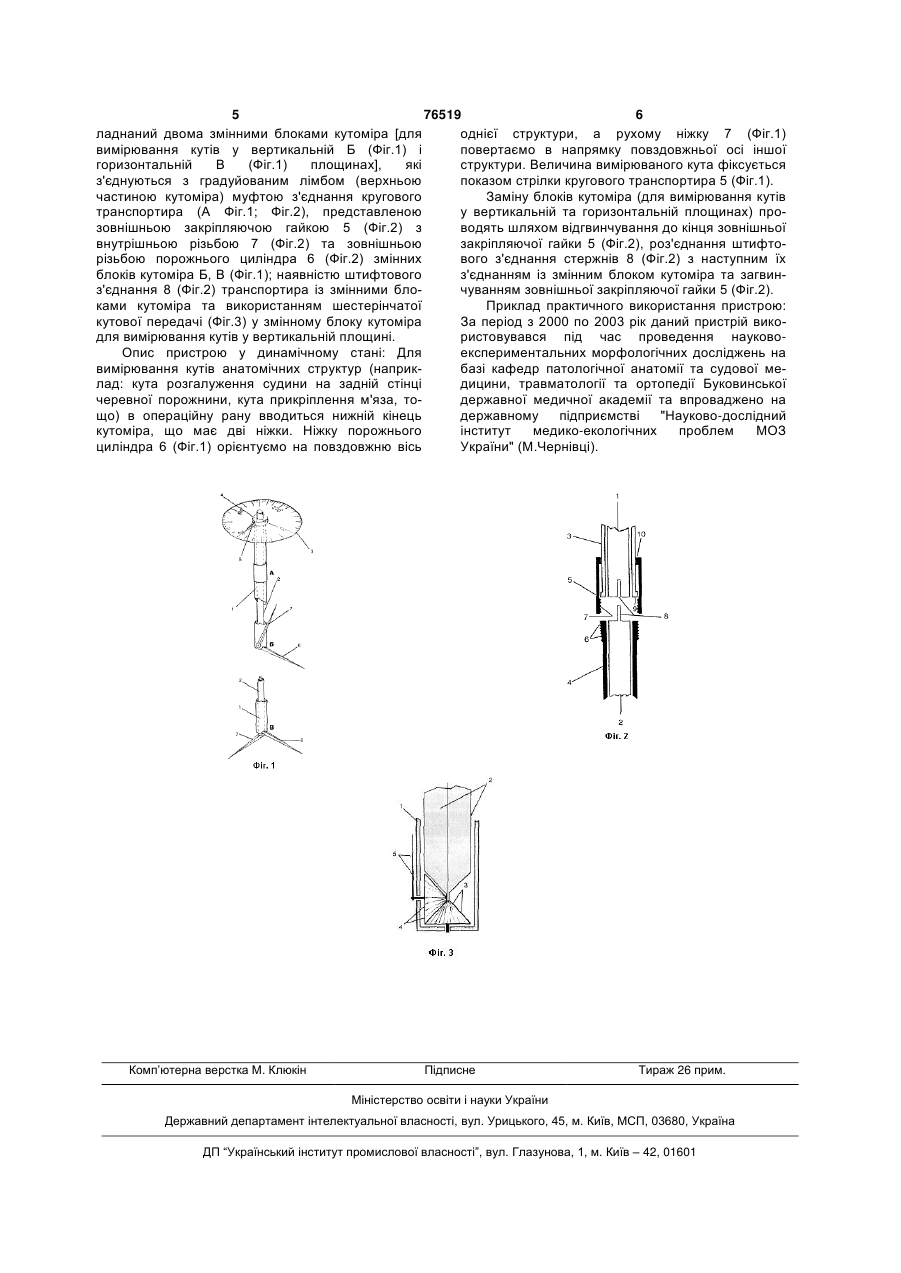

1. Пристрій для вимірювання кутів анатомічних об'єктів (кутомір), який складається з кругового транспортира, рухомої стрілки та порожнистого циліндра із розміщеним всередині рухомим стержнем, який відрізняється тим, що додатково обла 3 76519 4 тури. Величина кута, який вимірюється, фіксується 4 - конусоподібна шестерня ніжки; показом стрілки на градуйованому диску транс5 - ніжка рухомого стержня змінного блоку для портира. вимірювання кутів у вертикальній площині; Недоліком прототипу є його здатність Опис пристрою у статичному стані: Пристрій вимірювати кути анатомічних структур лише в складається з кругового транспортира у вигляді одній (горизонтальній) площині, що пов'язане з диска 3 (Фіг.1) із градуйованим від 0° до 360° суттєвими погрішностями у визначенні лімбом, який можна з'єднати за допомогою муфти топографічного співвідношення морфологічних з'єднання кругового транспортира А (Фіг.1) з двома структур. змінними блоками кутоміра: для вимірювання кутів Нами запропоновано вдосконалений кутомір у вертикальній Б (Фіг.1) і горизонтальній В (Фіг.1) (Фіг.1), який позбавлений вищенаведених площинах. недоліків. Диск кругового транспортира з протилежної В основу винаходу поставлено завдання удоградуюванню сторони жорстким кріпленням сконалити пристрій для вимірювання кутів з'єднано з верхнім кінцем зовнішнього порожнього анатомічних об'єктів з можливістю вимірювання циліндра 1 (Фіг.1) ідентичного і для змінних (вертикутів в глибині операційної рани як у кального і горизонтального) блоків кутоміра. горизонтальній, так і у вертикальній площинах. З'єднання забезпечує муфта А (Фіг.1), яка предПоставлене завдання вирішується тим, що ставлена зовнішньою закріпляючою гайкою 5 пристрій для вимірювання кутів анатомічних (Фіг.2) з внутрішньою різьбою 7 (Фіг.2) та об'єктів (кутомір), який складається з кругового зовнішньою різьбою порожнього циліндра б (Фіг.2) транспортира, рухомої стрілки та порожнистого змінних блоків кутоміра Б,В (Фіг.1). Вільний кінець циліндру із розміщеним всередині рухомим стержпорожнього циліндра, який жорстко з'єднаний з нем, згідно винаходу додатково обладнано двома круговим транспортиром, закінчується зовнішнім змінними блоками для вимірювання кутів у бортиком 9 (Фіг.2), а верхній кінець зовнішньої горизонтальній та вертикальній площинах, які закріпляючої гайки має внутрішній бортик 10 з'єднані із верхньою частиною пристрою муфтою (Фіг.2). Вони забезпечують жорстке кріплення та штифтовим з'єднанням. зовнішніх порожніх циліндрів кругового транспорКреслення пристрою представлені на Фіг.1, тира і змінних блоків кутоміра. Фіг.2, Фіг.3, де позначено: Зовнішні порожні циліндри кругового трансФіг.1: Кутомір. портира і змінних блоків кутоміра вміщують А - муфта з'єднання кругового транспортира із всередині рухомий стержень 2 (Фіг.1), який змінними блоками для вимірювання кутів у з'єднується на рівні муфти А (Фіг.1) при допомозі вертикальній та горизонтальній площинах; штифтового з'єднання 8 (Фіг.2). Стержень круговоБ - змінний блок транспортира для го транспортира на верхньому кінці жорстким вимірювання кутів у вертикальній площині; кріпленням з'єднаний з ручкою 4 (Фіг.1) і стрілкою В - змінний блок транспортира для 5 (Фіг.1). вимірювання кутів у горизонтальній площині. Змінні блоки кутоміра Б,В (Фіг.1) містять жор1 - зовнішній порожній циліндр; стко фіксовані до нижнього кінця порожнього 2 - рухомий стержень; циліндра, під прямим кутом до його повздовжної 3 - круговий транспортир; осі, ніжки циліндра 6 (Фіг.1), орієнтовані відповідно 4 - ручка рухомого стержня; на 0° градуйованого диску. 5 - стрілка транспортира; Нижній кінець стержня змінного блоку для 6 - фіксовані ніжки порожнього циліндра вимірювання кутів у вертикальній площині Б (Фіг.1) змінних блоків; містить конусоподібну шестерню 3 (Фіг.3), яка 7 - ніжки рухомого стержня змінних блоків. з'єднана під прямим кутом з такою ж шестернею 4 Фіг.2: Муфта з'єднання (схема). (Фіг.3) рухомої ніжки 5 (Фіг.3). Таке з'єднання 1 - рухомий стержень кругового транспортира; стержня і рухомої ніжки забезпечує передачу по2 - рухомий стержень змінних блоків; воротних рухів під прямим кутом. 3 - порожній циліндр кругового транспортира; У змінному блоку для вимірювання кутів у 4 - порожній циліндр змінних блоків; горизонтальній площині В (Фіг.1) нижній кінець 5 - зовнішня закріпляюча гайка; стержня (як і нижній кінець порожнього циліндра) 6 - зовнішня різьба порожнього циліндра має жорстко фіксовану під прямим кутом до нього змінних блоків; рухому ніжку стержня В7 (Фіг.1), яка розміщена 7 - внутрішня різьба зовнішньої закріпляючої паралельно стрілці кругового транспортира 5 гайки; (Фіг.1). 8 - штифтове з'єднання рухомих стержнів Спільними ознаками прототипу та винаходу є транспортира і змінних блоків; наявність однорідних складових частин: транспор9 - зовнішній бортик порожнього циліндра крутир у вигляді диска з градуйованим на верхній гового транспортира; поверхні (від 0° до 360°) лімбом, який жорстко 10 - внутрішній бортик зовнішньої закріпляючої кріпиться до верхнього кінця порожнистого гайки. циліндра, що вміщує всередині рухомий стержень; Фіг.3: Шестерінчата кутова передача (схема). ручка і стрілка транспортира, які жорстким 1 - зовнішній порожній циліндр; кріпленням з'єднані з верхнім кінцем стержня; 2 - рухомий стержень змінного блоку для ніжки, які жорстко прикріплені під прямим кутом до вимірювання кутів у вертикальній площині; нижнього кінця порожнистого циліндра і стержня. 3 - конусоподібна шестерня рухомого стержня; Винахід відрізняється від прототипу тим, що об 5 76519 6 ладнаний двома змінними блоками кутоміра [для однієї структури, а рухому ніжку 7 (Фіг.1) вимірювання кутів у вертикальній Б (Фіг.1) і повертаємо в напрямку повздовжньої осі іншої горизонтальній В (Фіг.1) площинах], які структури. Величина вимірюваного кута фіксується з'єднуються з градуйованим лімбом (верхньою показом стрілки кругового транспортира 5 (Фіг.1). частиною кутоміра) муфтою з'єднання кругового Заміну блоків кутоміра (для вимірювання кутів транспортира (А Фіг.1; Фіг.2), представленою у вертикальній та горизонтальній площинах) прозовнішньою закріпляючою гайкою 5 (Фіг.2) з водять шляхом відгвинчування до кінця зовнішньої внутрішньою різьбою 7 (Фіг.2) та зовнішньою закріпляючої гайки 5 (Фіг.2), роз'єднання штифторізьбою порожнього циліндра 6 (Фіг.2) змінних вого з'єднання стержнів 8 (Фіг.2) з наступним їх блоків кутоміра Б, В (Фіг.1); наявністю штифтового з'єднанням із змінним блоком кутоміра та загвинз'єднання 8 (Фіг.2) транспортира із змінними блочуванням зовнішньої закріпляючої гайки 5 (Фіг.2). ками кутоміра та використанням шестерінчатої Приклад практичного використання пристрою: кутової передачі (Фіг.3) у змінному блоку кутоміра За період з 2000 по 2003 рік даний пристрій викодля вимірювання кутів у вертикальній площині. ристовувався під час проведення науковоОпис пристрою у динамічному стані: Для експериментальних морфологічних досліджень на вимірювання кутів анатомічних структур (наприкбазі кафедр патологічної анатомії та судової мелад: кута розгалуження судини на задній стінці дицини, травматології та ортопедії Буковинської черевної порожнини, кута прикріплення м'яза, тодержавної медичної академії та впроваджено на що) в операційну рану вводиться нижній кінець державному підприємстві "Науково-дослідний кутоміра, що має дві ніжки. Ніжку порожнього інститут медико-екологічних проблем МОЗ циліндра 6 (Фіг.1) орієнтуємо на повздовжню вісь України" (М.Чернівці). Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
