Кутомір

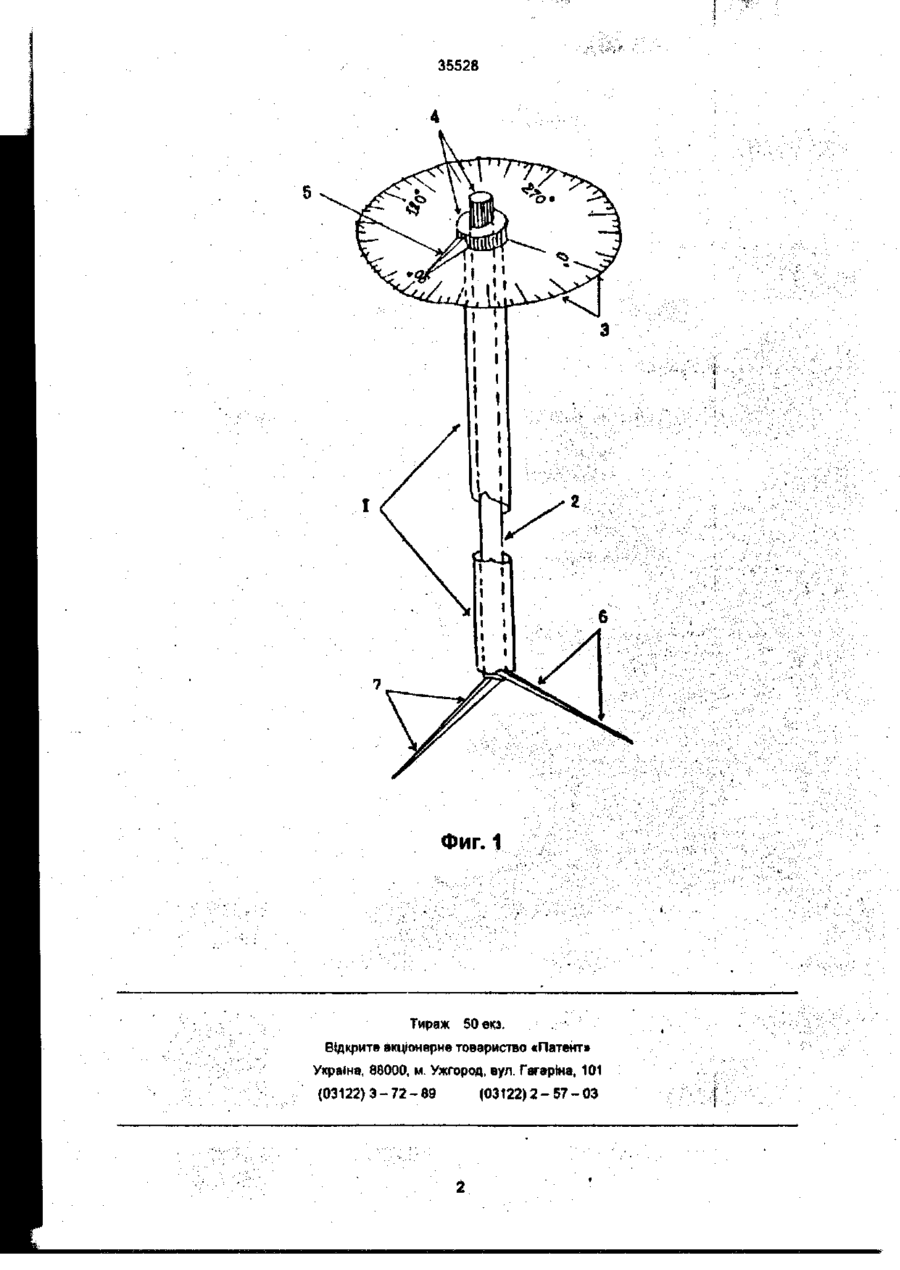

Кутомір, який має круговий транспортир і рухому стрілку, який відрізняється тим, що має порожнистий циліндр із розміщеним всередині рухомим стержнем, до вільних кінців яких жорстко і під прямим кутом прикріплені ніжки Винахід відноситься до галузі механіки і може бути використаний під час макроскопічних досліджень у морфології Відомі кутоміри, основними робочими вузлами яких є транспортир зі стрілкою, яка повертається Під час морфологічних досліджень може бути ситуація, коли необхідно провести вимірювання в горизонтальній площині через операційну рану кутів взаємовідношення окремих структур (судини, нерви, м'язи, сухожилля, зв'язки) або частин органів (стінка, повздовжня вісь, в глибині) тулуба або органу. Недоліком існуючих інструментів є неможливість введення їх із-за фоміздкості в операційну рану І наближення до структур, які досліджуються Вимірювання таких кутів в горизонтальній площині на відстані шляхом умовного проектування пов'язане з суттєвими погрішностями. Особливо це буде вираженим під час експериментів на об'єктах малих розмірів (лабораторні тварини, трупи плодів). Завданням винаходу є розробка такого пристрою, який би був простим у виготовленні, зручним і доступним у використанні, а також позбавлений вищезгаданих недопіків. Принципова схема пристрою показана на малюнку Кутомір складається з порожнистого циліндра (1). який вміщує всередині рухомий стержень (2). Верхній кінець циліндра (1) жорстким кріпленням з'єднаний з диском (3), який має на верхній поверхні градуйований (від 0° до 360') лімб. Стержень (2) на верхньому кінці жорстким кріпленням з'єднаний з ручкою (4) І стрілкою (5) Нижні кінці циліндра (1) І стержня (2) мають жорстко прикріплені під прямим кутом до них ніжки (6 і 7) При цьому ніжка (6) суворо орієнтована по напрямку 0 е на градуйованому диску (3), а ніжка (7) рухомого стержня (2) розміщена паралельно стрілці (5) верхнього кінця стержня (2). Для вимірювання кута еідходження (наприклад, судини на задній стінці черевної порожнини) в операційну рану вводять нижній кінець кутоміра, який має дві ніжки (6 і 7). Ніжка (6) порожнистого циліндра (1) зіставляється з повздовжньою віссю однієї структури, а ніжка (7) рухомого стержня (2) шляхом повертання ручки (4) зіставляється з повздовжньою віссю другої структури. Величина кута, який вимірюється, фіксується показом стрілки (5) на градуйованому диску (3). 00 СІ ІП ю со 35528 Фиг. 1 Тираж 50 екэ. Відкрите акціонерне товариство «Патент» Україна, 86000, м Ужгород, вул Гагарка, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
