Мастило для форм “шпф”

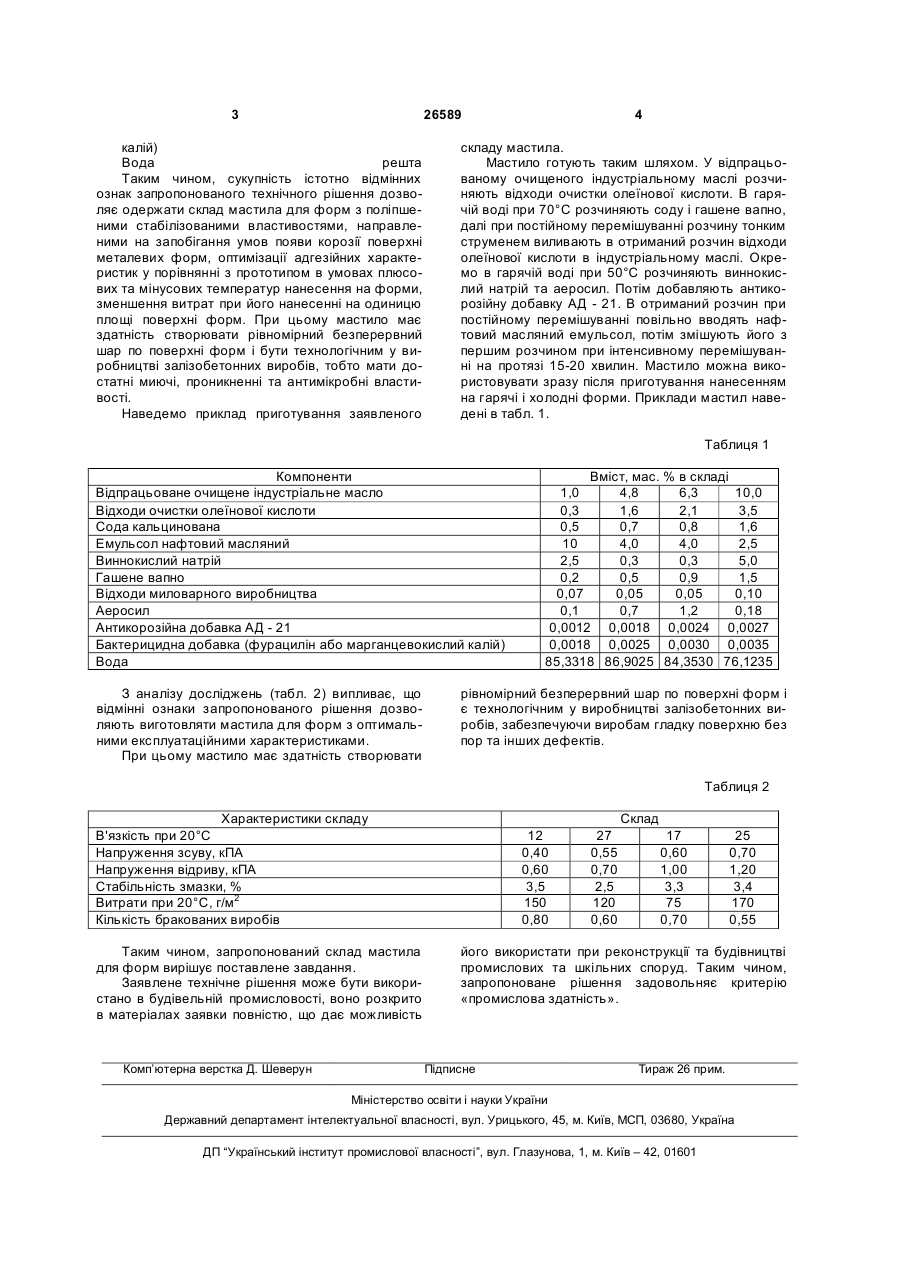

Мастило для форм, що містить відпрацьоване індустріальне очищене масло, відходи очистки олеїнової кислоти, кальциновану соду, нафтовий масляний емульсол, воду, яке відрізняється тим, що воно додатково містить гашене вапно, відходи миловарного виробництва, аеросил, виннокислий натрій, антикорозійну добавку та бактерицидну добавку (фурацилін або марганцевий калій) при наступному співвідношенні компонентів, мас. %: 2 (19) 1 3 26589 калій) Вода решта Таким чином, сукупність істотно відмінних ознак запропонованого технічного рішення дозволяє одержати склад мастила для форм з поліпшеними стабілізованими властивостями, направленими на запобігання умов появи корозії поверхні металевих форм, оптимізації адгезійних характеристик у порівнянні з прототипом в умовах плюсових та мінусових температур нанесення на форми, зменшення витрат при його нанесенні на одиницю площі поверхні форм. При цьому мастило має здатність створювати рівномірний безперервний шар по поверхні форм і бути технологічним у виробництві залізобетонних виробів, тобто мати достатні миючі, проникненні та антимікробні властивості. Наведемо приклад приготування заявленого 4 складу мастила. Мастило готують таким шляхом. У відпрацьованому очищеного індустріальному маслі розчиняють відходи очистки олеїнової кислоти. В гарячій воді при 70°С розчиняють соду і гашене вапно, далі при постійному перемішуванні розчину тонким струменем виливають в отриманий розчин відходи олеїнової кислоти в індустріальному маслі. Окремо в гарячій воді при 50°С розчиняють виннокислий натрій та аеросил. Потім добавляють антикорозійну добавку АД - 21. В отриманий розчин при постійному перемішуванні повільно вводять нафтовий масляний емульсол, потім змішують його з першим розчином при інтенсивному перемішуванні на протязі 15-20 хвилин. Мастило можна використовувати зразу після приготування нанесенням на гарячі і холодні форми. Приклади мастил наведені в табл. 1. Таблиця 1 Компоненти Відпрацьоване очищене індустріальне масло Відходи очистки олеїнової кислоти Сода кальцинована Емульсол нафтовий масляний Виннокислий натрій Гашене вапно Відходи миловарного виробництва Аеросил Антикорозійна добавка АД - 21 Бактерицидна добавка (фурацилін або марганцевокислий калій) Вода З аналізу досліджень (табл. 2) випливає, що відмінні ознаки запропонованого рішення дозволяють виготовляти мастила для форм з оптимальними експлуатаційними характеристиками. При цьому мастило має здатність створювати Вміст, мас. % в складі 1,0 4,8 6,3 10,0 0,3 1,6 2,1 3,5 0,5 0,7 0,8 1,6 10 4,0 4,0 2,5 2,5 0,3 0,3 5,0 0,2 0,5 0,9 1,5 0,07 0,05 0,05 0,10 0,1 0,7 1,2 0,18 0,0012 0,0018 0,0024 0,0027 0,0018 0,0025 0,0030 0,0035 85,3318 86,9025 84,3530 76,1235 рівномірний безперервний шар по поверхні форм і є технологічним у виробництві залізобетонних виробів, забезпечуючи виробам гладку поверхню без пор та інших дефектів. Таблиця 2 Характеристики складу В'язкість при 20°С Напруження зсуву, кПА Напруження відриву, кПА Стабільність змазки, % Витрати при 20°С, г/м2 Кількість бракованих виробів Таким чином, запропонований склад мастила для форм вирішує поставлене завдання. Заявлене технічне рішення може бути використано в будівельній промисловості, воно розкрито в матеріалах заявки повністю, що дає можливість Комп’ютерна верстка Д. Шеверун Склад 12 0,40 0,60 3,5 150 0,80 27 0,55 0,70 2,5 120 0,60 17 0,60 1,00 3,3 75 0,70 25 0,70 1,20 3,4 170 0,55 його використати при реконструкції та будівництві промислових та шкільних споруд. Таким чином, запропоноване рішення задовольняє критерію «промислова здатність». Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
