Самоочисна від накипу теплообмінна труба
Номер патенту: 26682
Опубліковано: 10.10.2007
Формула / Реферат
Теплообмінна труба, що включає кільцеві і гвинтові канавки на зовнішній поверхні і відповідні їм виступи (випуклості) на внутрішній поверхні, яка відрізняється тим, що труба цілковито складена із стикованих уздовж осі кромками канавок і відповідних їм виступів (випуклостей) на внутрішній поверхні, а при радіусі кривизни, рівному нулю, канавки представлені у вигляді плоских граней, при цьому труба закручена навколо осі.
Текст

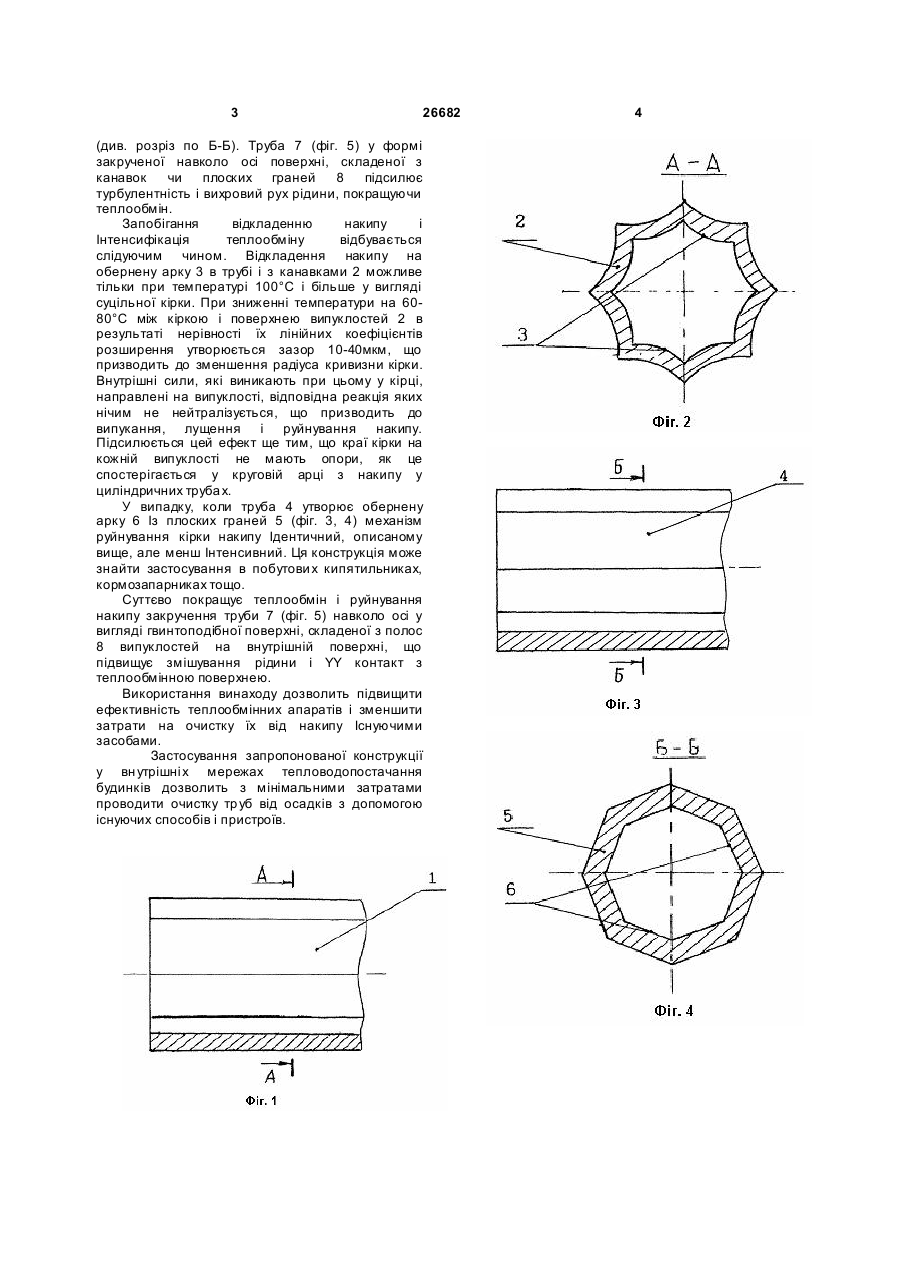

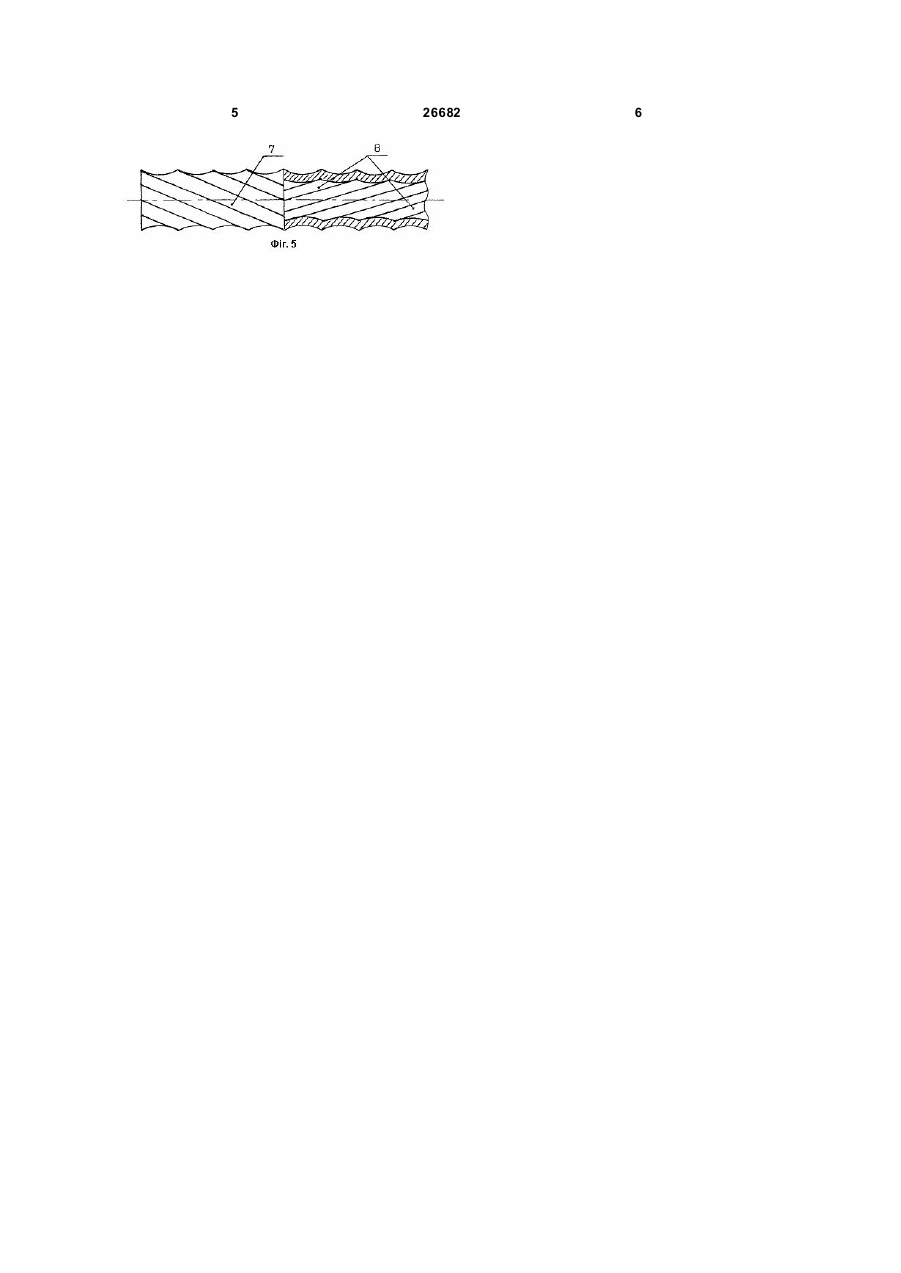

Теплообмінна труба, що включає кільцеві і гвинтові канавки на зовнішній поверхні і відповідні 3 26682 (див. розріз по Б-Б). Труба 7 (фіг. 5) у формі закрученої навколо осі поверхні, складеної з канавок чи плоских граней 8 підсилює турбулентність і вихровий рух рідини, покращуючи теплообмін. Запобігання відкладенню накипу і Інтенсифікація теплообміну відбувається слідуючим чином. Відкладення накипу на обернену арку 3 в трубі і з канавками 2 можливе тільки при температурі 100°С і більше у вигляді суцільної кірки. При зниженні температури на 6080°С між кіркою і поверхнею випуклостей 2 в результаті нерівності їх лінійних коефіцієнтів розширення утворюється зазор 10-40мкм, що призводить до зменшення радіуса кривизни кірки. Внутрішні сили, які виникають при цьому у кірці, направлені на випуклості, відповідна реакція яких нічим не нейтралізується, що призводить до випукання, лущення і руйнування накипу. Підсилюється цей ефект ще тим, що краї кірки на кожній випуклості не мають опори, як це спостерігається у круговій арці з накипу у циліндричних труба х. У випадку, коли труба 4 утворює обернену арку 6 Із плоских граней 5 (фіг. 3, 4) механізм руйнування кірки накипу Ідентичний, описаному вище, але менш Інтенсивний. Ця конструкція може знайти застосування в побутови х кипятильниках, кормозапарниках тощо. Суттєво покращує теплообмін і руйнування накипу закручення труби 7 (фіг. 5) навколо осі у вигляді гвинтоподібної поверхні, складеної з полос 8 випуклостей на внутрішній поверхні, що підвищує змішування рідини і YY контакт з теплообмінною поверхнею. Використання винаходу дозволить підвищити ефективність теплообмінних апаратів і зменшити затрати на очистку їx від накипу Існуючими засобами. Застосування запропонованої конструкції у вн утрішні х мережах тепловодопостачання будинків дозволить з мінімальними затратами проводити очистку тр уб від осадків з допомогою існуючих способів і пристроїв. 4 5 26682 6
