Пристрій для одержання питної води

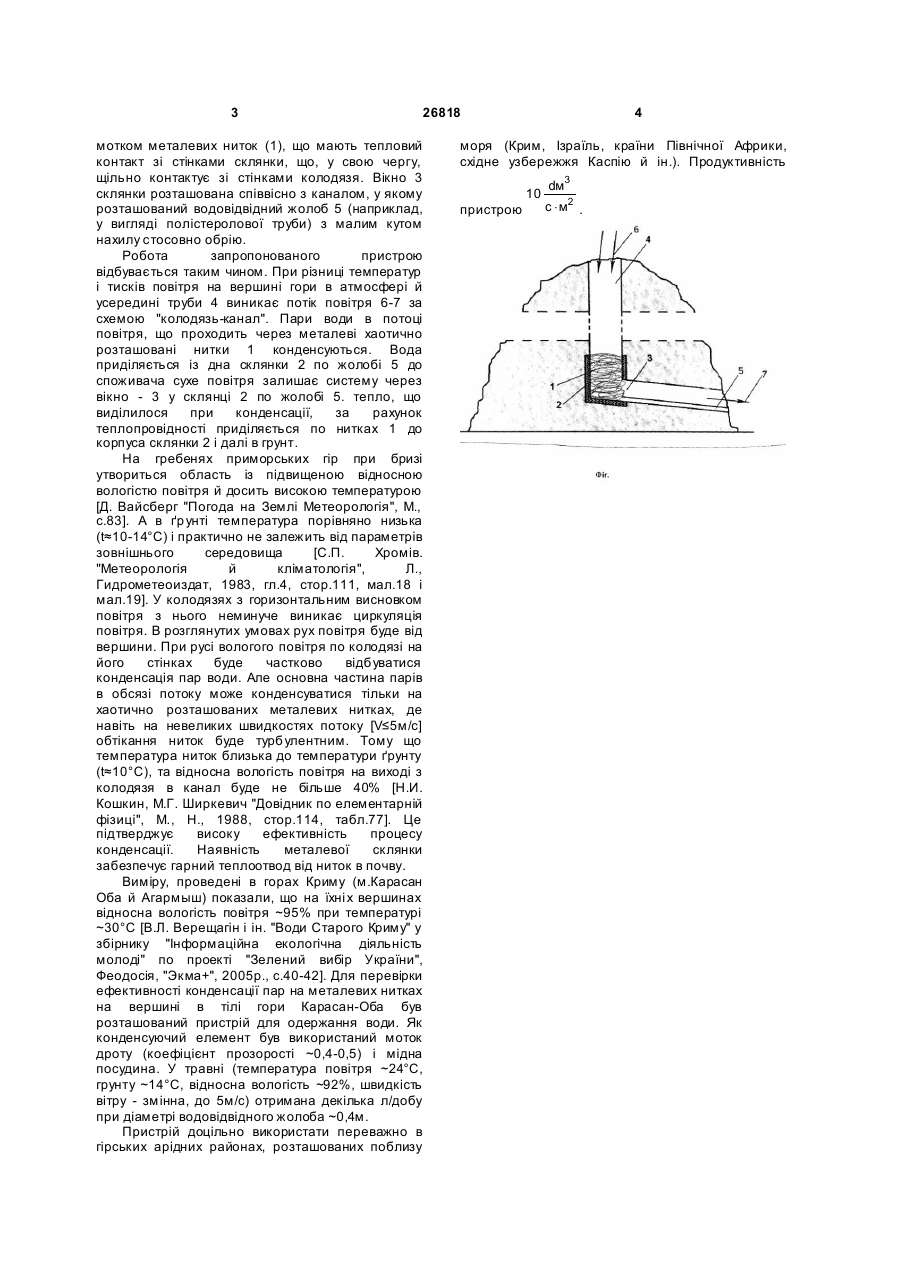

Пристрій для одержання питної води, що включає елементи, що конденсують, і водовідвідний жолоб, який відрізняється тим, що містить жорстко з'єднаний з порожньою трубою металевий стакан, на бічній стінці якого виконане вікно, розташоване співвісно з водовідвідним жолобом, а елементи, що конденсують, виконані у вигляді металевих ниток, поміщених у стакан. (19) (21) u200705020 (22) 07.05.2007 (24) 10.10.2007 (72) ВЕРЕЩАГІН ВАЛЕНТИН ЛЕОНІДОВИЧ, U A, НІКУЛКОВ ЄВГЕН ЮРІЙОВИЧ, UA, ФОМІНА ТЕТЯНА МИ ХАЙЛІВН А, U A (73) ТАВРІЙСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ІМ. В.І. ВЕРН АДСЬКОГО, UA (56) 3 26818 мотком металевих ниток (1), що мають тепловий контакт зі стінками склянки, що, у свою чергу, щільно контактує зі стінками колодязя. Вікно 3 склянки розташована співвісно з каналом, у якому розташований водовідвідний жолоб 5 (наприклад, у вигляді полістеролової труби) з малим кутом нахилу стосовно обрію. Робота запропонованого пристрою відбувається таким чином. При різниці температур і тисків повітря на вершині гори в атмосфері й усередині труби 4 виникає потік повітря 6-7 за схемою "колодязь-канал". Пари води в потоці повітря, що проходить через металеві хаотично розташовані нитки 1 конденсуються. Вода приділяється із дна склянки 2 по жолобі 5 до споживача сухе повітря залишає систему через вікно - 3 у склянці 2 по жолобі 5. тепло, що виділилося при конденсації, за рахунок теплопровідності приділяється по нитках 1 до корпуса склянки 2 і далі в грунт. На гребенях приморських гір при бризі утвориться область із підвищеною відносною вологістю повітря й досить високою температурою [Д. Вайсберг "Погода на Землі Метеорологія", М., с.83]. А в ґр унті температура порівняно низька (t≈10-14°С) і практично не залежить від параметрів зовнішнього середовища [С.П. Хромів. "Метеорологія й кліматологія", Л., Гидрометеоиздат, 1983, гл.4, стор.111, мал.18 і мал.19]. У колодязях з горизонтальним висновком повітря з нього неминуче виникає циркуляція повітря. В розглянутих умовах рух повітря буде від вершини. При русі вологого повітря по колодязі на його стінках буде частково відбуватися конденсація пар води. Але основна частина парів в обсязі потоку може конденсуватися тільки на хаотично розташованих металевих нитках, де навіть на невеликих швидкостях потоку [V≤5м/с] обтікання ниток буде турбулентним. Тому що температура ниток близька до температури ґрунту (t≈10°С), та відносна вологість повітря на виході з колодязя в канал буде не більше 40% [Н.И. Кошкин, М.Г. Ширкевич "Довідник по елементарній фізиці", М., Н., 1988, стор.114, табл.77]. Це підтверджує високу ефективність процесу конденсації. Наявність металевої склянки забезпечує гарний теплоотвод від ниток в почву. Виміру, проведені в горах Криму (м.Карасан Оба й Агармыш) показали, що на їхні х вершинах відносна вологість повітря ~95% при температурі ~30°С [В.Л. Верещагін і ін. "Води Старого Криму" у збірнику "Інформаційна екологічна діяльність молоді" по проекті "Зелений вибір України", Феодосія, "Экма+", 2005р., с.40-42]. Для перевірки ефективності конденсації пар на металевих нитках на вершині в тілі гори Карасан-Оба був розташований пристрій для одержання води. Як конденсуючий елемент був використаний моток дроту (коефіцієнт прозорості ~0,4-0,5) і мідна посудина. У травні (температура повітря ~24°С, грунту ~14°С, відносна вологість ~92%, швидкість вітру - змінна, до 5м/с) отримана декілька л/добу при діаметрі водовідвідного жолоба ~0,4м. Пристрій доцільно використати переважно в гірських арідних районах, розташованих поблизу 4 моря (Крим, Ізраїль, країни Північної Африки, східне узбережжя Каспію й ін.). Продуктивність 10 пристрою dм3 c × м2 .
