Пристрій для екстремального охолодження
Номер патенту: 26920
Опубліковано: 10.10.2007
Автори: Ломакін Іван Іванович, Бабійчук Владислав Георгійович, Бабійчук Георгій Опанасович, Марченко Віктор Степанович, Шило Олександр Володимирович, Козлов Олександр Вікторович
Формула / Реферат
Пристрій для екстремального охолодження, що включає термоізольований корпус з робочою камерою і систему подання холодоагенту, який відрізняється тим, що термоізольований корпус додатково містить теплообмінник, виконаний у вигляді двох розташованих один в одному циліндрів, між якими по спіралі розташовані з'єднувальні перегородки, зовні теплообмінника установлений заливний клапан, що з'єднує теплообмінник з програмно-охолоджувальним пристроєм, усередині теплообмінника розміщений канал відведення холодоагенту в зовнішній контур, а в робочій камері розташований прилад для розподілу холодоагенту.
Текст

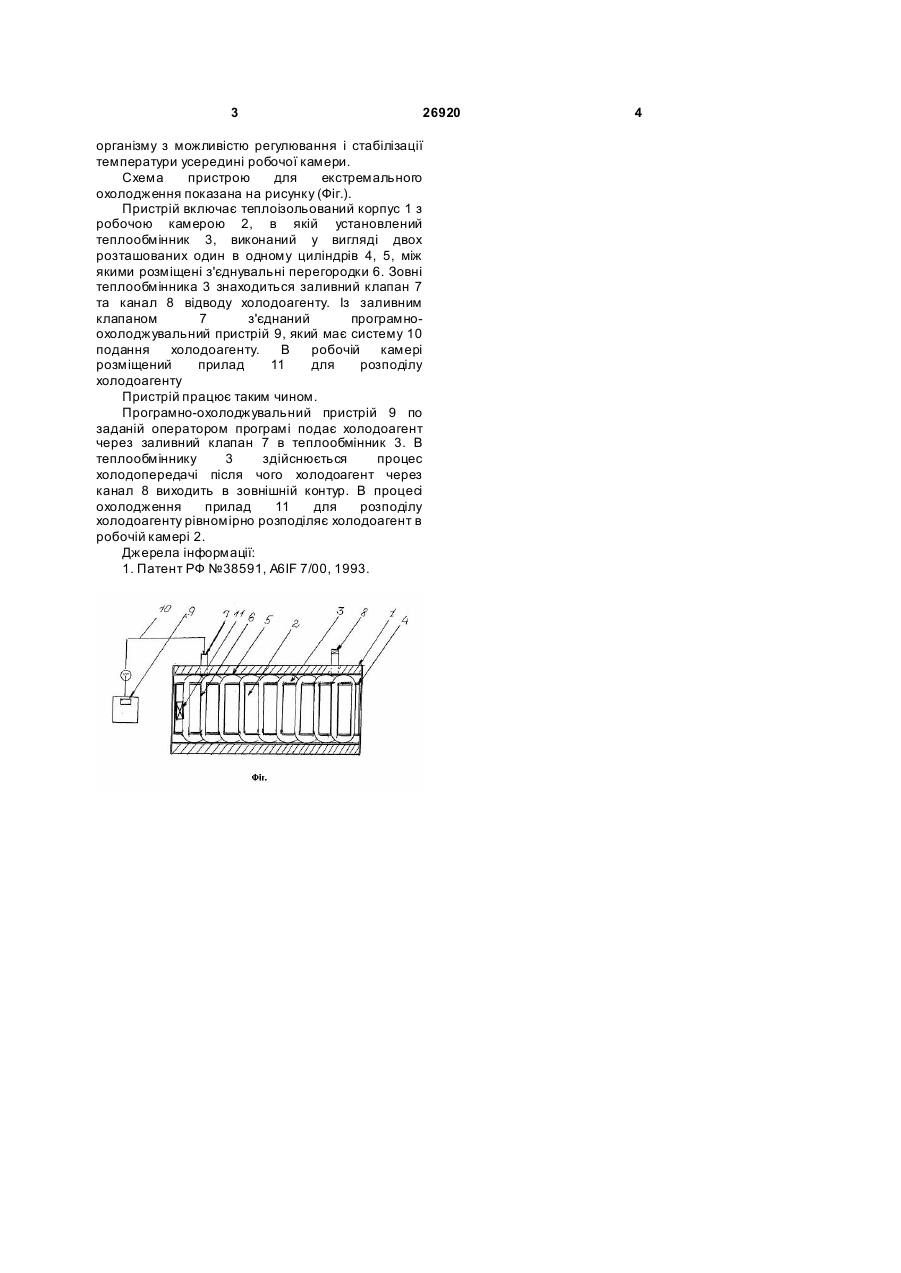

Пристрій для екстремального охолодження, що включає термоізольований корпус з робочою камерою і систему подання холодоагенту, який відрізняє ться тим, що термоізольований корпус додатково містить теплообмінник, виконаний у вигляді двох розташованих один в одному циліндрів, між якими по спіралі розташовані з'єднувальні перегородки, зовні теплообмінника установлений заливний клапан, що з'єднує теплообмінник з програмно-охолоджувальним пристроєм, усередині теплообмінника розміщений канал відведення холодоагенту в зовнішній контур, а в робочій камері розташований прилад для розподілу холодоагенту. (19) (21) u200706116 (22) 04.06.2007 (24) 10.10.2007 (72) БАБІЙЧУК ГЕОРГІЙ ОПАНАСОВИЧ, U A, КОЗЛОВ ОЛЕКСАНДР ВІКТОРОВИЧ, U A, ЛОМАКІН ІВАН ІВАНОВИЧ, UA, БАБІЙЧУК ВЛАДИСЛАВ ГЕОРГІЙОВИЧ, U A, ШИЛО ОЛЕКСАНДР ВОЛОДИ МИРОВИЧ, UA, МАРЧЕНКО ВІКТОР СТЕП АНОВИЧ, U A (73) ІНСТИТУТ ПРОБЛЕМ КРІОБІОЛОГІЇ І КРІОМЕДИЦИНИ НАЦІОНАЛЬНОЇ АКАДЕМІЇ Н АУК УКРАЇНИ, U A (56) 3 26920 організму з можливістю регулювання і стабілізації температури усередині робочої камери. Схема пристрою для екстремального охолодження показана на рисунку (Фіг.). Пристрій включає теплоізольований корпус 1 з робочою камерою 2, в якій установлений теплообмінник 3, виконаний у вигляді двох розташованих один в одному циліндрів 4, 5, між якими розміщені з'єднувальні перегородки 6. Зовні теплообмінника 3 знаходиться заливний клапан 7 та канал 8 відводу холодоагенту. Із заливним клапаном 7 з'єднаний програмноохолоджувальний пристрій 9, який має систему 10 подання холодоагенту. В робочій камері розміщений прилад 11 для розподілу холодоагенту Пристрій працює таким чином. Програмно-охолоджувальний пристрій 9 по заданій оператором програмі подає холодоагент через заливний клапан 7 в теплообмінник 3. В теплообміннику 3 здійснюється процес холодопередачі після чого холодоагент через канал 8 виходить в зовнішній контур. В процесі охолодження прилад 11 для розподілу холодоагенту рівномірно розподіляє холодоагент в робочій камері 2. Джерела інформації: 1. Патент РФ №38591, А6IF 7/00, 1993. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for extreme cooling
Автори англійськоюBabiichuk Heorhii Opanasovych, Kozlov Oleksandr Viktorovych, Lomakin Ivan Ivanovych, Babiichuk Vladyslav Heorhiiovych, Shylo Oleksandr Volodymyrovych, Marchenko Viktor Stepanovych
Назва патенту російськоюУстройство для экстремального охлаждения
Автори російськоюБабийчук Георгий Афанасьвич, Козлов Александр Викторович, Ломакин Иван Иванович, Бабийчук Владислав Георгиевич, Шило Александр Владимирович, Марченко Виктор Степанович
МПК / Мітки
МПК: A61F 7/00
Мітки: екстремального, пристрій, охолодження
