Пристрій для охолодження довгомірних виробів

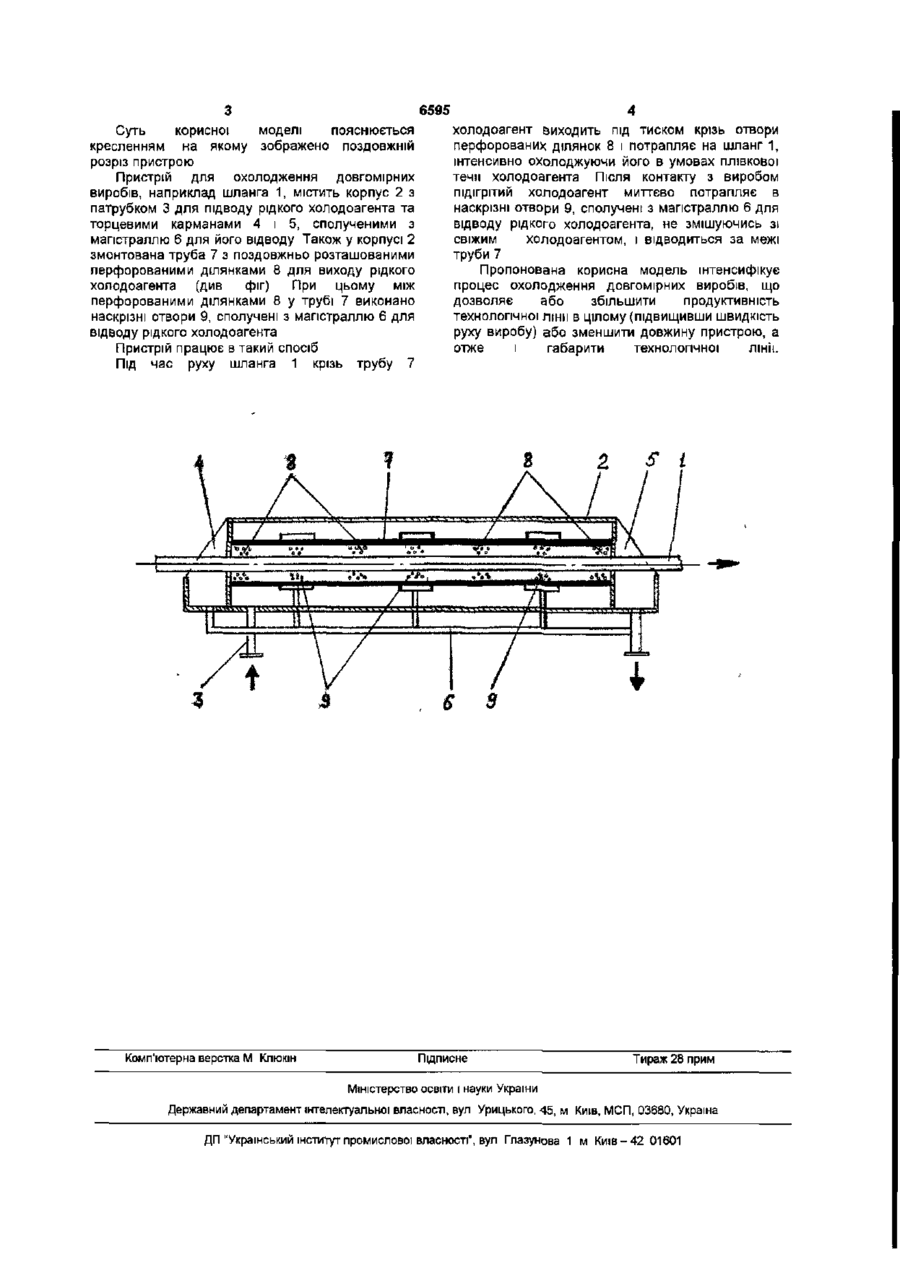

Пристрій для охолодження довгомірних виробів, що містить корпус з патрубком для підводу рідкого холодоагенту та торцевими карманами, сполученими з магістраллю для його відводу, а також змонтовану в корпусі трубу з поздовжньо розташованими перфорованими ділянками для виходу рідкого холодоагенту, який відрізняється тим, що між перфорованими ділянками у трубі виконано наскрізні отвори, сполучені з магістраллю для відводу рідкого холодоагенту Корисна модель належить до полімерного машинобудування, зокрема до пристроїв для охолодження довгомірних виробів, наприклад, труб, шлангів, електричних кабелів та проводів тощо й може бути використана в екструзійних відводиться з труби лише на її торцевих ділянках, омиваючи при цьому охолоджуваний виріб, що також погіршує умови теплообміну між виробом та рідким холодоагентом В основу пропонованої корисної моделі покладено задачу вдосконалити пристрій для охолодження довгомірних виробів, в якому нове конструктивне оформлення труби забезпечує плівковий режим охолодження виробу та вчасне відведення відпрацьованого холодоагента значно інтенсифікує процес охолодження виробу Поставлена задача вирішується тим, що в пристрої для охолодження довгомірних виробів, що містить корпус з патрубком для підводу рідкого холодоагента та торцевими карманами, сполученими з магістраллю для його відводу, а також змонтовану в корпусі трубу з поздовжньо розташованими перфорованими ділянками для виходу рідкого холодоагента, згідно з пропонованою корисною моделлю новим є те, що між перфорованими ділянками у трубі виконано наскрізні отвори, сполучені з магістраллю для відводу рідкого холодоагента Під час руху виробу крізь трубу холодоагент виходить під тиском крізь отвори перфорованих ділянок і потрапляє на виріб, інтенсивно охолоджуючи його в умовах плівкової течи холодоагента Після контакту з виробом підігрітий холодоагент миттєво потрапляє в наскрізні отвори, сполучені з магістраллю для відводу рідкого холодоагента, не змішуючись зі свіжим холодоагентом, і відводиться за межі труби, що суттєво інтенсифікує процес охолодження ЛІНІЯХ Відомий пристрій для охолодження довгомірних виробів, що містить корпус з патрубками для підводу й відводу рідкого холодоагента та поздовжньо розташованими ділянками для контакту рідкого холодоагента з охолоджуваним виробом [Патент України №1324 U, МПК6 В29С 35/16, заявл 05 12 2001, опубл 15 07 2002] Недоліком цього пристрою є низька інтенсивність охолодження виробу в умовах його контакту з великим об'ємом рідкого холодоагента Найбільш близьким за технічною суттю до пропонованого технічного рішення є пристрій для охолодження довгомірних виробів, що містить корпус з патрубком для підводу рідкого холодоагента та торцевими карманами, сполученими з магістраллю для його відводу, а також змонтовану в корпусі трубу з поздовжньо розташованими перфорованими ділянками для виходу рідкого холодоагента [а с СРСР №1380990, МПК4 В29С 47/90, заявл 23 06 1986, опубл 15 03 1988] Цей пристрій, як і аналог, що розглянуто, не забезпечує високої інтенсивності охолодження виробу, оскільки процес теплообміну відбувається у відносно великому об'ємі рідкого холодоагента Крім того, підігрітий у результаті часткового охолодження виробу рідкий холодоагент ю о> ю со 6595 Суть корисної моделі пояснюється кресленням на якому зображено поздовжній розріз пристрою Пристрій для охолодження довгомірних виробів, наприклад шланга 1, містить корпус 2 з патрубком 3 для підводу рідкого холодоагента та торцевими карманами 4 і 5, сполученими з магістраллю 6 для його відводу Також у корпусі 2 змонтована труба 7 з поздовжньо розташованими перфорованими ділянками 8 для виходу рідкого холодоагента (див фіг) При цьому між перфорованими ділянками 8 у трубі 7 виконано наскрізні отвори 9, сполучені з магістраллю 6 для відводу рідкого холодоагента Пристрій працює в такий спосіб Під час руху шланга 1 крізь трубу 7 холодоагент виходить під тиском крізь отвори перфорованих ділянок 8 і потрапляє на шланг 1, інтенсивно охолоджуючи його в умовах плівкової течи холодоагента Після контакту з виробом підігрітий холодоагент миттєво потрапляє в наскрізні отвори 9, сполучені з магістраллю 6 для відводу рідкого холодоагента, не змішуючись зі свіжим холодоагентом, і відводиться за межі труби 7 Пропонована корисна модель інтенсифікує процес охолодження довгомірних виробів, що дозволяє або збільшити продуктивність технологічної лінії в цілому (підвищивши ШВИДКІСТЬ руху виробу) або зменшити довжину пристрою, а отже і габарити технологічної лінії. S Комп'ютерна верстка М Кпюкін Підписне і Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова 1 м Київ-42 01601
