Пристрій для охолодження довгомірних виробів

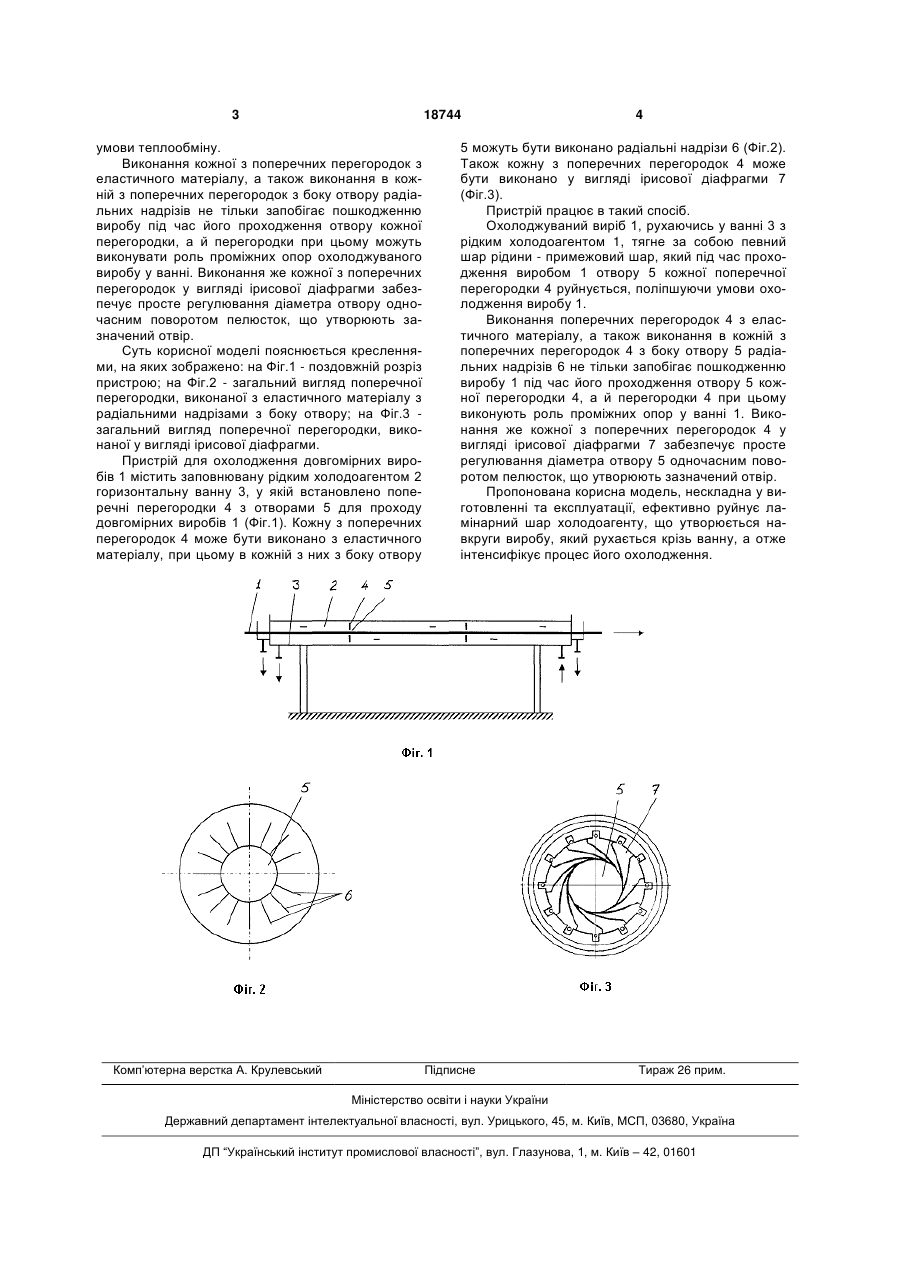

1. Пристрій для охолодження довгомірних виробів, що містить заповнену рідким холодоагентом горизонтальну ванну, який відрізняється тим, що у ванні встановлено щонайменше одну попе 3 18744 умови теплообміну. Виконання кожної з поперечних перегородок з еластичного матеріалу, а також виконання в кожній з поперечних перегородок з боку отвору радіальних надрізів не тільки запобігає пошкодженню виробу під час його проходження отвору кожної перегородки, а й перегородки при цьому можуть виконувати роль проміжних опор охолоджуваного виробу у ванні. Виконання же кожної з поперечних перегородок у вигляді ірисової діафрагми забезпечує просте регулювання діаметра отвору одночасним поворотом пелюсток, що утворюють зазначений отвір. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз пристрою; на Фіг.2 - загальний вигляд поперечної перегородки, виконаної з еластичного матеріалу з радіальними надрізами з боку отвору; на Фіг.3 загальний вигляд поперечної перегородки, виконаної у вигляді ірисової діафрагми. Пристрій для охолодження довгомірних виробів 1 містить заповнювану рідким холодоагентом 2 горизонтальну ванну 3, у якій встановлено поперечні перегородки 4 з отворами 5 для проходу довгомірних виробів 1 (Фіг.1). Кожну з поперечних перегородок 4 може бути виконано з еластичного матеріалу, при цьому в кожній з них з боку отвору Комп’ютерна верстка А. Крулевський 4 5 можуть бути виконано радіальні надрізи 6 (Фіг.2). Також кожну з поперечних перегородок 4 може бути виконано у вигляді ірисової діафрагми 7 (Фіг.3). Пристрій працює в такий спосіб. Охолоджуваний виріб 1, рухаючись у ванні 3 з рідким холодоагентом 1, тягне за собою певний шар рідини - примежовий шар, який під час проходження виробом 1 отвору 5 кожної поперечної перегородки 4 руйнується, поліпшуючи умови охолодження виробу 1. Виконання поперечних перегородок 4 з еластичного матеріалу, а також виконання в кожній з поперечних перегородок 4 з боку отвору 5 радіальних надрізів 6 не тільки запобігає пошкодженню виробу 1 під час його проходження отвору 5 кожної перегородки 4, а й перегородки 4 при цьому виконують роль проміжних опор у ванні 1. Виконання же кожної з поперечних перегородок 4 у вигляді ірисової діафрагми 7 забезпечує просте регулювання діаметра отвору 5 одночасним поворотом пелюсток, що утворюють зазначений отвір. Пропонована корисна модель, нескладна у виготовленні та експлуатації, ефективно руйнує ламінарний шар холодоагенту, що утворюється навкруги виробу, який рухається крізь ванну, а отже інтенсифікує процес його охолодження. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
