Прилад для креслення гіперболічних кривих 4-го порядку

Номер патенту: 19543

Опубліковано: 15.12.2006

Автори: Іванов Геннадій Олександрович, Табацков Вячеслав Петрович, Полянський Павло Миколайович, Думенко Костянтин Миколайович, Бергер Еміль Григорович

МПК: B43L 11/00

Мітки: прилад, креслення, 4-го, кривих, порядку

Формула / Реферат:

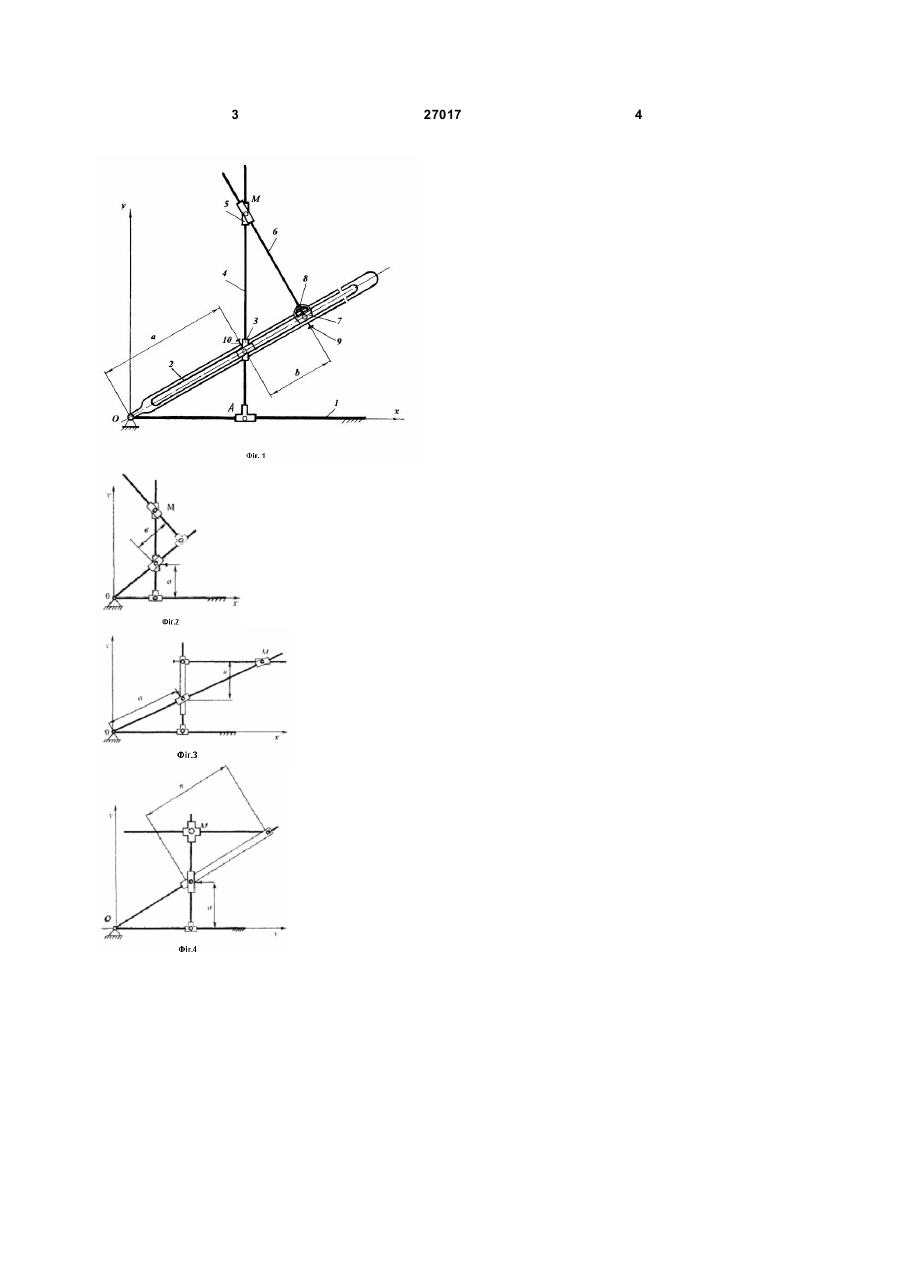

Прилад для креслення кривих 4-го порядку, обладнаний горизонтальною напрямною, вертикальною траверсою і кулісою, зв'язаними між собою шарнірами та повзунами, який відрізняється тим, що для креслення кривих 4-го порядку прилад має додаткову кулісу, шатун та горизонтальну траверсу.

Номер патенту: 45015

Опубліковано: 15.03.2002

Автори: Савченко Олександр Васильович, Косенко Максим Сергійович, Табацков Вячеслав Петрович

МПК: B43L 11/00

Мітки: креслення, прилад, 6-го, порядку, 4-го, кривих, одночасного

Формула / Реферат:

Прилад для одночасного креслення кривих 4-го та 6-го порядку, що містить нерухому горизонтальну лінійку, траверсу і кулісу, зв'язані між собою шарнірами і повзунами, який відрізняється тим, що він має у своєму складі прямокутний повзун, вертикальну і горизонтальну напрямні, по яких ковзають траверса і куліса.

Номер патенту: 25652

Опубліковано: 10.08.2007

Автори: Табацков Вячеслав Петрович, Бергер Еміль Григорович

МПК: B43L 11/00

Мітки: прилад, креслення, кривих, конічних

Формула / Реферат:

Прилад для креслення конічних кривих, який має дві куліси, траверзу та нерухому направляючу лінійку, зв'язані між собою шарнірами та повзунами, який відрізняється тим, що для спрощення налагодження прилад забезпечений прямокутною направляючою рамкою.

Номер патенту: 5128

Опубліковано: 15.02.2005

Автори: Бойко Анжела Петрівна, Табацков Вячеслав Петрович, Попов Олексій Павлович

МПК: B43L 11/00

Мітки: кривих, вищого, порядку, алгебраїчних, прилад, креслення

Формула / Реферат:

Прилад для креслення алгебраїчних кривих вищого порядку, який містить основу з прорізями, кривошип, шатун і траверзу, зв'язані між собою шарнірами та повзунами, який відрізняється тим, що прилад обладнаний прямокутною основою з прорізями, у вершині якої установлено шарнірно повзун, через який проходить одне плече прямокутного важеля, а друге його плече зв'язане шарнірною діадою повзунів з траверзою, яка несе кулісу з шатуном, з'єднаним...

Номер патенту: 6977

Опубліковано: 15.06.2005

Автори: Табацков Вячеслав Петрович, Домчук Петро Миколайович, Бергер Еміль Григорович, Артюх Віталій Олександрович, Анісімов Олег Олександрович

МПК: B43L 11/00

Мітки: креслення, порядку, замкнених, прилад, кривих, четвертого

Формула / Реферат:

Прилад для креслення замкнених кривих четвертого порядку, що містить кулачковий механізм і площинний штовхач, який відрізняється тим, що для механізації процесу креслення замкнених кривих четвертого порядку та розширення діапазону креслення кривих четвертого порядку, обладнаний диском для кріплення креслярського листа, встановленим на валу і закріпленим за допомогою пересувного важеля, на якому закріплений пишучий штифт.
