Прилад для креслення замкнених кривих четвертого порядку

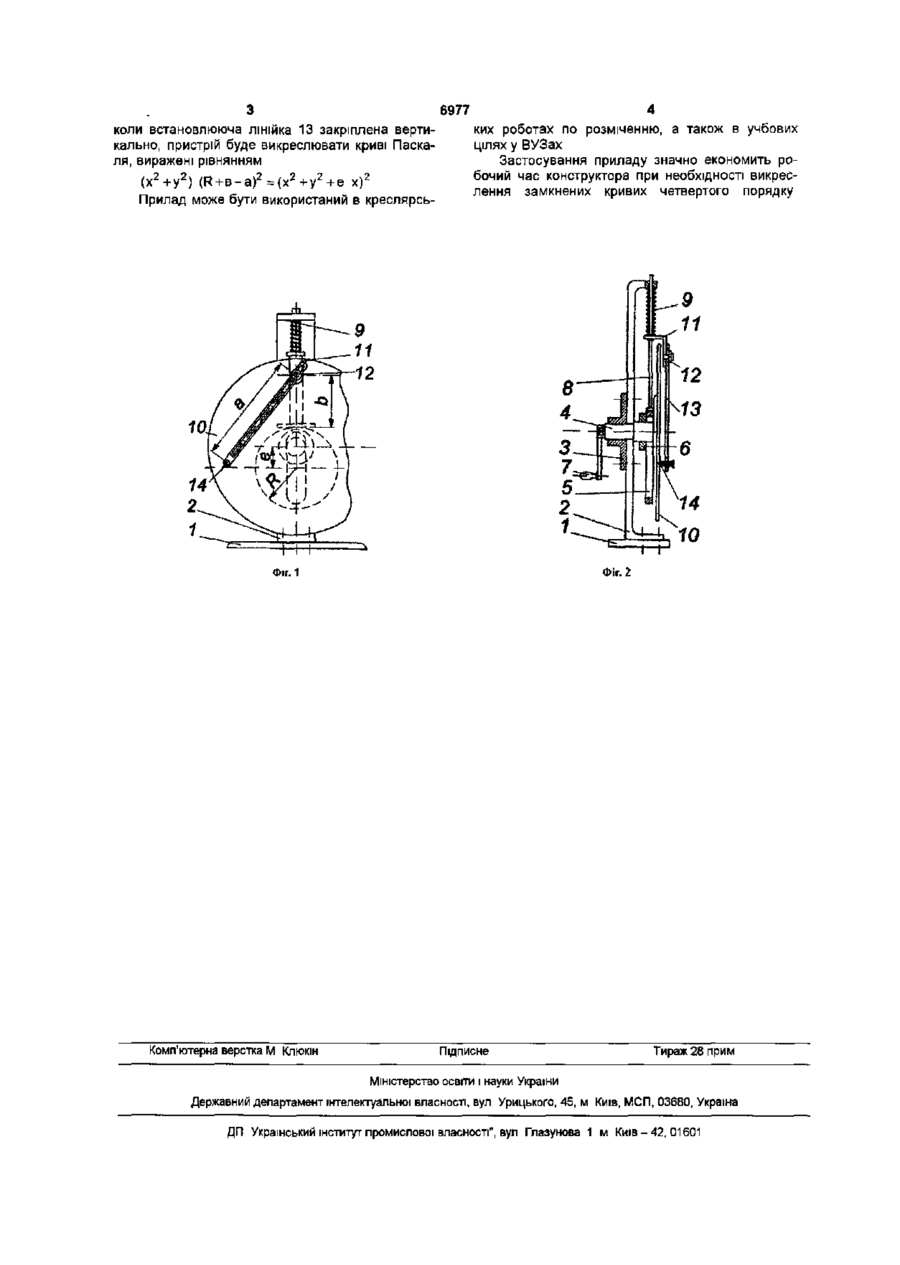

Прилад для креслення замкнених кривих четвертого порядку, що містить кулачковий механізм і площинний штовхач, який відрізняється тим, що для механізації процесу креслення замкнених кривих четвертого порядку та розширення діапазону креслення кривих четвертого порядку, обладнаний диском для кріплення креслярського листа, встановленим на валу і закріпленим за допомогою пересувного важеля, на якому закріплений пишучий штифт Корисна модель відноситься до креслярських приладів, зокрема для креслення а також розмітки плоских кривих ЛІНІЙ Прилад може бути використаний в конструкторських бюро і в учбовому процесі ВУЗів ВІДОМІ прилади для креслення кривих, що мають кулачковий механізм з круглим ексцентриком та плоским штовхачем (И И Артоболевский "Механизмы в современной технике", М 1975 т IV стр 99 - штовхач з пружиною, стр 21 штовхач у вигляді рамки) Ці механізми призначені для передачі штовхачу заданого закону руху Відомий пристрій, який має кулачковий механізм і плоский штовхач (И И Артоболевский "Механизмы в современной технике", М , 1975, т IV, механізм № 830) не дозволяє викреслювати замкнені криві 4-го порядку Задачею даної корисної моделі є механізація процесу креслення замкнених кривих 4-го порядку та розширення діапазону їх креслення Для досягнення цієї мети відомий кулачковий механізм з круглим ексцентриком та плоским штовхачем обладнаний диском для кріплення креслярського листа та встановленому на валу кулачка і закріпленому на штовхачі переставним важелем, який несе пишучий штифт На фіг 1 зображений головний вид приладу, на фіг 2 - вид збоку Прилад включає в себе кулачковий механізм, який складається з основи 1, стійки 2, направляючої втулки 3 для закріплення валу 4, круглого ексцентрика 5 з гайкою затискання 6, рукоятки 7 та плоского штовхача 8 з пружиною 9 На валу 4 встановлений диск 10 для закріплення креслення, а на штовхачу 8 закріплений кронштейн 11 з опорним гвинтом 12, який тримає встановлюючи лінійку 13, на якій закріплений пишучий штифт 14 Круглий кулачок-ексцентрик 5 закріпляється на валу 4 за допомогою гайки затискання 6, цей кулачок виконаний з прорізом, який дозволяє встановити необхідну величину ексцентриситету "є" Встановлююча лінійка 13 виконана з прорізом, і за допомогою гвинта 12 закріплюється під необхідним кутом до осі штовхача на потрібній відстані "а" до пишучого штифту 14 Для даного приладу постійними величинами являються радіус R кулачка 5 і відстань „в" від площини штовхача до осі гвинта 12, а змінними величинами є ексцентриситет "є", та довжина ричага "а" і кут а Прилад працює таким чином При обертанні рукоятки 7 кулачок передає плоскому штовхачеві 8 обертово-поступальний рух При цьому пишучий штифт 14, який з'єднаний із штовхачем, викреслює на площині диску 10, який обертається широкий діапазон замкнутих кривих 4-го порядку, які виражаються загальним рівнянням виду (т х + п у) 2 +{т у-п(х + е)]2 = (х2+у2+е х) 2 Де m = R + в - а cosa , n = a sin a Налаштування приладу на викреслювання кривих приводиться в дію зміною величин "є", "а", а також кута а В окремому випадку при сс=О, 1 О) со 6977 коли встановлююча лінійка 13 закріплена вертикально, пристрій буде викреслювати криві Паскаля, виражені рівнянням 2 2 2 2 2 2 ( х + у ) (R + B - a ) = ( x + y + e x) Прилад може бути використаний в креслярсь ких роботах по розміченню, а також в учбових цілях у ВУЗах Застосування приладу значно економить робочий час конструктора при необхідності викреслення замкнених кривих четвертого порядку іа 14 10 Фіг. 2 Фіг. 1 Комп'ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП Український інститут промислової власності", вул Глазунова 1 м Київ-42, 01601
