Фотоелектричний датчик кутового переміщення рульової поверхні літака
Номер патенту: 27040
Опубліковано: 10.10.2007
Формула / Реферат
Фотоелектричний датчик кутового переміщення рульової поверхні літака, що містить оптично зв'язані випромінювач, світловоди та фотоприймальний блок, який відрізняється тим, що додатково містить затискач для закріплення випромінювача на краю рульової поверхні, а торці світловодів укладені по дузі кола, яке окреслюється рульовою поверхнею, з радіусом, що дорівнює довжині рульової поверхні, при цьому дуга кола розташована в площині, перпендикулярній до рульової поверхні літака.
Текст

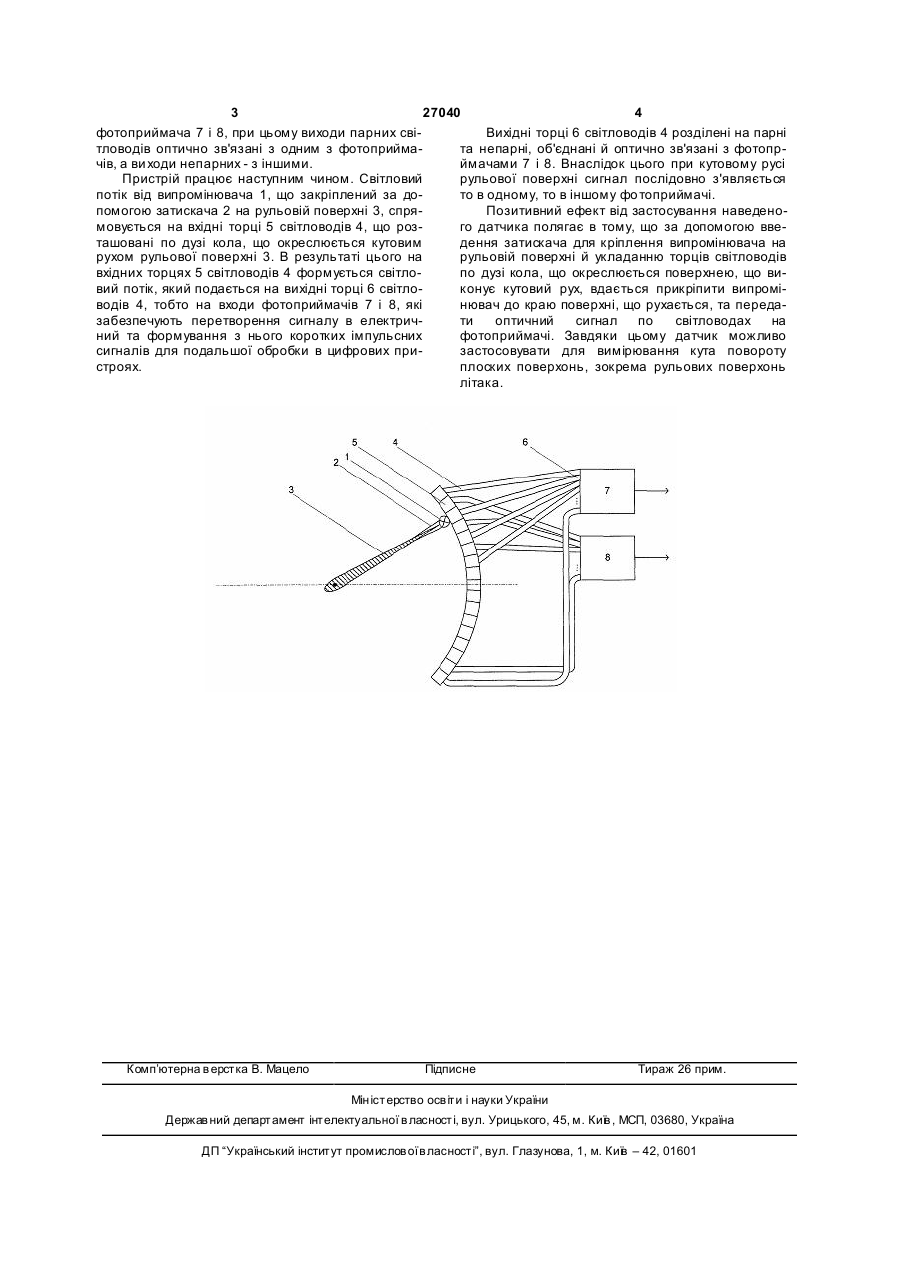

Фотоелектричний датчик кутового переміщення рульової поверхні літака, що містить оптично 3 27040 4 фотоприймача 7 і 8, при цьому виходи парних свіВихідні торці 6 світловодів 4 розділені на парні тловодів оптично зв'язані з одним з фотоприймата непарні, об'єднані й оптично зв'язані з фотопрчів, а ви ходи непарних - з іншими. ймачами 7 і 8. Внаслідок цього при кутовому русі Пристрій працює наступним чином. Світловий рульової поверхні сигнал послідовно з'являється потік від випромінювача 1, що закріплений за дото в одному, то в іншому фо топриймачі. помогою затискача 2 на рульовій поверхні 3, спряПозитивний ефект від застосування наведеномовується на вхідні торці 5 світловодів 4, що розго датчика полягає в тому, що за допомогою вветашовані по дузі кола, що окреслюється кутовим дення затискача для кріплення випромінювача на рухом рульової поверхні 3. В результаті цього на рульовій поверхні й укладанню торців світловодів вхідних торцях 5 світловодів 4 формується світлопо дузі кола, що окреслюється поверхнею, що вивий потік, який подається на вихідні торці 6 світлоконує кутовий рух, вдається прикріпити випроміводів 4, тобто на входи фотоприймачів 7 і 8, які нювач до краю поверхні, що рухається, та передазабезпечують перетворення сигналу в електричти оптичний сигнал по світловодах на ний та формування з нього коротких імпульсних фотоприймачі. Завдяки цьому датчик можливо сигналів для подальшої обробки в цифрових призастосовувати для вимірювання кута повороту строях. плоских поверхонь, зокрема рульових поверхонь літака. Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPhotoelectric angular position transducer for an aircraft control surface
Автори англійськоюOhanesian Artem Semenovych, Koshovyi Mykola Dmytrovych
Назва патенту російськоюФотоэлектрический датчик углового перемещения рулевой поверхности самолета
Автори російськоюОганесян Артем Семенович, Кошевой Николай Дмитриевич
МПК / Мітки
МПК: G01B 11/26
Мітки: рульової, фотоелектричний, переміщення, поверхні, датчик, літака, кутового
