Полімерна композиція

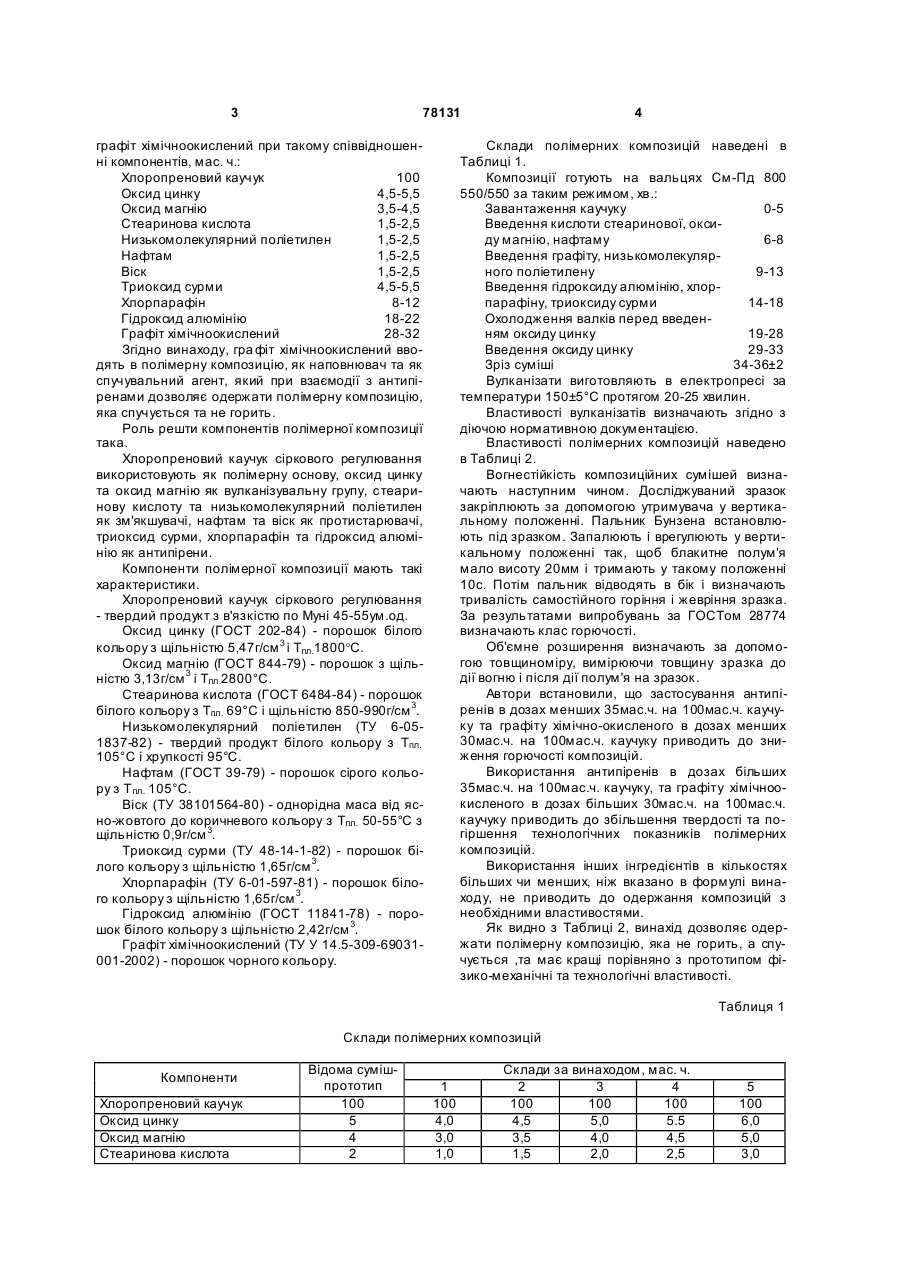

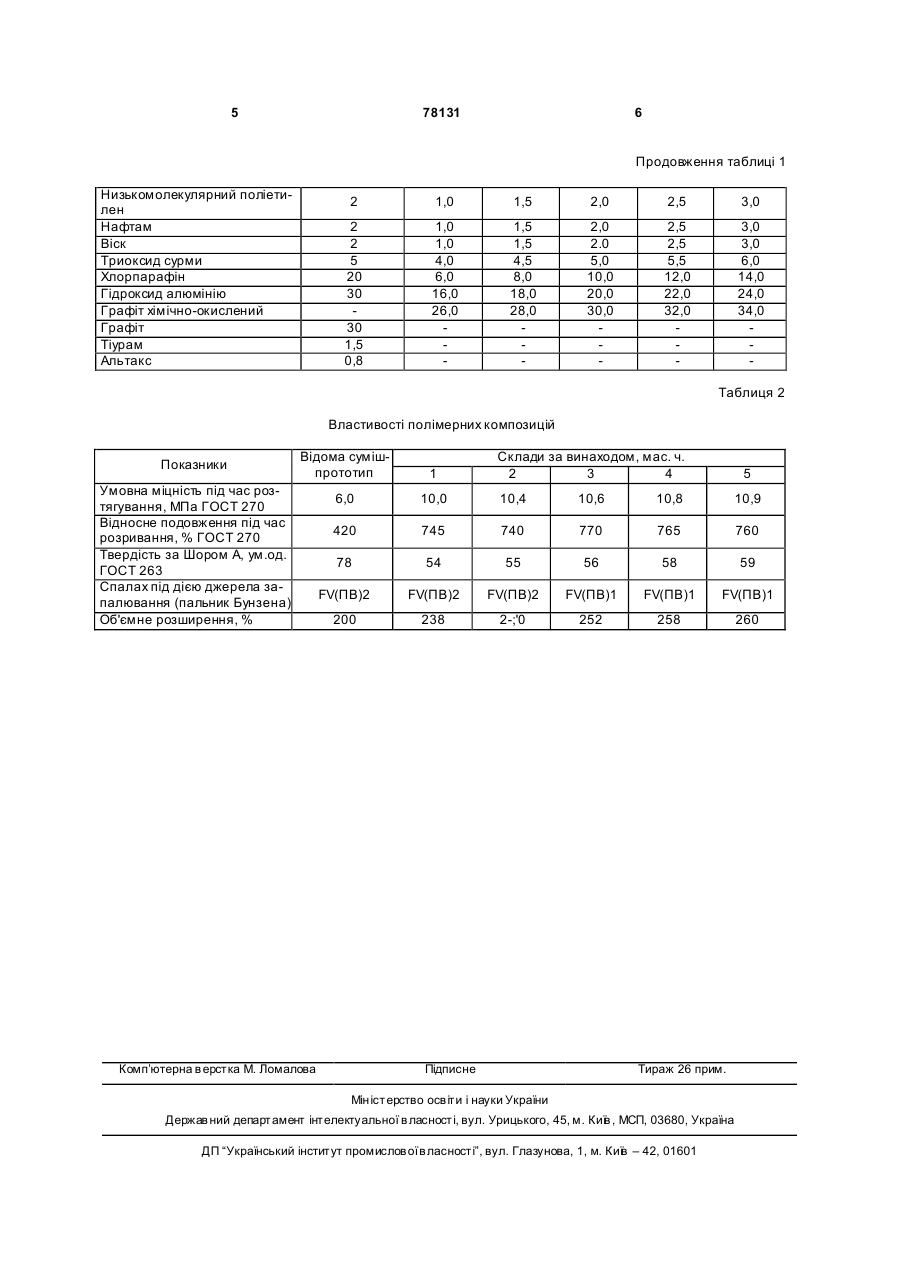

Полімерна композиція, що містить хлоропреновий каучук, оксид цинку, оксид магнію, стеари C2 2 (19) 1 3 78131 графіт хімічноокислений при такому співвідношенні компонентів, мас. ч.: Хлоропреновий каучук 100 Оксид цинку 4,5-5,5 Оксид магнію 3,5-4,5 Стеаринова кислота 1,5-2,5 Низькомолекулярний поліетилен 1,5-2,5 Нафтам 1,5-2,5 Віск 1,5-2,5 Триоксид сурми 4,5-5,5 Хлорпарафін 8-12 Гідроксид алюмінію 18-22 Графіт хімічноокислений 28-32 Згідно винаходу, гра фіт хімічноокислений вводять в полімерну композицію, як наповнювач та як спучувальний агент, який при взаємодії з антипіренами дозволяє одержати полімерну композицію, яка спучується та не горить. Роль решти компонентів полімерної композиції така. Хлоропреновий каучук сіркового регулювання використовують як полімерну основу, оксид цинку та оксид магнію як вулканізувальну групу, стеаринову кислоту та низькомолекулярний поліетилен як зм'якшувачі, нафтам та віск як протистарювачі, триоксид сурми, хлорпарафін та гідроксид алюмінію як антипірени. Компоненти полімерної композиції мають такі характеристики. Хлоропреновий каучук сіркового регулювання - твердий продукт з в'язкістю по Муні 45-55ум.од. Оксид цинку (ГОСТ 202-84) - порошок білого кольору з щільністю 5,47г/cм 3 i Tпл.1800°C. Оксид магнію (ГОСТ 844-79) - порошок з щільністю 3,13г/см 3 і Тпл.2800°С. Стеаринова кислота (ГОСТ 6484-84) - порошок білого кольору з Тпл. 69°С і щільністю 850-990г/см 3. Низькомолекулярний поліетилен (ТУ 6-051837-82) - твердий продукт білого кольору з Тпл. 105°С і хрупкості 95°С. Нафтам (ГОСТ 39-79) - порошок сірого кольору з Т пл. 105°С. Віск (ТУ 38101564-80) - однорідна маса від ясно-жовтого до коричневого кольору з Тпл. 50-55°С з щільністю 0,9г/см 3. Триоксид сурми (ТУ 48-14-1-82) - порошок білого кольору з щільністю 1,65г/см 3. Хлорпарафін (ТУ 6-01-597-81) - порошок білого кольору з щільністю 1,65г/см 3. Гідроксид алюмінію (ГОСТ 11841-78) - порошок білого кольору з щільністю 2,42г/см 3. Графіт хімічноокислений (ТУ У 14.5-309-69031001-2002) - порошок чорного кольору. 4 Склади полімерних композицій наведені в Таблиці 1. Композиції готують на вальцях См-Пд 800 550/550 за таким режимом, хв.: Завантаження каучуку 0-5 Введення кислоти стеаринової, оксиду магнію, нафтаму 6-8 Введення графіту, низькомолекулярного поліетилену 9-13 Введення гідроксиду алюмінію, хлорпарафіну, триоксиду сурми 14-18 Охолодження валків перед введенням оксиду цинку 19-28 Введення оксиду цинку 29-33 Зріз суміші 34-36±2 Вулканізати виготовляють в електропресі за температури 150±5°С протягом 20-25 хвилин. Властивості вулканізатів визначають згідно з діючою нормативною документацією. Властивості полімерних композицій наведено в Таблиці 2. Вогнестійкість композиційних сумішей визначають наступним чином. Досліджуваний зразок закріплюють за допомогою утримувача у вертикальному положенні. Пальник Бунзена встановлюють під зразком. Запалюють і врегулюють у вертикальному положенні так, щоб блакитне полум'я мало висоту 20мм і тримають у такому положенні 10с. Потім пальник відводять в бік і визначають тривалість самостійного горіння і жевріння зразка. За результатами випробувань за ГОСТом 28774 визначають клас горючості. Об'ємне розширення визначають за допомогою товщиноміру, вимірюючи товщину зразка до дії вогню і після дії полум'я на зразок. Автори встановили, що застосування антипіренів в дозах менших 35мас.ч. на 100мас.ч. каучуку та графіту хімічно-окисленого в дозах менших 30мас.ч. на 100мас.ч. каучуку приводить до зниження горючості композицій. Використання антипіренів в дозах більших 35мас.ч. на 100мас.ч. каучуку, та графіту хімічноокисленого в дозах більших 30мас.ч. на 100мас.ч. каучуку приводить до збільшення твердості та погіршення технологічних показників полімерних композицій. Використання інших інгредієнтів в кількостях більших чи менших, ніж вказано в формулі винаходу, не приводить до одержання композицій з необхідними властивостями. Як видно з Таблиці 2, винахід дозволяє одержати полімерну композицію, яка не горить, а спучується ,та має кращі порівняно з прототипом фізико-механічні та технологічні властивості. Таблиця 1 Склади полімерних композицій Компоненти Хлоропреновий каучук Оксид цинку Оксид магнію Стеаринова кислота Відома сумішпрототип 100 5 4 2 1 100 4,0 3,0 1,0 Склади за винаходом, мас. ч. 2 3 4 100 100 100 4,5 5,0 5.5 3,5 4,0 4,5 1,5 2,0 2,5 5 100 6,0 5,0 3,0 5 78131 6 Продовження таблиці 1 Низькомолекулярний поліетилен Нафтам Віск Триоксид сурми Хлорпарафін Гідроксид алюмінію Графіт хімічно-окислений Графіт Тіурам Альтакс 2 1,0 1,5 2,0 2,5 3,0 2 2 5 20 30 30 1,5 0,8 1,0 1,0 4,0 6,0 16,0 26,0 1,5 1,5 4,5 8,0 18,0 28,0 2,0 2.0 5,0 10,0 20,0 30,0 2,5 2,5 5,5 12,0 22,0 32,0 3,0 3,0 6,0 14,0 24,0 34,0 Таблиця 2 Властивості полімерних композицій Показники Відома сумішпрототип 1 6,0 10,0 10,4 10,6 10,8 10,9 420 745 740 770 765 760 78 54 55 56 58 59 FV(ПB)2 FV(ПB)2 FV(ПB)2 FV(ПB)1 FV(ПB)1 FV(ПB)1 200 238 2-;'0 252 258 260 Умовна міцність під час розтягування, МПа ГОСТ 270 Відносне подовження під час розривання, % ГОСТ 270 Твердість за Шором А, ум.од. ГОСТ 263 Спалах під дією джерела запалювання (пальник Бунзена) Об'ємне розширення, % Комп’ютерна в ерстка М. Ломалова Склади за винаходом, мас. ч. 2 3 4 Підписне 5 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
