Полімерна композиція

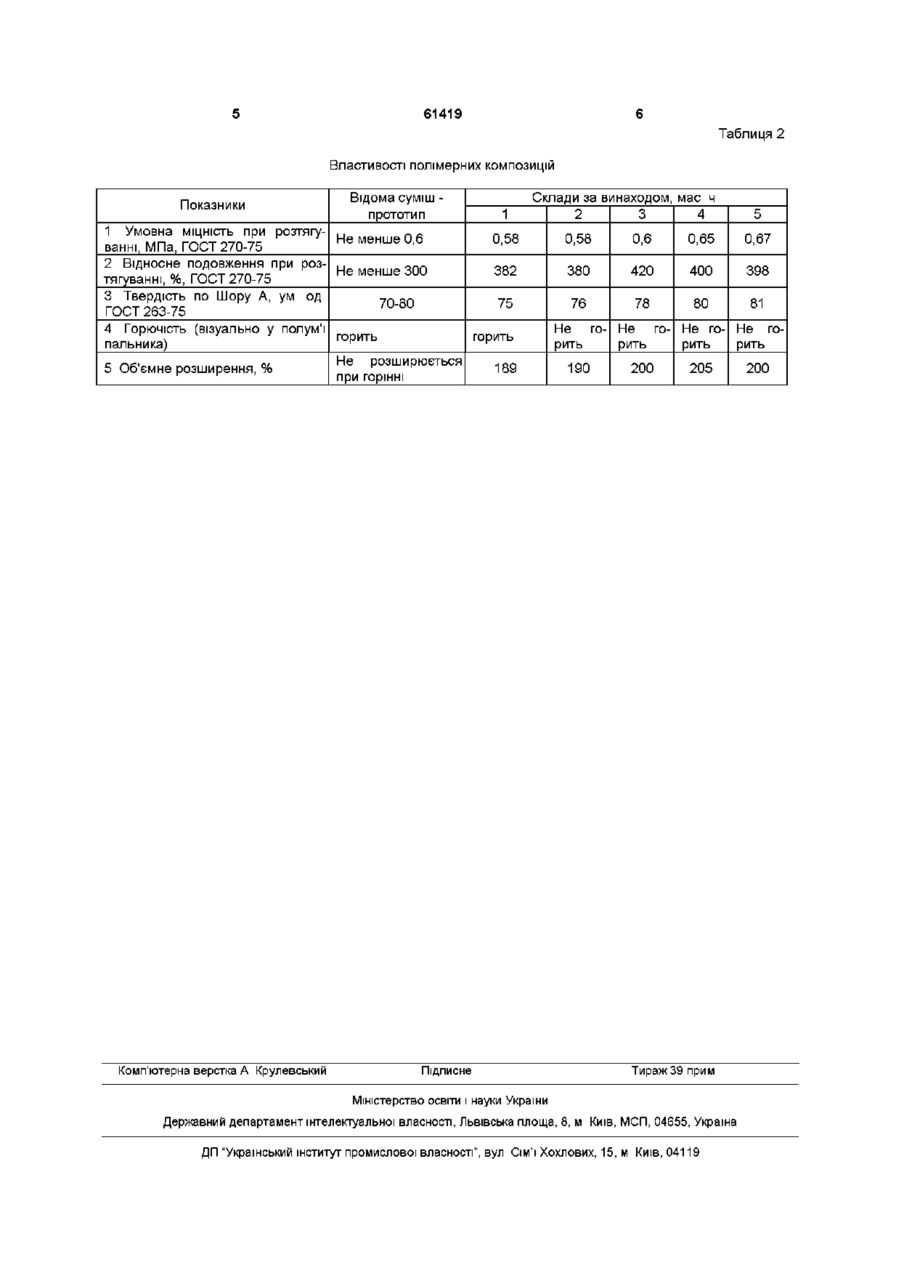

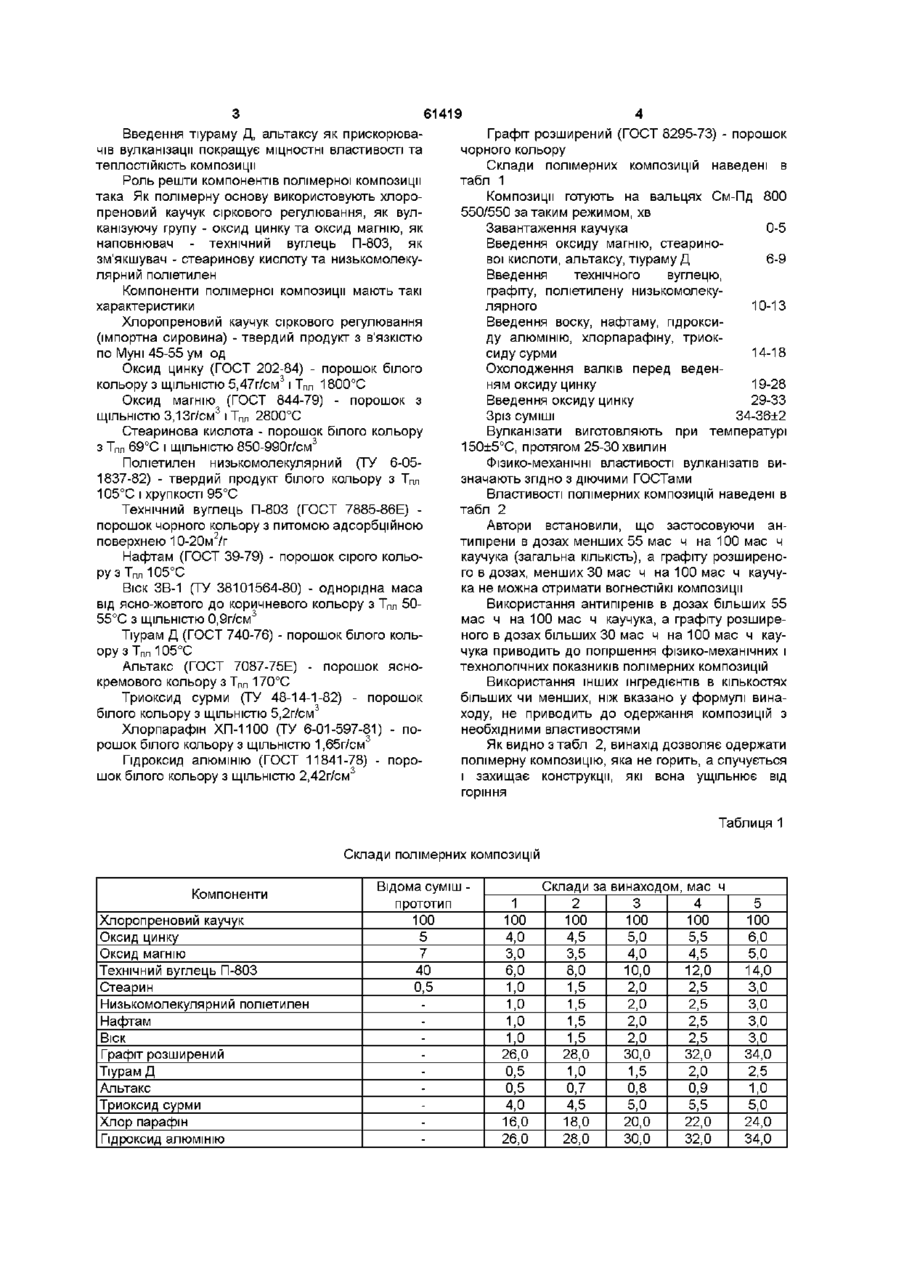

Полімерна композиція, яка містить хлоропреновий каучук, оксид цинку, оксид магнію, технічний вуглець, стеаринову кислоту, яка відрізняється тим, що вона додатково містить нафтам та віск як стабілізатор, графіт розширений як наповнювач, тіурам Д, альтакс як прискорювач вулканізації, поліетилен низькомолекулярний як пластифікатор, триоксид сурми, гідроксид алюмінію, хлорпарафін як антипірени при такому співвідношенні компонентів, мас ч 100 хлоропреновий каучук оксид цинку 4,5-5,5 оксид магнію 3,5-4,5 технічний вуглець П-803 6,0-14,0 стеаринова кислота 1,5-2,5 низькомолекулярний поліетилен 1,5-2,5 нафтам 1,5-2,5 ВІСК 1,5-2,5 графіт розширений 28-32 1-2 тіурам Д альтакс 0,7-0,9 триоксид сурми 4,5-5,5 хлорпарафін 18-22 гідроксид алюмінію 28-32 Винахід відноситься до композиції високомолекулярних сполук, а саме до композицій полімерів хлоропрена і може бути використаний в гумовій промисловості для виготовлення терморозширюючого матеріалу, який застосовується для підвищення вогнестійкості різних поверхонь та конструкцій, таких як профілі, пластини та ІНШІ Найбільш близькою за складом до полімерної композиції, що заявляється, та вибраною за прототип є полімерна композиція на основі хлоропренового каучука, яка містить вулканізуючу групу (оксид цинку, оксид магнію), зм'якшувач - стеаринову кислоту, наповнювач - вуглець технічний (Справочник резинщика Издательство «Химия», Москва, 1971 г стр 89) Недоліком відомої полімерної композиції є те, що вона є горючою, під час горіння не захищає конструкції, які вона ущільнює від розповсюдження полум'я В основу винаходу поставлено задачу удосконалення полімерної композиції шляхом зміни вмісту та складу компонентів, завдяки чому вона набуває вогнестійких властивостей, та властивостей спучування, що перешкоджає розповсюдженню полум'я Поставлена задача вирішується тим, що в полімерну композицію, яка містить хлоропреновий каучук, оксид цинку, оксид магнію, технічний вуглець, стеаринову кислоту згідно винаходу додат ково вводять нафтам та віск як стабілізатори, графіт розширений як наповнювач, тіурам Д та альтакс як прискорювачі вулканізації, поліетилен низькомолекулярний як пластифікатор, триоксид сурми, гідроксид алюмінію, хлорпарафін як антипірени при такому співвідношенні компонентів, мас ч Хлоропреновий каучук 100 Оксид цинку 4,5-5,5 Оксид магнію 3,5-4,5 Технічний вуглець П-803 6,0-14,0 Стеаринова кислота 1,5-2,5 Низькомолекулярний поліетилен 1,5-2,5 Нафтам 1,5-2,5 Віск 1,5-2,5 Графіт розширений 28-32 Тіурам Д 1-2 Альтакс 0,7-0,9 Триоксид сурми 4,5-5,5 Хлорпарафін 18-22 Гідроксид алюмінію 28-32 Згідно винаходу введення триоксиду сурми, гідроксиду алюмінію, хлорпарафіну як антипіренів та графіту розширеного в комплексі дозволяє одержати полімерну композицію, яка при горінні спучується та не горить Введення нафтаму та воску як стабілізаторів покращує СТІЙКІСТЬ композиції до різних видів старіння о> (О 61419 Введення тіураму Д, альтаксу як прискорювачів вулканізації покращує МІЦНОСТНІ властивості та теплостійкість композиції Роль решти компонентів полімерної композиції така Як полімерну основу використовують хлоропреновий каучук сіркового регулювання, як вулканізуючу групу - оксид цинку та оксид магнію, як наповнювач - технічний вуглець П-803, як зм'якшувач - стеаринову кислоту та низькомолекулярний поліетилен Компоненти полімерної композиції мають такі характеристики Хлоропреновий каучук сіркового регулювання (імпортна сировина) - твердий продукт з в'язкістю по Муні 45-55 ум од Оксид цинку (ГОСТ 202-84) - порошок білого 3 кольору з ЩІЛЬНІСТЮ 5,47г/см 1 Т п л 1800°С Оксид магнію (ГОСТ 844-79) - порошок з ЩІЛЬНІСТЮ 3,13г/см 3 1 Тпл 2800°С Стеаринова кислота - порошок білого кольору з Т п л 69°С і ЩІЛЬНІСТЮ 850-990г/см 3 Поліетилен низькомолекулярний (ТУ 6-051837-82) - твердий продукт білого кольору з Т п л 105°С і хрупкості 95°С Технічний вуглець П-803 (ГОСТ 7885-86Е) порошок чорного кольору з питомою адсорбційною поверхнею 10-20м 2 /г Нафтам (ГОСТ 39-79) - порошок сірого кольору з Тпл Ю5°С Віск ЗВ-1 (ТУ 38101564-80) - однорідна маса від ясно-жовтого до коричневого кольору з Т п л 5055°С з ЩІЛЬНІСТЮ 0,9г/см 3 Тіурам Д (ГОСТ 740-76) - порошок білого кольору з Т п л Ю5°С Альтакс (ГОСТ 7087-75Е) - порошок яснокремового кольору з Т п л 170°С Триоксид сурми (ТУ 48-14-1 -82) - порошок білого кольору з ЩІЛЬНІСТЮ 5,2г/см 3 Хлорпарафін ХП-1100 (ТУ 6-01-597-81) - порошок білого кольору з ЩІЛЬНІСТЮ 1,65г/см 3 Гідроксид алюмінію (ГОСТ 11841-78) - порошок білого кольору з ЩІЛЬНІСТЮ 2,42г/см 3 Графіт розширений (ГОСТ 8295-73) - порошок чорного кольору Склади полімерних композицій наведені в табл 1 Композиції готують на вальцях См-Пд 800 550/550 за таким режимом, хв Завантаження каучука 0-5 Введення оксиду магнію, стеаринової кислоти, альтаксу, тіураму Д 6-9 Введення технічного вуглецю, графіту, поліетилену низькомолекулярного 10-13 Введення воску, нафтаму, гідроксиду алюмінію, хлорпарафіну, триоксиду сурми 14-18 Охолодження валків перед веденням оксиду цинку 19-28 Введення оксиду цинку 29-33 Зріз суміші 34-36±2 Вулканізати виготовляють при температурі 150±5°С, протягом 25-30 хвилин Фізико-механічні властивості вулканізатів визначають згідно з діючими ГОСТами Властивості полімерних композицій наведені в табл 2 Автори встановили, що застосовуючи антипірени в дозах менших 55 мас ч на 100 мас ч каучука (загальна КІЛЬКІСТЬ), а графіту розширено го в дозах, менших ЗО мас ч на 100 мас ч каучука не можна отримати вогнестійкі композиції Використання антипіренів в дозах більших 55 мас ч на 100 мас ч каучука, а графіту розширеного в дозах більших ЗО мас ч на 100 мас ч каучука приводить до погіршення фізико-механічних і технологічних показників полімерних композицій Використання інших інгредієнтів в кількостях більших чи менших, ніж вказано у формулі винаходу, не приводить до одержання композицій з необхідними властивостями Як видно з табл 2, винахід дозволяє одержати полімерну композицію, яка не горить, а спучується і захищає конструкції, які вона ущільнює від горіння Таблиця 1 Склади полімерних композицій Компоненти Хлоропреновий каучук Оксид цинку Оксид магнію Технічний вуглець П-803 Стеарин Низькомолекулярний поліетилен Нафтам Віск Графіт розширений Тіурам Д Альтакс Триоксид сурми Хлор парафін Гідроксид алюмінію Відома суміш прототип 100 5 7 40 0,5 Склади за винаходом, мас ч 1 100 4,0 3,0 6,0 1,0 1,0 1,0 1,0 2 100 4,5 3,5 8,0 1,5 1,5 1,5 1,5 3 100 5,0 4,0 4 100 5,5 4,5 5 100 6,0 5,0 10,0 12,0 14,0 2,0 2,0 2,0 2,0 2,5 2,5 2,5 2,5 3,0 3,0 3,0 3,0 26,0 28,0 30,0 32,0 34,0 0,5 0,5 4,0 1,0 0,7 4,5 1,5 0,8 5,0 2,0 0,9 5,5 2,5 1,0 5,0 16,0 26,0 18,0 28,0 20,0 30,0 22,0 32,0 24,0 34,0 61419 Таблиця 2 Властивості полімерних композицій Показники Відома суміш прототип 1 Склади за винаходом, мас ч 2 3 4 1 Умовна МІЦНІСТЬ при розтягуНе менше 0,6 0,58 ванні, МПа, ГОСТ 270-75 2 Відносне подовження при розНе менше 300 382 тягуванні, %, ГОСТ 270-75 3 Твердість по Шору А, ум од 70-80 75 ГОСТ 263-75 4 Горючість (візуально у полум'ї горить горить пальника) Не розширюється 5 Об'ємне розширення, % 189 при горінні Комп'ютерна верстка А Крулевський Підписне 5 0,58 0,6 0,65 0,67 380 420 400 398 76 78 80 81 Не го- Не го- Не го- Не горить рить рить рить 190 200 205 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119 200
