Полімерна композиція

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 27235

Опубліковано: 25.10.2007

Автори: Чулєєва Олена Володимирівна, Антонець Юрій Панасович, Василець Людмила Григорівна, Неровний Микола Іванович, Карпушенко Василь Петрович, Золотарьов Володимир Михайлович

Завантажити PDF файл.

Формула / Реферат

Полімерна композиція, що містить полівінілхлорид, складний ефірний пластифікатор, свинцевий або кальцій-цинковий стабілізатор, стеарат кальцію, триоксид сурми, наповнювач - антипірен, яка відрізняється тим, що містить суміш дифенілолпропану та акрилового співполімеру при наступному співвідношенні компонентів, мас. ч.:

полівінілхлорид

28,1-41,9

складний ефірний пластифікатор

24,0-25,0

свинцевий або кальцій-цинковий стабілізатор

1,2-2,0

стеарат кальцію

0,6-0,7

дифенілолпропан

0,8-1,0

акриловий співполімер

0,3-10

наповнювач - антипірен

23,8-37,0

триоксид сурми

5,0-6,0.

Текст

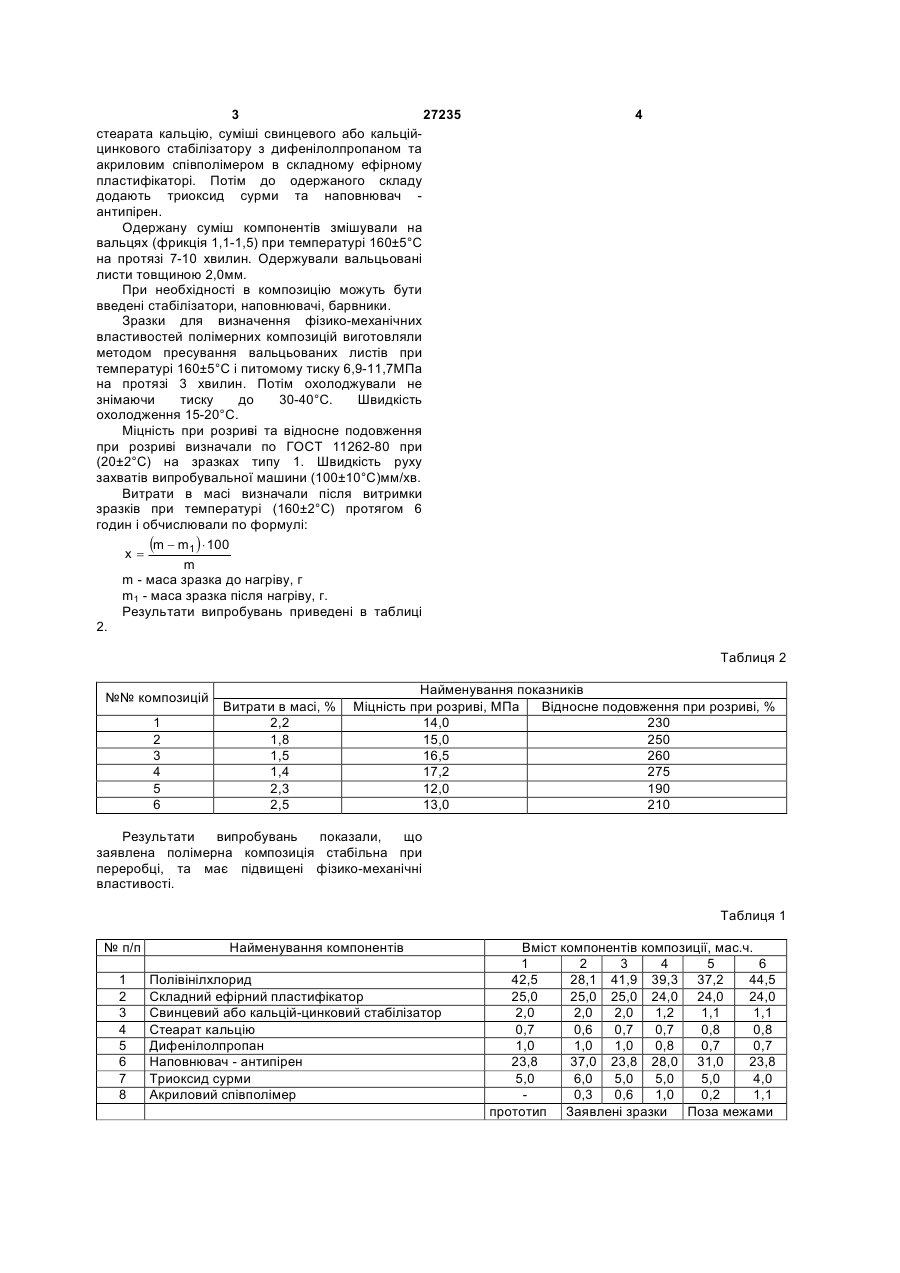

Полімерна композиція, що містить полівінілхлорид, складний ефірний пластифікатор, свинцевий або кальцій-цинковий стабілізатор, 3 27235 стеарата кальцію, суміші свинцевого або кальційцинкового стабілізатору з дифенілолпропаном та акриловим співполімером в складному ефірному пластифікаторі. Потім до одержаного складу додають триоксид сурми та наповнювач антипірен. Одержану суміш компонентів змішували на вальцях (фрикція 1,1-1,5) при температурі 160±5°С на протязі 7-10 хвилин. Одержували вальцьовані листи товщиною 2,0мм. При необхідності в композицію можуть бути введені стабілізатори, наповнювачі, барвники. Зразки для визначення фізико-механічних властивостей полімерних композицій виготовляли методом пресування вальцьованих листів при температурі 160±5°С і питомому тиску 6,9-11,7МПа на протязі 3 хвилин. Потім охолоджували не знімаючи тиску до 30-40°С. Швидкість охолодження 15-20°С. Міцність при розриві та відносне подовження при розриві визначали по ГОСТ 11262-80 при (20±2°С) на зразках типу 1. Швидкість руху захватів випробувальної машини (100±10°С)мм/хв. Витрати в масі визначали після витримки зразків при температурі (160±2°С) протягом 6 годин і обчислювали по формулі: (m - m1 ) × 100 x= m m - маса зразка до нагріву, г m1 - маса зразка після нагріву, г. Результати випробувань приведені в таблиці 2. 4 Таблиця 2 №№ композицій 1 2 3 4 5 6 Витрати в масі, % 2,2 1,8 1,5 1,4 2,3 2,5 Найменування показників Міцність при розриві, МПа Відносне подовження при розриві, % 14,0 230 15,0 250 16,5 260 17,2 275 12,0 190 13,0 210 Результати випробувань показали, що заявлена полімерна композиція стабільна при переробці, та має підвищені фізико-механічні властивості. Таблиця 1 № п/п 1 2 3 4 5 6 7 8 Найменування компонентів Полівінілхлорид Складний ефірний пластифікатор Свинцевий або кальцій-цинковий стабілізатор Стеарат кальцію Дифенілолпропан Наповнювач - антипірен Триоксид сурми Акриловий співполімер Вміст компонентів композиції, мас.ч. 1 2 3 4 5 6 42,5 28,1 41,9 39,3 37,2 44,5 25,0 25,0 25,0 24,0 24,0 24,0 2,0 2,0 2,0 1,2 1,1 1,1 0,7 0,6 0,7 0,7 0,8 0,8 1,0 1,0 1,0 0,8 0,7 0,7 23,8 37,0 23,8 28,0 31,0 23,8 5,0 6,0 5,0 5,0 5,0 4,0 0,3 0,6 1,0 0,2 1,1 прототип Заявлені зразки Поза межами

Дивитися

Додаткова інформація

Назва патенту англійською

Polymeric composition

Автори англійською

Zolotariov Volodymyr Mykhailovych, Karpushenko Vasyl Petrovych, Antonets Yurii Panasovych, Vasylets Liudmyla Hryhorivna, Nerovnyi Mykola Ivanovych, Chuleeva Olena Volodymyrivna

Назва патенту російською

Полимерная композиция

Автори російською

Золотарёв Владимир Михайлович, Карпушенко Василий Петрович, Антонець Тарас Юрьевич, Василец Людмила Григорьевна, Неровный Николай Иванович, Чулеева Елена Владимировна

МПК / Мітки

Автори: Антонець Юрій Панасович, Золотарьов Володимир Володимирович, Чулєєв Володимир Леонідович, Золотарьов Володимир Михайлович, Карпушенко Василь Петрович, Василець Людмила Григорівна

МПК: C08L 83/04

Мітки: композиція, полімерна

Формула / Реферат:

Полімерна композиція, що містить полівінілхлорид, складний ефірний пластифікатор, хлорпарафін, свинцевий або кальцій-цинковий стабілізатор, стеарат кальцію, наповнювач - антипірен, яка відрізняється тим, що містить суміш дифенілолпропану та вінілсиланового або аміносиланового олігомеру при наступному співвідношенні компонентів, мас. ч.: полівінілхлорид 37,4-43,9 складний ефірний...

Попередній патент: Полімерна композиція

Наступний патент: Полімерна композиція

Випадковий патент: Торцева фреза

В верх сторінки

Полімерна композиція

Формула / Реферат

Текст

Додаткова інформація

МПК / Мітки

Код посилання

Про сайт

Архіви

Контакти
